Тюнеры для РЧ реверберационной камеры

Тюнеры для реверберационной камеры


Основные характеристики тюнеров


• Сверхпрочная легкая конструкция.


• Минимальное время установки.


• Эффективное радиочастотное рассеивание.


• Габариты соответствуют размерам камеры.


• Поперечное сечение базируется на рабочей частоте.


• Шаговый или синхронный электропривод.


• Предназначена для настроенного/смешанного режима.


• Производство: ETS-Lindgren.


Цена по запросу, e-mail: info@ems-kamera.ru

Реверберационные камеры


Реверберационные камеры используются для испытаний на помехоустойчивость, а также на излучение собственное в широком частотном диапазоне, приближающимся к стандартам ЭМС (как безэховые камеры), но без использования поглотителей (абсорберов).


Ограниченные возможности реверберационной камеры составляет лишь в испытаниях наиболее низких частот. Поэтому реверберационная камера не является полной альтернативой безэховой камере. Но оба вида такого оборудования могут при выполнении задач эффективно дополнять друг друга.

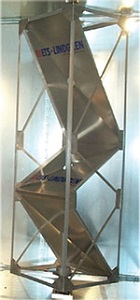

Отражатели РЧ реверберационной камеры выполнены из больших алюминиевых отражающих листов, которые поддерживаются прочной рамой.


Отражающие пластины обеспечивают эффективное отражение, которое используется в РЧ реверберационной камере.


Отражатели могут выполнятся в виде отдельных узлов для модернизации уже существующей экранированной камеры.


Рассеиватели поставляются с соответствующим электроприводом, который может вращать их до 16 об/мин в непрерывном режиме, с точностью до 0,1 град. (при настройке режима).


Вообще, почти все экранированные комнаты могут быть преобразованы в реверберационные камеры. Для этого достаточно установить подходящих по размеру один или несколько автоматически контролируемых тюнеров.


В идеале, реверберационная камера должна иметь размеры, которые не являются кратными друг другу для поддержания нескольких режимов работы.



Выбор тюнера для реверберационной камеры


Наши специалисты всегда помогут выбрать наиболее оптимальный размер тюнера. Основные правила по выбору тюнера являются следующими: поперечное сечение тюнера должно быть больше хотя бы в двое длине волны на самой низкой рабочей частоте для камеры.


В зависимости от размеров самой камеры и рабочей низкой частоты, тюнеры ETS-Lindgren могут устанавливаться как отдельно, так и попарно. Попарно тюнеры располагаются один горизонтально, а другой вертикально. Тюнеры (один и более) могут управляться с помощью ЭМС Центра.


Размеры тюнеров (стандартные), в зависимости от размеров камеры, приведены в таблице (см. ниже).



Таблица типов тюнеров ETS-Lindgren


Тип тюнераКоличествоРазмер (L – длина, под заказ)Низкая раб. частотаРазмеры камеры
0606 2 0,15 x 0,15 x L м 1 ГГц 1,5 x 1,0 x 0,8 м
1515 1 0,38 x 0,38 x L м 700 МГц 2,0 x 1,2 x 1,5 м
4848 1 1,22 x 1,22 x L м 100 МГц 8,4 x 5,6 x 3,05 м
6060 2 1,52 x 1,52 x L м 80 МГц 13,0 x 6,0 x 5,0 м
7272 2 1,83 x 1,83 x L м 60 МГц 18,0 x 15,0 x 7,0 м

Для реверберационных камер ETS-lindgren используется специальное ПО SMARTEmi и SMARTImm.
