Экранированная дверь PSD
Особенности дверей PSD
• Панель управления:
- автоматическая,
- полуавтоматическая.
• Применение дверей:
- в безэховых камерах,
- в сварных помещениях.
• Пневмоническая система.
• Двери без РЧ уплотнителей.
• Отсутствие прижимных контактов.
• Высокая точность открытия/закрытия.
• Конструкция высокой надежности.
• Низкий порог для транспортировки оборудования.
• Эффективность экранирования: 120 дБ (1 кГц – 18 ГГц).
• Выше требований ст. NSA 65-6, NSA 94-106, CID/09/12A.
Производство PSD дверей: США (ETS-Lindgren).
Цена по запросу, e-mail: info@ems-kamera.ru
Описание экранированной двери PSD
Двери PSD – экранированные раздвижные пневматические двери производства ETS-Lindgren разработаны для использования в безэховых камерах, а также в экранированных сварных помещениях.
Данные PSD двери имеют высокоточные механизмы по открытию и закрытию, что очень удобно для помещений, где нет возможности применить распашные двери.
Усовершенствованная пневмоническая система дверей PSD позволяет успешно использовать двери в различных безэховых камерах и экранированных помещениях.
Эффективность экранирования PSD дверей составляет 120 дБ (1 кГц – 18 ГГц), что соответствует ст. МIL-STD-285 и выше требований ст. NSA 65-6, NSA 94-106, CID/09/12A.
Конструкция дверей
PSD являются цельносварными дверьми, сделанными из низкоуглеродистой стали.
Дверное полотно PSD состоит из 2-х луженых экранов, которые крепятся к стальному или алюминиевому листу, а конструкция дверной коробки выполнена в виде луженого стального трубчатого каркаса.
Пневматическая камера размещается в дверной коробке. При закрывании двери, камера системы нагнетает сжатый воздух с целью соприкосновения луженых контактов.
Экранированные двери PSD производятся разных размеров, соответствующих требованиям заказчика. Двери могут применяться для прохождения крупногабаритных объектов, таких как машины, самолеты и пр.
Функционирование PSD
Функционирование дверей PSD может осуществляться в двух режимах: автоматическом и полуавтоматическом.
Открытие и закрытие двери в автоматическом режиме производится нажатием кнопки панели управления, которая расположена с каждой стороны двери. Находящийся в дверном кармане ограничительный клапан, предотвращает запирание до того момента, когда дверь полностью не закроется.
Функционирование дверей PSD в полуавтоматическом режиме используется при небольшом количественном задействовании дверей. В данном случае открывание или закрывание производится вручную с помощью дверных ручек, которые имеются с разных сторон двери.
При большой интенсивности эксплуатации двери, а также при перемещении крупногабаритных объектов, автоматический режим открывания/закрывания более предпочтителен. Кроме кнопки для открытия или закрытия двери, могут также использоваться: ИК-пульт, датчик давления, переключатель.
Обеспечение безопасности
В системах PSD дверей могут использоваться разные устройства по обеспечению безопасности согласно в соответствии с необходимыми требованиями.
При аварийной ситуации для экстренного открытия двери в системе срабатывает клапан сброса давления.
Если пневматическая система выходит из строя, то открытие/закрытие дверей производятся вручную. Дополнительно к двери возможно заказать защитный амортизатор, которой будет предотвращать створкой двери зажим объектов.
Разные системы пожарной сигнализации, системы безопасности, кодовые замки могут использоваться с дверьми.
По требованию заказчика возможно установить механизмы аварийного открывания, защелки, механизмы автоматического запирания и пр.
Применение дверей PSD
Двери серии PSD применяются в безэховых камерах, экранированных камерах, экранированных комнатах или помещениях.
Экранированные двери PSD являются лучшим вариантом, когда в помещении нет возможности установить распашные двери.
Характеристики двери PSD
Электрические характеристики
• Экранирование: 120 дБ (1 кГц – 18 ГГц).
• Плоские волны: 120 дБ (50 Гц – 1 ГГц).
• Поля электрические: 120 дБ (1 кГц – 50 МГц).
• Поля магнитные: 20 дБ (30 кГц), 90 дБ (400 Гц), 120 дБ (1 кГц).
• Микроволны: 120 дБ (10 ГГц – 18 ГГц), 100 дБ (40 ГГц).

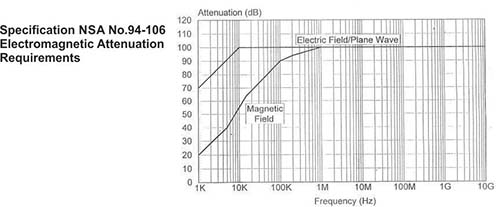

Технические диаграммы
