Антенные мачты для антенн ETS-Lindgren

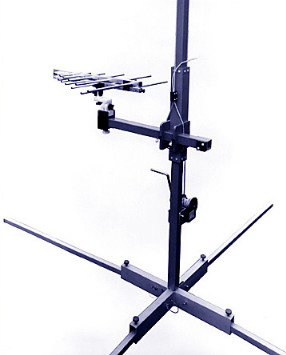

Антенная мачта 1052 ETS-Lindgren

Антенная мачта 1052


Описание антенной мачты 1052

Антенная мачта 1052 ETS-Lindgren представляет собой удобную портативную конструкцию для быстрых измерений, в том числе предварительного сканирования и др.

Конструкция мачты для антенн ETS-Lindgren 1052 состоит из самой 2-х секционной стекловолоконной мачты, 4-х алюминиевых ножек, ручной лебедки.

Все детали легки в сборе, что делает транспортировку антенной мачты 1052 очень удобной.


Особенности мачты для антенны 1052

- портативная мачта для антенн имеет компактные размеры

- конструкция удобна для транспортировки

- легко разбирать и собирать

- для большей устойчивости опорные ножки антенной мачты можно удлинять


См. более подробное описание антенной мачты ETS-Lindgren 1052.



Мачта для антенн 2171B ETS-Lindgren

Мачта для антенн 2171B


Описание мачты для антенны 2171B

Мачта для антенны 2171B ETS-Lindgren характеризуется прочной и надежной конструкцией, использует передачу зубчато-ременную и обладает отличными характеристиками.

Используемые между антенной мачтой и контроллером оптоволоконные линии исключают радиопомехи.

Точность измерений имеет высокий показатель благодаря центрально-осевой поляризации.

Запатентованная система Bore Sight обеспечивает отличную направленность антенны на объект во время измерений.

Система Bore Sight способна обеспечить измерения в соответствии с такими стандартами, как: VDE 0876, CISPR 16, ANSI C63.4-2000.


Преимущества ETS-Lindgren 2171B

Мачта для антенн 2171 B (ETS-Lindgren) оснащена зубчато-ременной передачей, что обеспечивает ее плавную функциональность.

Поляризация мачты антенн (центрально-осевая) повышает ее точность.

Запатентованная система на мачте ETS-Lindgren улучшает направленность используемой антенны.


Дополнительное оборудование для мачты 2171B

Используемые на антенной мачте ETS-Lindgren 2171B установочные зажимы фиксируют антенну в параллельном положении относительно плоскости земли.

Система Bore Sight позволяет идеально настраивать антенну на тестируемый предмет при подъеме мачты.

При обесточивании мотора двигающего антенну, для безопасности, предусмотрен магнитный стопор, который останавливает носитель измерительной антенны.

В данной антенной мачте 2171 B для исключения повреждения элементов антенны при случайном ударе о потолок или пол, используется опциональный контроллер 2090.

На контроллере задается два предельных значения положения антенны, которые обезопасят ее работу при сканировании.

Такое дополнение к мачте 2171B идеально подходит для измерительных антенн ETS-Lindgren (биконических антенн, логопериодических антенн и других).


См. более подробное описание антенной мачты ETS-Lindgren 2171B.



Антенная мачта 2175 ETS-Lindgren

Антенная мачта 2175


Описание антенной мачты 2175

Антенная мачта 2175 производства ETS-Lindgren является мини-мачтой MiniMast.

Это измерительное устройство за счет своей портативной конструкции эффективно экономит место в испытательных камерах ETS-Lindgren, сохраняя при этом отличную свою функциональность, присущую полноразмерным мачтам.

Конструкция мачты 2175 выполнена из цельных квадратного сечения стекловолоконных труб.

Мачта ETS-Lindgren за счет своей оригинальной конструкции повышает стабильность при движении антенны вверх-вниз.

Высота (номинальная) данного устройства составляет 2,5 метра.

Однако, в случае потребности, можно заказать у ETS-Lindgren мачту специальной высотой.

Если антенны установлены не центрально, то для увеличения точности измерений, их можно настроить индивидуально по высоте для получения осевой поляризации.

Мини-мачты антенн ETS-Lindgren 2175 возможно использовать не только в портативных камерах, но и вне помещения.

Мачта 2175 имеет специальные колеса из полиуретана, которые позволяют ее легко передвигать по ровной поверхности.

Поперечная балка мачты и сама мачта произведены из усиленного плотного стекловолокна, что обеспечивает высокую износостойкость к солнечным лучам.

За счет квадратного сечения конструкция мачты исключает напряжение скручивания, присущее круглым трубам.

На мачте ETS-Lindgren 2175 несущая балка может выдерживать нагрузку до 9,1 кг, что позволяет использовать практически любую антенну.


Преимущества ETS-Lindgren 2175

Мачта антенн 2175 (ETS-Lindgren) оснащена оптоволоконными проводами, которые исключают РЧ-шумы.

Мачта 2175 отличается большим диапазоном сканирования по высоте, который составляет от 1 до 4 метров.

Прочная конструкция антенной мачты ETS-Lindgren позволяет работать как в комнате, помещении, так и вне здания.


Дополнительное оборудование для мачты 2175

Мини-мачта полностью совместима с таким устройством, как мультифункциональный контроллер 2090 ETS-Lindgren.

С помощью контроллера модели 2090 возможно эффективно управлять сразу двумя приборами, например, поворотным столом и мачтой.

На контроллере имеются также функции переключения для работы с дополнительными приборами (до 4-х приборов).


См. более подробное описание антенной мачты ETS-Lindgren 2175.
