Антенная мачта 2171B
Особенности мачты 2171B ETS-Lindgren
• Высота регулирования 2171B: 3, 5, 10 метров.
• Стандарт ANSI С63.4 для измерений > 1 ГГц.
• Компактная надежная конструкция мачты.
• Плавное перемещение антенны вверх/вниз.
• ИК пульт управления (ДУ) в комплекте.
• Крепление (типы): классическое, Стингер.
• Плавное движение за счет ременной передачи.
• Оптоволоконные линии исключают РЧ шумы.
• Основание с роликами (мобильность перемещения).
• Производство мачты: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru

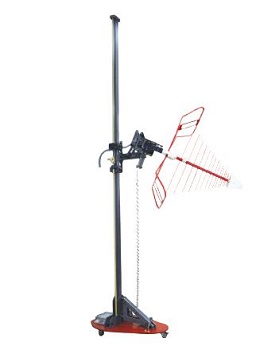

Описание антенной мачты 2171B (ETS-Lindgren)
Модель 2171B представляет собой антенную башню ETS-Lindgren (стандарт ANSI С63.4), предназначенную для измерений в диапазоне выше 1 ГГц.
Антенна, прикрепленная к башне, при проведении измерений направляется на тестируемое оборудование и может перемещаться вверх и вниз вдоль конструкции мачты.
Такая возможность, осуществляемая антенной мачтой 2171B, очень полезна при сканировании направленной антенной с высоким показателем усиления (КУ).
Современная конструкция с компактным размером базы позволяет антенной башне 2171B легко маневрировать при ее использовании в небольших безэховых камерах или других камерах ЭМС:
Система холодной пристрелки
Специальные адаптеры на антенной башне 2171B позволяют располагать антенну параллельно, как наземный самолет.
Есть такая проблема, состоящая в том, что при изменении мачтой высоты антенны выше уровня тестируемого оборудования, измеренные показатели напряженности поля становятся ниже фактических показателей.
Эту проблему ETS-Lindgren решило благодаря созданию инновационной системы холодной пристрелки, благодаря которой конструкция башни 2171B идеально направляет антенну на тестовые заданные точки.
При сканировании антенная башня 2171B постоянно поддерживает позиционирование направленной антенны даже при изменении угла между мачтой и антенной.
Такая особенность модели 2171B очень важна при использовании измерительной антенны с КУ более 3 дБи.
А наклон антенны будет поддерживаться при тестировании оборудования в половину мощности (-3 дБ).
Гибкая установка антенны
Конструкция антенной мачты 2171B рассчитана как на классические крепления, так и на крепления типа Стингер.
Установка антенн производится по осевой линии самой оси поляризации.
Оптоволоконные линии связи
Между антенной мачтой 2171B и контроллером позиционирования используется оптоволоконные линии связи.
Такая связь исключает возникновение РЧ помех или шумов.
Бесперебойная работа
За счет использования в конструкции мачты 2171B ременного зубчатого привода осуществляется плавное и равномерное перемещение антенны.
Ремень из современных композиционных материалов имеет повышенную прочность и долговечность.
Модель 2171B может функционировать с переменной скоростью (3 – 22 см/сек) и управляться при помощи EMCenter.
Предельные перемещения антенны
Для предотвращения возможного повреждения элементов антенны, при высоком ее подъеме мачтой 2171B к потолку или низком ее спуске к основанию мачты, предусматривается специальная функция в EMCenter.
Функция заключается в возможности программирования в устройстве EMCenter предельных значений для двух нижних и верхних предельных положений антенны.
Эти заданные предельные значения дают возможность безопасно эксплуатировать антенну во время проведения измерений.
Такая возможность 2171B особенно важна для сканирования с помощью гибридных антенн BiConiLog (3140B, 3142E, 3143B, 3149), биконических антенн (3104C, 3109, 3110C, 3158, 3159), логопериодических антенн (3144, 3145BDP, 3147, 3148B, 3150B, 3151, 3152, 3186) и других антенн с сильно выступающими элементами.
Дистанционное управление
Для удобства пользователя антенная мачта предусматривает легкое управление за счет пульта (ИК) дистанционного управления.
Это помогает легко управлять мачтой без применения платформы EMCenter.
Высокопрочный материал
Антенная мачта 2171B ETS-Lindgren производится из высокопрочного стекловолокна, армированного квадратным трубопроводом.
Применение такого материала придает конструкции мачты высокую стойкость, в том числе от длительного воздействия солнечных лучей.
Конфигурация мачты 2171B
Стандартная комплектация
• Антенная мачта в сборе.
• Электродвигатель переменной скорости.
• Оптический кабель 3 и 10 м.
• Пристрелки с осев. линией для пневмо-поляризации.
• Набор/комплект Kit.
• Пульт управления.
• Инструкция по 2171B.
Дополнительные опции
• Платформа EMCenter с картой EMControl.
• Крепление антенны универсальное (p/n 06102).
• Дополнительный кабель (оптоволокно).
Характеристики мачты 2171B
Электрические характеристики
• Частота рабочая (сети): 50/60 Гц.
• Ток максимальный: 3.0 А.
• Напряжение: 220 В (ток перемен.).
• Фаза: 1 (одна).
Физические характеристики
• Высота общая: 4,9 м.
• Высота сканирования макс.: 4,0 м.
• Габариты 2171B: 1,1 х 0,9 (3,5 х 3) м.
• Масса мачты: 90 кг.
• Нагрузка: 90,9 Нм.
• Скорость линейная: 3 – 22 см/секунд.
• Скорость поляризации: 3 – 30 град/секунд.
Мачты для антенн ETS-Lindgren
• Антенная мачта 2171B.
