Гибридная антенна 3149 (80 МГц – 6 ГГц)
Особенности антенны EMCO 3149
Антенна 3149 BiConiLog имеет:
• Широкополочный частотный диапазон: 80 МГц – 6 ГГц.
• Поляризация антенны 3149: осевая.
• Непрерывная максимальная мощность: 750 Вт.
• Обеспечивает требования CISPR.
• Прочное порошкообразное покрытие.
• Небольшой компактный размер.
Антенна EMCO 3149 используется:
• для измерений ЭМС.
• для исследований.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны 3149 BiConiLog
Антенна EMCO-3149 BiConiLog представляет собой гибридную логопериодическую в виде вибратора (симметричного) с плечами треугольного вида антенну фирмы ETS-Lindgren.
Модель 3149 является одной из современных гибридных антенн ETS-Lindgren, использующихся для измерений на ЭМС.
Среди гибридных моделей ETS-Lindgren широко применяются также антенны 3140B, 3142E и 3143B
Антенна 3149 имеет сверх широкополосный рабочий диапазон частот от 80,0 МГц до 6,0 ГГц, принимая на выходе очень высокую мощность (до 750 Вт).
Конструкция антенны BiConiLog 3149 за счет своих компактных размеров удобна для использования в небольших тестовых камерах, а также удобна для переноски и транспортировки.
Изделие обладает повышенной прочностью от возможных деформаций, имеет высокую электрическую устойчивость, что обеспечивает длительный срок службы.
Характеристики антенны EMCO 3149 были разработаны с помощью моделирования на современных рабочих компьютерных станциях с применением специальной программы, позволяющей имитировать ЭМ помехи.
Частотный диапазон антенны BiConiLog
Благодаря своим лучшим качествам, перенятых у логопериодических и биконических антенн, антенны BiConiLog покрывают сверх широкий диапазон частот, что делает их незаменимыми при автоматическом тестировании.
Антенна BiConiLog 3149 с диапазоном 80 МГц – 6 ГГц является самой функциональной из большинства аналогичных антенн.
Коэффициент усиления и КСВН антенны 3149
Антенна модели 3149 даже при самой низкой частоте может принимать непрерывную мощность до 750 Вт.
Низкий КСВН и высокий коэффициент усиления BiConiLog 3149 делают эффективным работу усилителя для генерации поля.
В отличие от большинства биконических антенн или логопериодических антенн, антенна ETS-Lindgren 3149 имеет при самой низкой частоте низкий КСВН в связи с чем, половина мощности излучается самой антенной.
Конструкция антенны 3149
Конструктивная целостность антенны 3149 позволяет отлично поддерживать электрические свойства.
Превосходная повторяемость измерений, низкие показатели неопределенности, большой срок службы – характерны для антенны EMCO 3149.
Гибридная логопериодическая антенна 3149 обладает повышенной прочностью и отлично переносит непрерывную эксплуатацию.
В качестве направляющей штанги в антенне используется прессованный алюминий.
Диполи антенны крепятся для безопасности винтами с колпачками.
Хорошо пропускающий радиочастотные сигналы обтекатель антенны отлично защищает высокочастотный элемент от негативного воздействия внешней среды.
Трубчатые элементы антенны с треугольными плечами скомпонованы и установлены в корпусе специальным прессом и отцентрированы.
Поверхность антенны ETS-Lindgren 3149 покрыта прочным порошкообразным составом.
Поляризация модели 3149 BiConiLog
Из-за перекрестной поляризации вертикальных и горизонтальных сигналов производительность модели EMCO 3149 может ухудшаться.
Такие перекрестные поляризации иногда трудно избежать в логопериодических антеннах высокой частоты, у которых имеются близкорасположенные элементы малых размеров.
Во избежание данной проблемы высокочастотная секция антенны 3149 BiConiLog была тщательно смоделирована.
Отражение такой перекрестной поляризации у логопериодической антенны EMCO 3149 составляет более 20 дБ.
Поэтому модель 3149 является одной из немногих, которая подходят для тестирований и измерений согласно CISPR 16-1.
Гибкая схема крепления антенны
Антенна модели 3149 ETS-Lindgren для размещения своих элементов и крепления на штативах для антенн имеет гибкую схему крепления.
Модель 3149 легко установить с помощью трубки (D22мм), которая находится сзади, или с помощью крепления в нижнем элементе центральной штанги.
Крепление, расположенное на трубке сзади, обеспечивает антенне 3149 осевое вращение и позволяет установку на большинство антенных мачт или штативов ETS-Lindgren и др.
А крепление на штанге антенны позволяет устанавливать ее на антенные мачты ETS-Lindgren, имеющие поперечные смещенные штанги.
Электрические характеристики антенны 3149
• Частота минимум: 80 МГц.
• Частота максимум: 6 ГГц.
• Непрерывная мощность максимум: 750 Вт.
• Сопротивление номинал: 50 Ом.
• КСВН максимум: 6,5:1.
• Поляризация: линейная.
• Диаграмма: направленный тип.
Технические диаграммы антенны 3149 BiConiLog

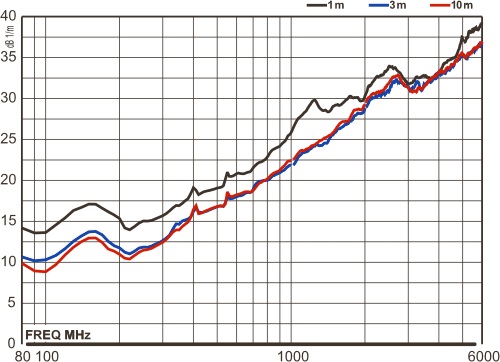

3149 Hybrid Log Periodic and Bowtie (BiConiLog) Antenna Factor

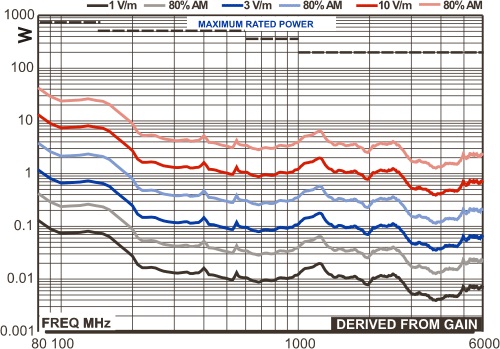

3149 Hybrid Log Periodic and Bowtie (BiConiLog) Forward Power @ 1m

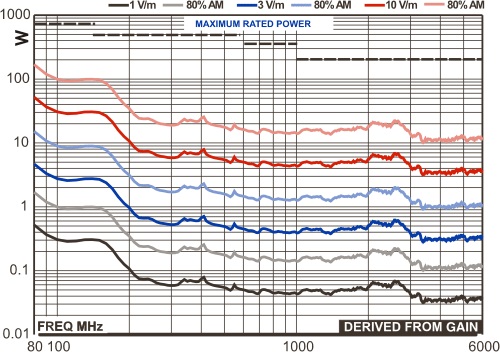

3149 Hybrid Log Periodic and Bowtie (BiConiLog) Forward Power @ 3m

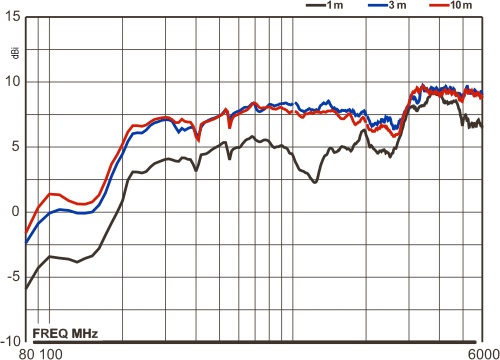

3149 Hybrid Log Periodic and Bowtie (BiConiLog) Gain

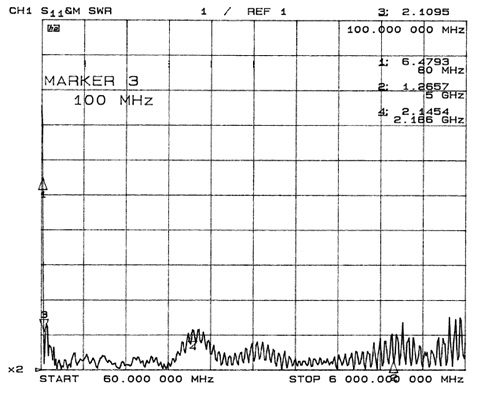

3149 Hybrid Log Periodic and Bowtie (BiConiLog) VSWR
