Логопериодическая антенна 3150B (80 МГц - 1 ГГц)
Антенна EMCO 3150B
• Диапазон: 80 МГц - 1 ГГц.
• КСВ 2:1 (по всему диапазону).
• Макс. вх. мощность: до 5 кВт.
• Подходит для тестирования на иммунитет.
• Индивидуальная калибровка.
Характеристики 3150B
Электрические характеристики
• Пиковая мощность: 7 кВт - 4 кВт.
• Постоянная мощность: 5 кВт - 2,5 кВт.
• Минимальная частота: 80 МГц.
• Максимальная частота: 1 ГГц.
• Импеданс: 50 Ом.
• Разъем: 7/16 Female.
• Тип: направленная.
• Поляризация: линейная.
• КСВН: 2:1.
Физические характеристики
• Ширина/Глубина/Высота – 209см/150,4см/203,2см.
• Вес антенны 3150B – 10,6 кг.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны 3150B LPDA
Антенна 3150B представляет собой двухслойную логопериодическую антенну (дипольный массив LPDA из 2-х слоев антенн LPDAs 100 Вт).
Данная модель антенны ETS-Lindgren имеет рабочий диапазон от 80 МГц до 1 ГГц.
Антенна ETS-Lindgren 3150B отлично подходит для измерений в сильных полях, поэтому нашла применение в военной и автомобильной промышленности.
Диапазон частот
Антенна 3150B покрывает диапазон от 80 МГц до 1 ГГц.
Эта модель может генерировать 200 В/м (при подводимой мощности менее 1 кВт) на расстоянии 1 м в диапазоне от 100 МГц до 1 ГГц.
Для эффективного выполнения решений по тестированию устройств на иммунитет антенна 3150B может применяться в сочетании с биконическими антеннами ETS-Lindgren 3159 или 3158, имеющими высокую мощность.

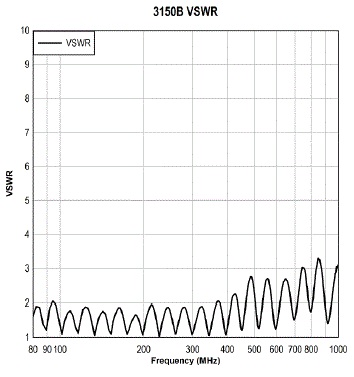

КСВН
По всем диапазонам воспроизводимых частот антенна 3150B имеет средний КСВ 2:1.

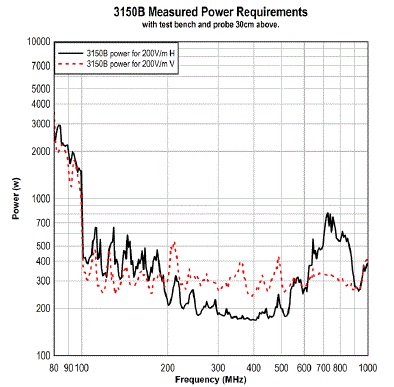

Входная мощность
Модель 3150B имеет коаксиальный разъем 7/16, через который можно получать 3 кВт на 1 ГГц и до 5 кВт входной мощности на 80 МГц.
Тест на иммунитет
Модель 3150B порождает высокие поля.
Поэтому такая антенна может использоваться в автомобильной отрасли, а также в военной (стандарты ISO 11541-2, MIL-STD).
Калибровка
Антенна 3150B проходит индивидуальную калибровку на 3 м в ANSI C63.5 и SAE ARP 958.
Конфигурация 3150 B
Стандартная конфигурация
• Антенна в сборке (корабельные антенны в разобранном виде).
• Штатив ETS-Lindgren 7-TR.
• Калибровка в аккредитованной лаборатории ETS-Lindgren A2LA (на 3 м / SAE ARP 958).
• Антенный фактор, сертификат калибровки включены в руководство.
• Руководство.
Опции
• Для изменения положения антенны (горизонтальная, вертикальная поляризация) рекомендуется использовать штатив 7-TR. Специальные приспособления к штативам поставляются дополнительно.

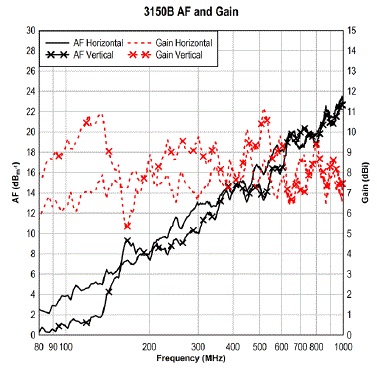

Технические диаграммы
