Логопериодическая антенна 3152 (200 МГц - 1 ГГц)

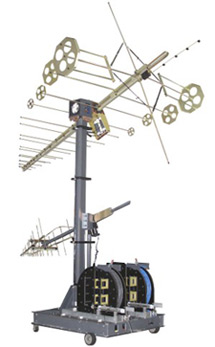

логопериодическая антенна 3152

Антенна EMCO 3152


• Пневматически управляемая поляризация.

• Диапазон: 200 МГц-1000 МГц.

• Идеально подходит для тестов (2004/144/EC, ISO-11451-2).

• Входная мощность: 1 кВт.


Характеристики антенны 3152

Электрические характеристики

• Частота минимальная: 200 МГц.

• Частота максимальная: 1000 МГц.

• Импеданс: 50 Ом.

• КСВ - 1,5:1 (средний), 2:1 (максимальный).

• Входная мощность (максимальная): 1 кВт.

• Тип разъема - N (f).

Физические характеристики

• Длина: 3,6 м.

• Ширина: 1,0 м.

• Высота: 1,0 м.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны EMCO-3152


Антенна 3152 LPDA – двойная логопериодическая антенна LPDA-типа производства ETS-Lindgren.

Модель 3152 LPDA с диапазоном частот от 200 МГц до 1 ГГц изготовлена на основе модели 3148B.

Конструкция двойной антенны улучшает эффективность на 3 дБ по всему диапазону.

Антенна имеет компактную конструкцию с низкочастотными элементами.

Как и логопериодическая антенна 3151 данная модель обладает поляризацией в воздушном пространстве.

Это значительно сокращает время тестирования.

Поляризация возникает в 90 град. на скорости около 30 град. в секунду.

Антенна 3152 поставляется с внешним источником сжатого воздуха на 410 - 550 кПа.


Конфигурация антенны 3152

Стандартная конфигурация

• Поляризация в воздушном пространстве.

• Пьедестал.

• Антенна.

Опции

• Позиционер под заказ.

Модель 2090 контроллера позиционера.
