Коническая логоспиральная антенна 3102 (1 – 10 ГГц)
Антенна EMCO 3102
Основные характеристики антенны 3102
• Диапазон: 1ГГц – 10ГГц
• Низкий КСВН
• Поляризация антенны: круговая
• Калибровка: индивидуальная
• Размер антенны: компактный
• Гарантия на антенну: 2 года
• Производство: ETS-Lindgren
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны ETS-Lindgren 3102
Модель 3102 представляет собой коническую логопериодическую спиральную антенну ETS-Lindgren с рабочими частотами от 1 до 10 ГГц.
Данная модель логоспиральной антенны образована прикрепленными снаружи конуса (стекловолокно) спиральными мотками провода.
Антенна EMCO 3102 используется для различных тестирований на соответствие стандартам (MIL-STD, SAE), для анализа сигнала (спектральные характеристики и пр.).
Для проверки устойчивости антенны модели 3102 генерируют нормальную напряженность поля при относительно небольшой потребляемой мощности.
Антенны ETS-Lindgren 3102, размещенные вертикально, могут работать в качестве всенаправленных антенн горизонтальной поляризации для электромагнитных исследований.
При небольшой мощности потребления модели конических логоспиральных антенн 3102, 3101 и 3103 могут генерировать нормальную напряженность поля.
Для исследований на ЭМС антенна 3102 (в вертикальном положении) используется как горизонтально поляризованная всенаправленная измерительная антенна.
Конфигурация антенны 3102
Стандартная конфигурация
• Антенна с левой круговой поляризацией
• Опорный элемент
• Стандартные отверстия для антенного штатива ETS-Lindgren или других устройств (с разъемами 1/4" x 20)
• Индивидуальная калибровка антенны (на 1 м по стандартам SAE ARP 958). Прилагаются: калибровочный сертификат и фактические коэффициенты
Дополнительные опции
• На заказ: футляры, предназначенные для переноски антенны
• Антенный штатив ETS-Lindgren. Несколько вариантов неметаллических штативов (не отражающих) для работы на площадках (испытания на ЭМС)
• Антенна с правой круговой поляризацией (другое направление обмотки)
Характеристики антенны EMCO 3102
Электрические характеристики
• Частота (мин): 1 ГГц
• Частота (макс): 10 ГГц
• Импеданс антенны: 50 Ом
• Разъем: N-типа
• Непрерывная (макс) мощность: 50 Вт
• Мощность (пик): 100 Вт
• Диаграмма антенны: направленная
• Поляризация: круговая
• Показатель КСВН: 1,6:1
Физические характеристики
• Размер антенны в глубину: 38,1 см
• Вес антенны: 3,6 кг
Расширенные показатели
Показатели расширенные неопределенности (коэффициенты: SAE, ARP 958 1M):
1ГГц – 10ГГц +/- 0,8 дБ

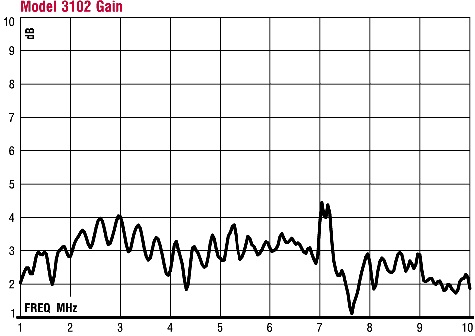

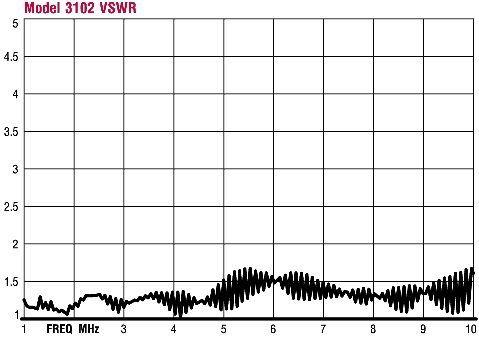

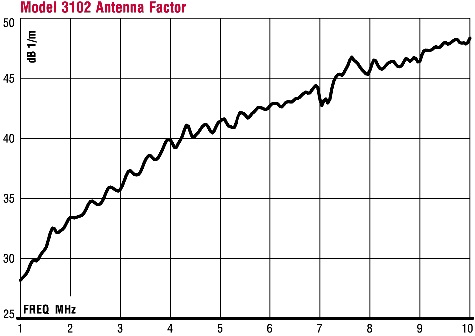

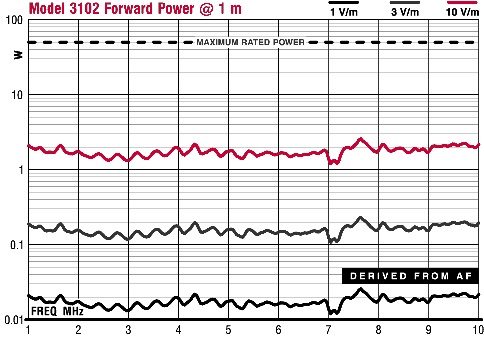

Технические диаграммы
