Логопериодическая антенна 3147 (200 МГц - 5 ГГц)
Антенна EMCO 3147
• Гарантия: 2 года.
• Ультра-широкополосная связь.
• Низкий КСВ.
• Высокий коэффициент усиления.
• Порошкообразная отделка антенны.
• Индивидуальная калибровка.
Цена по запросу, e-mail: info@ems-kamera.ru
Характеристики антенны 3147
Электрические характеристики
• Частота минимальная: 200 МГц.
• Частота максимальная: 5 ГГц.
• Тип разъема: N (f).
• Импеданс (номинальный): 50 Ом.
• Мощность максимальная: 80 Вт.
• Пиковая мощность: 100 Вт.
• Поляризация: линейная.
• Тип антенны: направленная.
• КСВН: 1.2:1.
Физические характеристики
• Высота/длина/ширина – 3,1см/75см/92см.
• Вес антенны – 2 кг.
Описание антенны 3147
Антенна 3147 представляет собой логопериодическую антенну ETS-Lindgren с широким частотным диапазоном (200 МГц – 5 ГГц) и большим коэффициентом усиления.
Преимущество антенны 3147 заключается в том, что она может передавать и принимать сигналы как в обычном диапазоне (200 МГц – 1 ГГц), так и в высокочастотном (1 ГГц – 5 ГГц).
Замечательные характеристики КСВН делают модель ETS-Lindgren 3147 незаменимой для измерений тестируемых устройств по всему рабочему диапазону.
Корпус логопериодической антенны 3147 изготавливается из облегченного влагостойкого алюминиевого сплава.
За счет точного расположения стрел антенны обеспечивается отличный КСВН и оптимальное соотношение фаз.
Данные антенны обладают относительно постоянной линейной чувствительностью, что делает измерения высокоточными.
Конфигурация антенны 3147
Стандартная конфигурация
• Индивидуальная калибровка антенны 3147 на 1 м / SAE ARP 958 (фактический КПД антенны) и подписанный сертификат калибровки соответствия.
• Антенна.
Опции дополнительные
• Опорная штанга.
Технические диаграммы

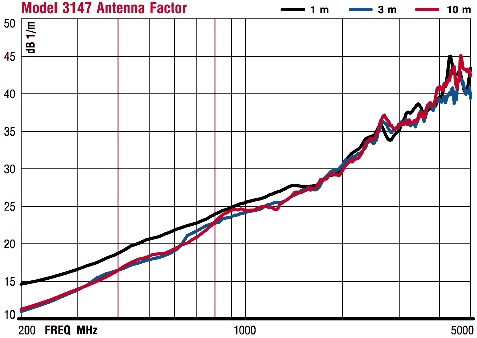

3147 Log Periodic Dipole Array Antenna Antenna Factor

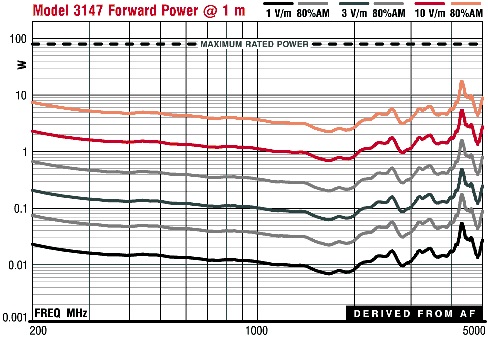

3147 Log Periodic Dipole Array Antenna Forward Power @ 1m

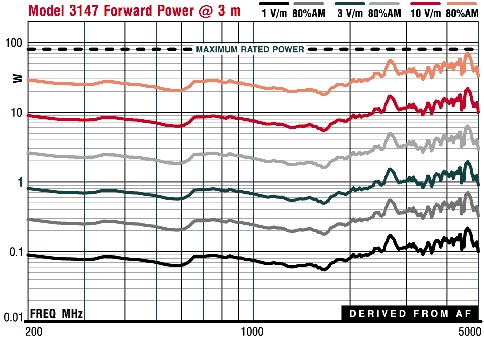

3147 Log Periodic Dipole Array Antenna Forward Power @ 3m

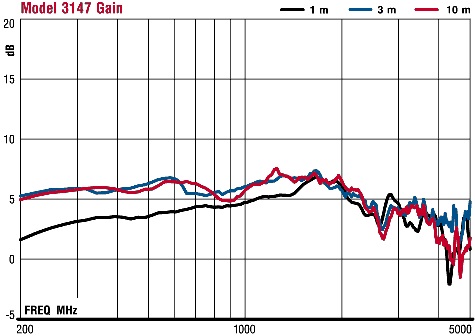

3147 Log Periodic Dipole Array Antenna Gain

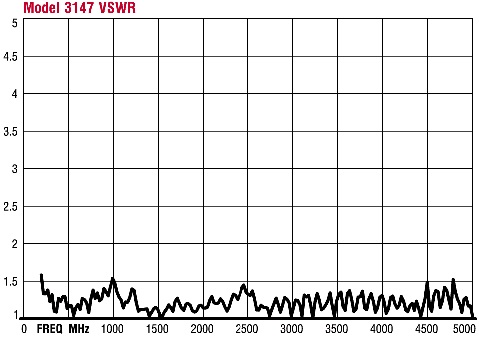

3147 Log Periodic Dipole Array Antenna VSWR
