Логопериодическая антенна 3148B (200 МГц - 2 ГГц)
Антенна EMCO 3148B
• Высокий коэффициент усиления.
• Соответствует требованиям CISPR.
• Низкий КСВ.
• Специальная отделка корпуса.
• Индивидуальная калибровка.
• Гарантия составляет 2 года.
• Гибкая система крепления.
• Гибкая система крепления.
Характеристики антенны 3148B
Цена по запросу, e-mail: info@ems-kamera.ru
Электрические характеристики
• Минимальная частота: 200 МГц.
• Максимальная частота: 2 ГГц.
• Импеданс: 50 Ом.
• Разъем: Тип N (f).
• Максимальная мощность: 1 кВт.
• Пиковая мощность: 1,3 кВт.
• Тип: направленная антенна.
• Поляризация: линейная.
• КСВН: 1.2:1.
Физические характеристики
• Высота/Длина/Ширина/Глубина – 11,6см/73,7см/85,6см/86,7см.
• Вес антенны 3148B – 2 кг.
Описание антенны 3148B
Антенна 3148B представляет собой логопериодическую антенну ETS-Lindgren с рабочим диапазоном от 200 МГц до 2 ГГц.
Эта модель 3148B создана для измерений тестируемых устройств в соответствии с CISPR 16-1 (стандарт для аппаратуры для измерения радиопомех и помехозащищенности).
Измерения такой антенной производятся с минимальной погрешностью.
Точность расположения в конструкции стрел и элементов антенны 3148B создают отличный показатель КСВН и оптимальное фазовое соотношение.
На антенне ETS-Lindgren модели 3148B предусмотрен разъем N-типа.
Диапазон частот
Антенна 3148B имеет рабочий диапазон от 200 МГц до 2 ГГц.
Такой широкий диапазон делает модель 3148B идеальной для тестирования согласно стандарту CISPR 16 и других (например, CISPR 25).
Высокий коэффициент усиления
Конструкция 3148 B обеспечивает баланс между стрелами антенны и максимальную эффективность.
За счет своей конструкции и характеристик антенна имеет высокий коэффициент усиления.
Низкий КСВ
Выбор интервала между стрелами антенны и изменение диаметра ее элементов обеспечивают отличное сопротивление антенны 3148B.
В результате чего логопериодическая антенна ETS-Lindgren данной модели имеет низкий КСВ.
Индивидуальная калибровка
Модель антенны ETS-Lindgren 3148B проходит калибровку на 1 м / SAE ARP 958 и 3 м и 10 м в ANSI C63.5.
Эта антенна также поставляется с сертификатом соответствия калибровки.
Гибкая система крепления
Модель 3148B имеет удобную систему крепления к штативам ETS-Lindgren или другим специальным приспособлениям.
Конфигурация модели 3148B
Стандартная конфигурация
• Антенна 3148B.
• Калибровка на 1 м / SAE ARP 958 и соответствующий сертификат.
Опции
• Дополнительные опции предоставляются по запросу.
• Опорная штанга крепления антенны с насадкой для штативов ETS-Lindgren или иных штатив со стандартной резьбой (1/4 х 20).
• Штативы для антенн ETS-Lindgren. Возможно заказать специальные неметаллические штативы для тестирования на ЭМС (например, в безэховой камере).
Технические диаграммы

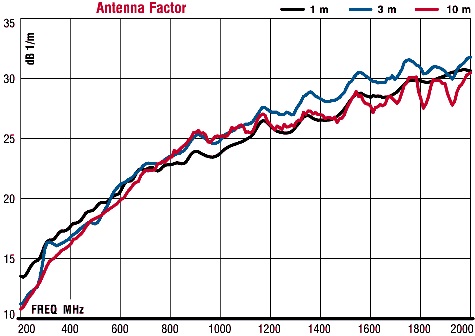

3148B Log Periodic Dipole Array Antenna Factor

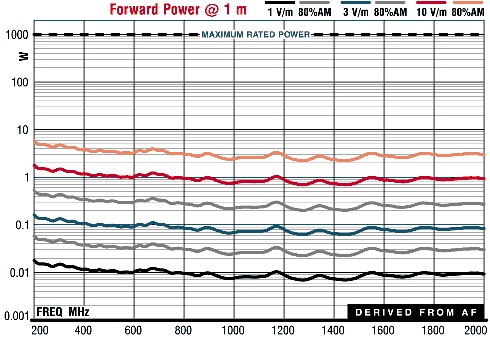

3148B Log Periodic Dipole Array Forward Power @ 1m

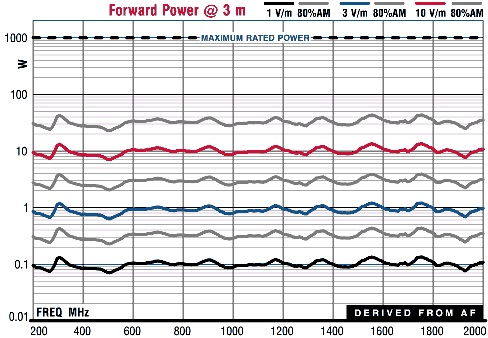

3148B Log Periodic Dipole Array Forward Power @ 3m

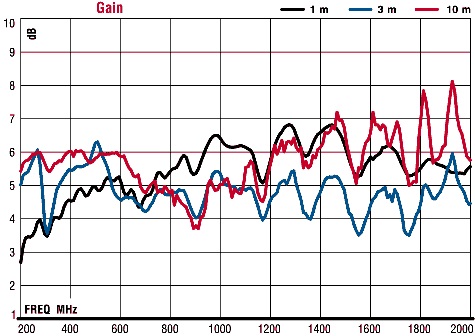

3148B Log Periodic Dipole Array Gain

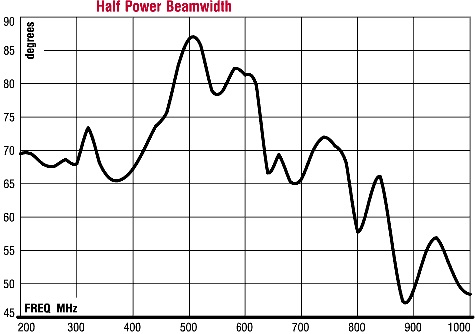

3148B Log Periodic Dipole Array Half Power Beamwidth

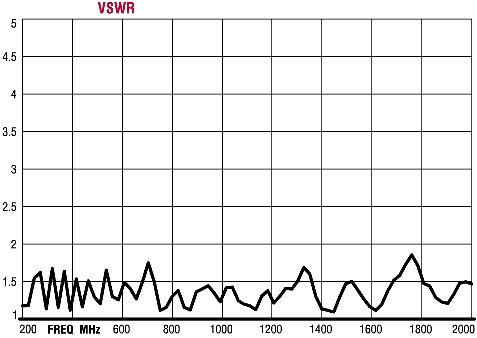

3148B Log Periodic Dipole Array VSWR
