Логопериодическая антенна 3145BDP (100 МГц - 1,1 ГГц)
Антенна EMCO 3145BDP
• Диапазон: 100 МГц – 1,1 ГГц.
• КСВ - 1,5:1 (средний).
• Потребляемая мощность (максимальная): 800 Вт.
• Конструкция сделана из нержавеющей стали.
• Поляризация: линейная.
• Индивидуальная калибровка.
Характеристики антенны 3145BDP
Электрические характеристики
• Частота (макс): 1,1 ГГц.
• Частота (мин): 100 МГц.
• Тип антенны: направленная.
• Поляризация антенны: линейная.
• Вх. импеданс: 50 Ом.
• Макс. мощность: 800 Вт.
• КСВН: 1,5:1 (средний), 3,5:1 (максимальный).
Цена по запросу, e-mail: info@ems-kamera.ru
Физические характеристики
• Высота: 1,33 м.
• Ширина: 1,62 м.
Описание антенны 3145BDP
Антенна 3145BDP ETS-Lindgren – двойная линейно-поляризованная широкополосная логопериодическая, предназначенная для измерений в диапазоне от 100 МГц до 1,1 ГГц.
Возможность изменения в антенне 3145BDP масштабирования коэффициентов, диаметров каждого элемента, межцентрового расстояние между стрелами антенны – дают отличные характеристики КСВН во всем рабочем диапазоне частот.
Точная конструкция подачи и позиционирования элементов на стреле антенны 3145 BDP создает оптимальное фазовое соотношение.
Эта особенность антенны ETS-Lindgren модели 3145BDP приводит к активной области (в любой заданной частоте) для распространения РЧ энергии в сторону более мелких элементов, оставляя неактивные элементы в качестве отражателей для повышения эффективности работы.
Постоянный коэффициент усиления (КУ) модели 3145BDP дает фактор антенны, который изменяется линейно с частотой.
Из-за гладкой вариации антенна имеет точную интерполяцию производительности между заданной частотой.
Особенности 3145BDP
Модель антенны 3145BDP (100 МГц – 1,1 ГГц) идеальна для мониторинга спектра в широком диапазоне.
Конструкция из нержавеющей стали позволяет логопериодическую антенну ETS-Lindgren модели 3145BDP эксплуатировать на улице в течение длительного времени.
Антенна 3145BDP может быть использована для измерения диаграммы направленности антенны, в том числе на открытом воздухе.
Изготовленная из прочной стали, антенна 3145 BDP может длительное время использоваться вне помещений, в жестких условиях эксплуатации.
У ETS-Lindgren есть специальная алюминиевая антенна 3145 BDP, которая предназначена для измерений только в помещениях.
Антенна калибруется (10 м) в соответствии с ANSI C63.5.
В комплекте с антенной поставляется сертификат соответствия.
Конфигурация 3145BDP
Стандартная конфигурация
• Антенна включает соединительный фланец.
• Индивидуальная калибровка антенны на 10 м в ANSI C63.5-1988. Фактор антенны усиления и сертификат соответствия калибровки включены в руководство.
Доп. опции
• Алюминиевая конструкция.
Технические диаграммы

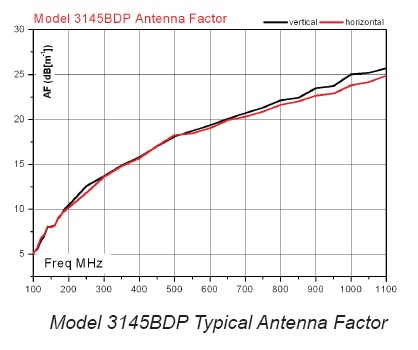

3145BDP Dual-Polarized Log-Periodic Dipole Array Antenna Factor

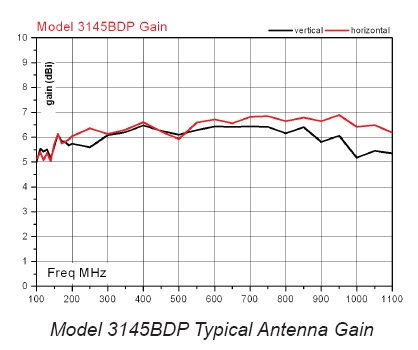

3145BDP Dual-Polarized Log-Periodic Dipole Array Gain

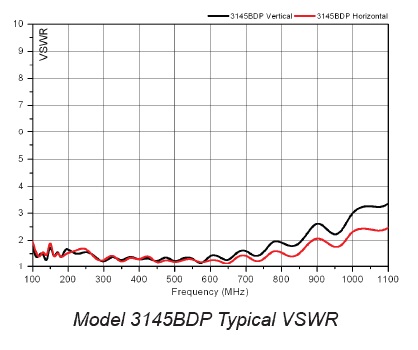

3145BDP Dual-Polarized Log-Periodic Dipole Array VSWR
