Логопериодическая антенна 3144 (80 МГц - 2 ГГц)
Антенна EMCO 3144
• Диапазон: 80 МГц - 2 ГГц.
• Высокий коэффициент усиления.
• Индивидуальная калибровка.
• Низкий КСВ.
Характеристики антенны 3144
Электрические характеристики
Цена по запросу, e-mail: info@ems-kamera.ru
• Частота минимальная: 80 МГц.
• Частота максимальная: 2 ГГц.
• Тип разъема: N (f).
• Тип антенны: направленная.
• Пиковая мощность: 2,6 кВт.
• КСВН: 1.2:1 (средняя).
• Поляризация: линейная.
Физические характеристики
• Длина/высота/ширина – 170,2см/9,5см/210,8см.
• Вес антенны 3144 – 4,5 кг.
Описание антенны 3144
Антенна 3144 ETS-Lindgren представляет собой логопериодическую антенну (дипольный массив), которая позволяет проводить измерения тестируемого оборудования в диапазоне от 80 МГц до 2 ГГц.
Вообще логопериодическая антенна 3144 со стандартным средним коэффициентом усиления в 6 дБ отлично подходит для решения задач широкого спектра.
Высокая мощность модели 3144 идеальна для проведения испытаний согласно стандарту IEC 61000-4-3, требующих генерации напряженности поля более 100 V/m.
Антенна 3144 ETS-Lindgren покрыта жесткой порошковой краской, защищающей ее от царапин и истирания.
Особенности EMCO-3144
Диапазон частот
Диапазон частот антенны EMCO-3144 составляет от 80 МГц до 2 ГГц.
Такой диапазон позволяет антенне проводить тестирования согласно стандарту IEC 614000-4-3, а также измерять на иммунитет согласно другим стандартам, охватывающим широкий диапазон частот.
Кроме того, модель 3144 также может быть использован для измерения выбросов.
Высокий коэффициент усиления
Конструкция антенны 3144 обеспечивает баланс между ее элементами и максимально возможную эффективность.
Низкий КСВ
Выбор интервала между стрелами антенны 3144 и изменение диаметра элементов обеспечивают отличное сопротивление антенны.
В результате чего антенна EMCO 3144 имеет низкий КСВ.
Индивидуальная калибровка
Антенна модели 3144 проходит индивидуальную калибровку в лаборатории ETS-Lindgren на 1м ТВ SAE ARP 958 и 3м и 10м в ANSI C63.5.
Эта антенна поставляется с подписанным сертификатом соответствия калибровки.
Конфигурация антенны 3144
Стандартная конфигурация
• Антенна 3144.
• Стандартная калибровка (1м и 3м по по SAE ARP 958 и 10м в ANSI C63.5), горизонтальная поляризация.
Опции
• Неметаллические, неотражающие штативы для антенн ETS-Lindgren.
• Опорная штанга крепления антенны с насадкой для штативов ETS-Lindgren или других стандартных штатив.
Технические диаграммы

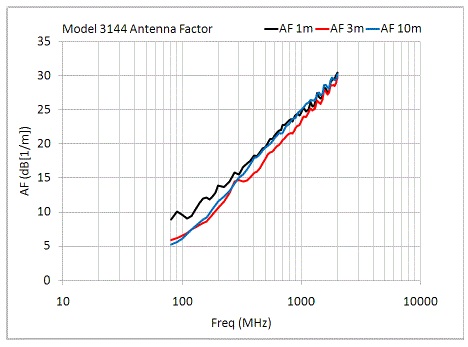

3144 Log Periodic Dipole Array Antenna Factor

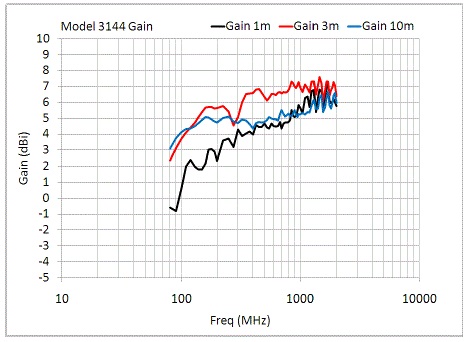

3144 Log Periodic Dipole Array Gain

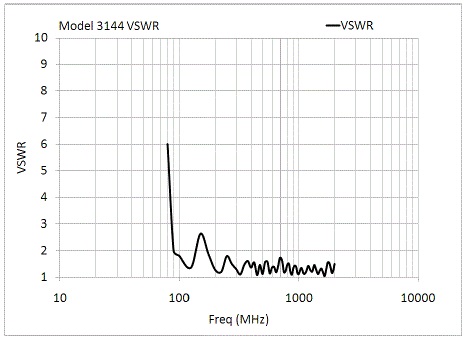

3144 Log Periodic Dipole Array VSWR

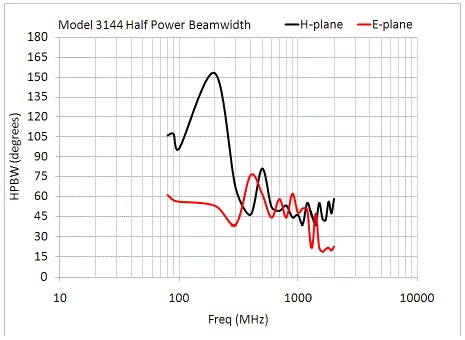

3144 Log Periodic Dipole Array Beamwidth Typical Measured Data Performance

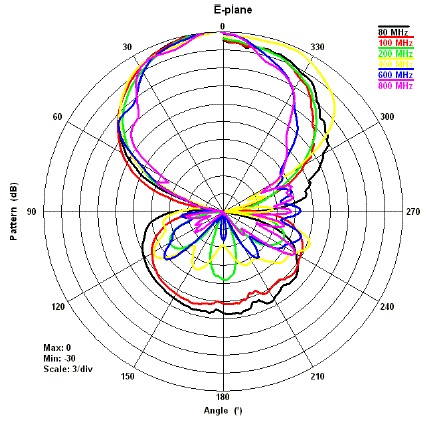

3144 Log Periodic Dipole Array E-Plane 80 MHz to 900 MHz Typical Measured Data Performance

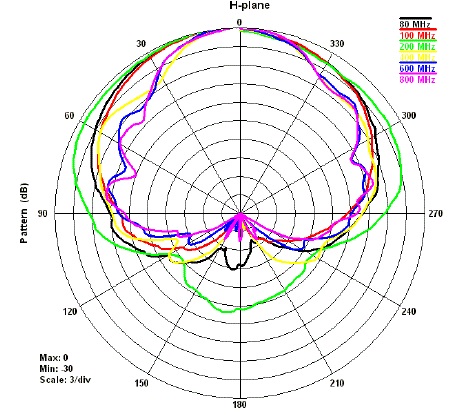

3144 Log Periodic Dipole Array H-Plane 80 MHz to 900 MHz Typical Measured Data Performance

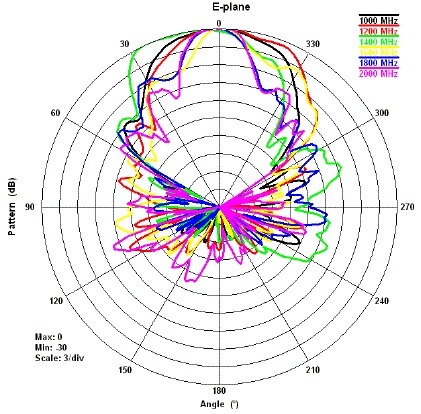

3144 Log Periodic Dipole Array E-Plane 1 GHz to 2 GHz Typical Measured Data Performance

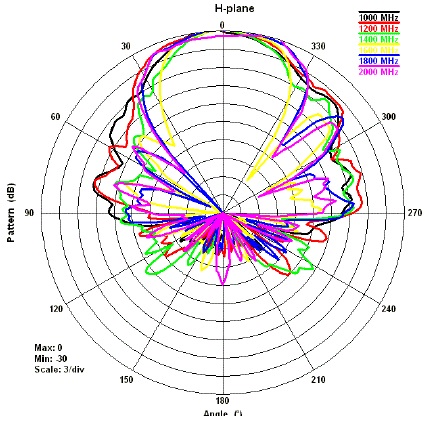

3144 Log Periodic Dipole Array H-Plane 1 GHz to 2 GHz Typical Measured Data Performance
