Коническая логоспиральная антенна 3103 (100 МГц – 1 ГГц)
В НАСТОЯЩЕЕ ВРЕМЯ НЕ ВЫПУСКАЕТСЯ !
Антенна EMCO-3103
Основные характеристики антенны 3103
• Диапазон: 100МГц – 1,0ГГц.
• Низкий коэффициент КСВН.
• Поляризация: круговая.
• Круговая поляризация.
• Калибровка: индивидуальная.
• Габариты антенны: компактные.
• Гарантия на изделие: 2 года.
• Производство: ETS-Lindgren.
Описание антенны EMCO 3103
Модель EMCO-3103 – коническая логопериодическая спиральная антенна производства ETS-Lindgren, работающая в частотах от 100 МГц до 1 ГГц.
Изделие представляет собой конус из стекловолокна к которому снаружи прикреплены спиральный мотки из коаксиального кабеля.
Такая внешняя обмотка антенны EMCO 3103 улучшает рассеивание тепла.
Конус антенны крепится к алюминиевой основе делринового стержня.
Для такой антенны используется штатив со стандартными разъемами.
Коническая логоспиральная антенна 3103 идеально подходит для тестов на соответствие SAE и MIL-STD, а также для различных измерений радиочастотных сигналов (спектральный анализ и пр.).
Антенны EMCO 3103, как и другие конические логоспиральные антенны 3101 и антенны 3102, могут генерировать хорошую напряженность поля, потребляя при этом небольшое количество мощности, что делает их пригодными для тестирования устойчивости.
В вертикальном положении антенна 3103 может работать как всенаправленная антенна с горизонтальной поляризацией. Что используется для ЭМС исследований в различных системах и камерах ЭМС ETS-Lindgren.
Конфигурация антенны ETS-Lindgren 3103
Стандартная конфигурация
• Антенна с левой круговой поляризацией.
• В основании антенны 3103 имеются отверстия, для крепежа к антенным штативам ETS-Lindgren и других устройств с разъемами 1/4" x 20.
• Калибровка антенны индивидуальная (на 1 м по SAE ARP 958). В комплекте сертификат калибровки и фактические коэффициенты.
• Опорный элемент.
Дополнительные опции
• На заказ предлагаются футляры для переноски антенны.
• Штатив ETS-Lindgren. Возможно несколько вариантов (для испытаний ЭМС) из неотражающих неметаллических штативов.
• Поляризация антенны – правая круговая (другое направление обмотки).
Характеристики антенны 3103
Электрические характеристики
• Частота (минимум): 100 МГц.
• Частота (максимум): 1,0 ГГц.
• Мощность непрерывная (максимум): 100 Вт.
• Мощность (пик): 100 Вт.
• Импеданс: 50 Ом.
• Разъем: N-типа.
• Диаграмма антенны: направленная.
• Коэффициент КСВН: 1,6:1.
• Поляризация: круговая.
Физические характеристики
• Размер антенны в глубину: 102,1 см.
• Вес: 10,0 кг.
Расширенные показатели
Показатели (расширенные) неопределенности (коэффициенты SAE, ARP 958 1M):
• +/- 2,0 дБ Тип B.
• 1–10 ГГц +/- 0,8 дБ.

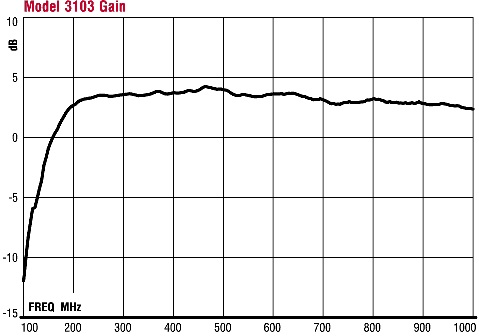

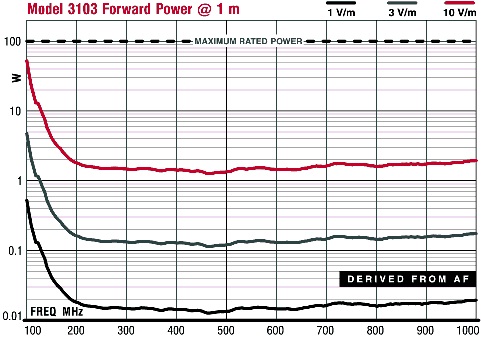

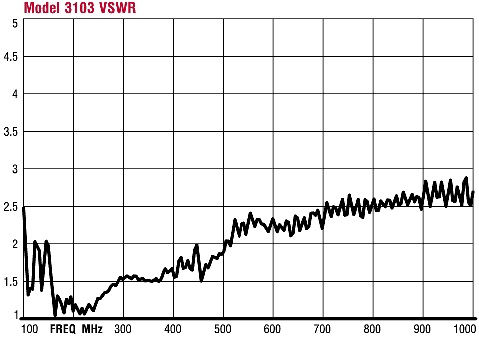

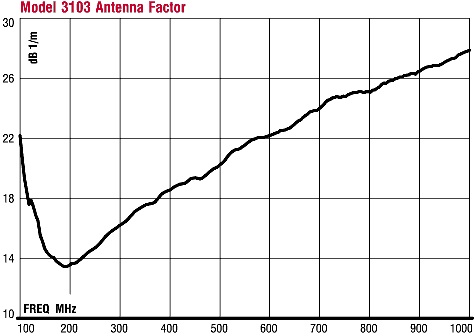

Технические диаграммы
