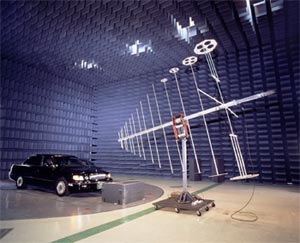

Логопериодическая антенна 3151 (20 Гц - 220 МГц)

Антенна EMCO-3151

• Рабочие частоты: от 20 МГц до 220 МГц.

• Высокая входная мощность до 5 кВт.

• Конструктивные особенности с низкочастотными элементами.

• Имеет передвижную платформу на колесах для удобного перемещения.

Конфигурация антенны 3151

Стандартная конфигурация

• Управление поляризацией.

• Антенна LPDA с коннектором 1-5/8” EIA.

• Монтажный кронштейн.

• Стандартный позиционер-пьедестал с фиксацией

для поляризации и ручной регулировки наклона.

Опции дополнительные

• Модель 2090 контроллера ETS-EMCO.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны 3151

Антенна 3151 – это логопериодическая антенна ETS-Lindgren с рабочей частотой от 20 Гц до 220 МГц.

Модель EMCO 3151 представляет собой дипольный массив и имеет линейную поляризацию (LPDA).

Логопериодическая антенна 3151 производится из стойкого к коррозии алюминиевого сплава.

Все элементы антенны крепятся к рифленой ручке, что облегчает процесс монтажа.

Для управления изменением поляризации EMCO 3151 применяются различные приспособления, например: модель 2090 контроллера ETS-EMCO, модель 2190 контроллера ETS-EMCO и прочие.

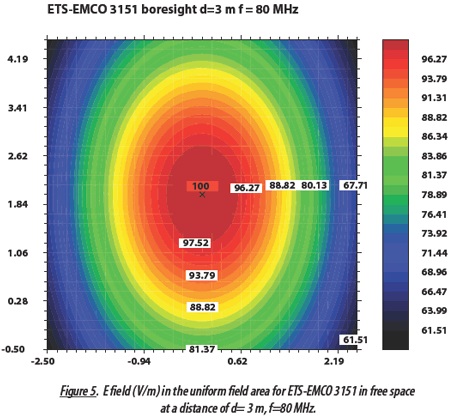

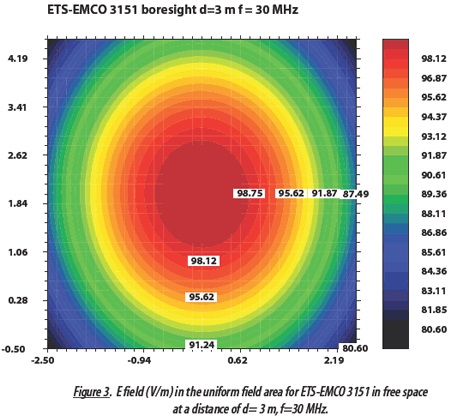

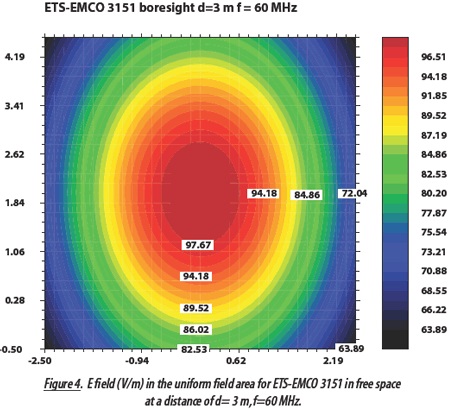

Распределение электрического поля

Модель EMCO 3151 используется как для горизонтальной, так и для вертикальной поляризации.

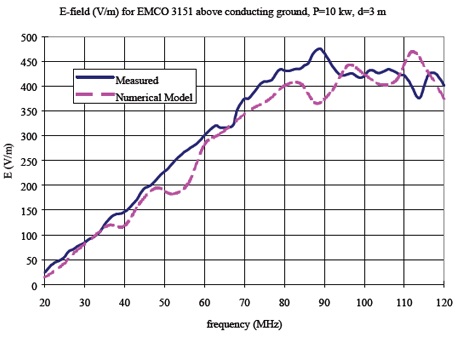

Для обеспечения высокой напряженности поля в диапазоне низких частот (30 МГц - 45 МГц) антенну LPDA необходимо располагать на близком расстоянии от тестируемого объекта.

На более высоких частотах антенну ETS-Lindgren 3151 необходимо располагать на дальнем расстоянии от тестируемого объекта.
