Логопериодическая антенна 3186 (1 - 18 ГГц)

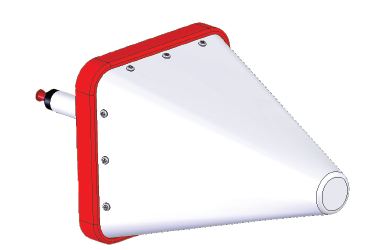

Антенна EMCO 3186
• Частотный диапазон: 1 ГГц - 18 ГГц.
• КСВН (средний) - 2:1.
• Мощность до 20 Вт.
• Постоянные E и H.
• Плоская направленность.
Конфигурация антенны 3186
Стандартная конфигурация
• Антенна.
• Приспособления для крепления.
• Индивидуальная калибровка факторов на 3м ТВ SAE ARP 958.
• Руководство к антенне.
Опции
• Штатив 4-TR.
• Штатив 7-TR.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны 3186
Антенна 3186 – это двухслойная логопериодическая дипольная антенна LPDA-типа производства ETS-LINDGREN с рабочим диапазоном 1 ГГц – 18 ГГц.
Модель EMCO-3186 LPDA идеально работает в качестве приемной антенны и используется для испытаний CISPR (свыше 1 ГГц).
Логопериодическая антенна ETS-LINDGREN 3186 отлично подходит
при выполнении измерения VSWR согласно CISPR 16.
Особенности антенны 3186
Диапазон частот
Антенна 3186 покрывает диапазон от 1 ГГц до 18 ГГц, что делает ее идеальной в качестве приемной антенны для CISPR.
Эта антенна может быть использована вместе с антенной 3183 ETS-Lindgren для тестирований по стандарту CISPR 16.
Низкий КСВ
КСВН у антенны 3186 меньше, чем 2:1.
Низкая входная мощность
Эта антенна, используемая в основном на прием сигналов, имеет входную мощность 20 Вт, а пиковая мощность составляет до 30 Вт.
Характеристики антенны 3186
Электрические характеристики
• Частота (минимальная): 1 ГГц.
• Частота (максимальная): 18 ГГц.
• Мощность (максимальная): 20 Вт.
• Поляризация: линейная.
• Тип антенны: направленная.
• Сопротивление (номинальное): 50 Ом.
• КСВН: 2:1.
• Разъем: SMA (Female).
Физические характеристики
• Ширина/Длина/Высота – 19,7см/44,1см/19,7см.
• Вес антенны: 7 кг.
Технические диаграммы

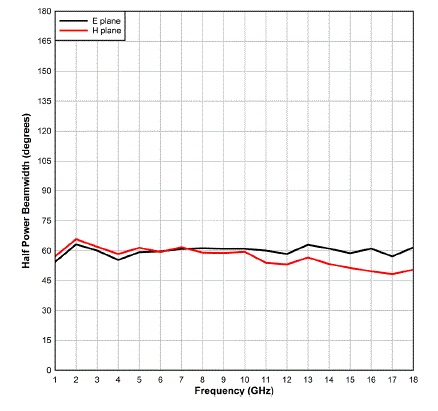

3186 Dual Stacked LPDA Antenna Computed Typical Beamwidth

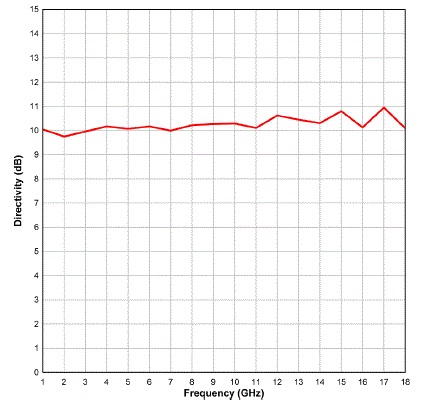

3186 Dual Stacked LPDA Antenna Computed Typical Directivity
