Коническая логоспиральная антенна 3101 (200 МГц – 1 ГГц)
Антенна EMCO-3101
Основные характеристики антенны 3101
• Диапазон от 200МГц до 1,0ГГц.
• Поляризация антенны: круговая.
• Сверхнизкий КСВН.
• Индивидуальная калибровка.
• Небольшие габариты.
• Гарантия на изделие: 2 года.
• Производитель: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны ETS-Lindgren 3101
Антенна 3101 – это коническая логопериодическая спиральная антенна производства ETS-Lindgren, работающая в частотном диапазоне от 200 МГц до 1 ГГц.
Модель ETS-Lindgren 3101 представляет собой конструкцию из спиральных мотков коаксиального кабеля, укрепленных снаружи корпуса из стекловолокна.
Такая обмотка снаружи конуса модели 3101 производит хорошее рассеивание тепла.
Конус логоспиральной антенны находится на делриновом стержне с алюминиевой основой.
К антенне данного типа идеально подходит штатив для антенн, имеющий стандартные разъемы 1/4" x 20.
Логопериодические спиральные конические антенны EMCO использовались с большим успехом для тестирования на соответствие стандартам SAE и MIL-STD.
Однако коническими логоспиральными антеннам ETS-Lindgren возможно также проводить обнаружение и быстрый анализ спектральных характеристик радиосигналов, измерения на ЭМС и пр.
При небольшой мощности потребления модели конических логоспиральных антенн EMO 3101, 3102 и 3103 могут генерировать нормальную напряженность поля.
Антенна EMCO 3101 для исследований на ЭМС (в вертикальном положении) используется как горизонтально поляризованная всенаправленная измерительная антенна.
Конфигурация модели 3101
Стандартная конфигурация
• Антенна 3101.
• Поляризация антенны: левая круговая.
• Опорный элемент.
• Специальные отверстия в основании для установки на штатив ETS-Lindgren или иной штатив со разъемами 1/4" x 20.
• Калибровка индивидуальная (на 1 м согласно SAE ARP 958). В комплекте сертификат калибровки и фактические коэффициенты.
Дополнительные опции
• Переносные футляры для антенны.
• Круговая правая поляризация (опция с другим направлением обмотки).
• Штатив для антенны ETS-Lindgren. Несколько штативов из неметаллических и неотражающих материалов для исследований ЭМС на площадках.
Характеристики логоспиральной антенны 3101
Электрические характеристики
• Частота рабочая (min): 200МГц.
• Частота рабочая (max): 1,0ГГц.
• Мощность непрерывная (max): 100Вт.
• Мощность пиковая: 150Вт.
• Импеданс: 50 Ом.
• Диаграмма антенны: направленная.
• Коэффициент КСВН: 2.4 : 1.
• Поляризация антенны: круговая.
Физические характеристики
• Размер антенны в глубину: 81,30 см.
• Вес антенны: 4,5 кг.
Показатели неопределенности
Показатели неопределенности (расширенные) для коэффициентов конической логоспиральной антенны 3101: ARP 958 1M, SAE:
• 200МГц - 300МГц около +/- 2,8 дБ.
• 300МГц - 850МГц около +/- 0,8 дБ.
• 850МГц - 1000МГц около +/- 1,4 дБ.

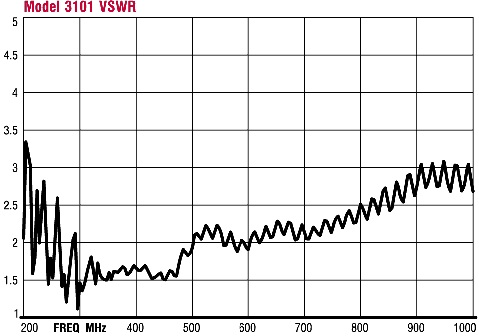

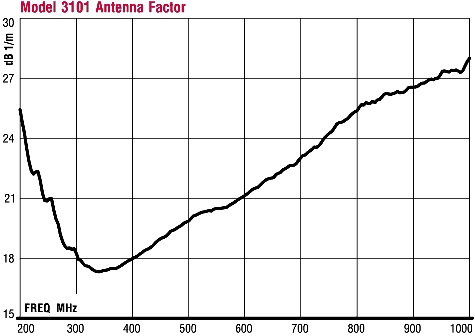

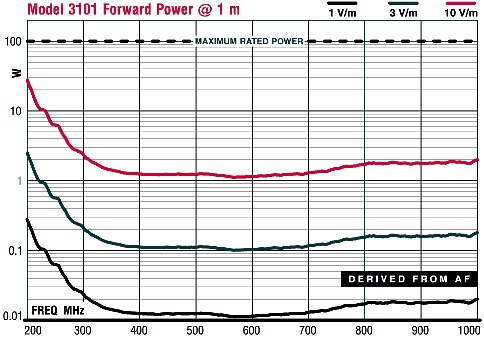

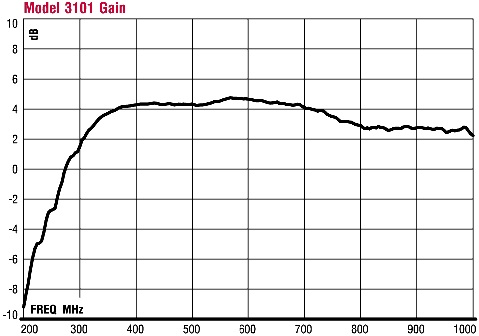

Технические диаграммы
