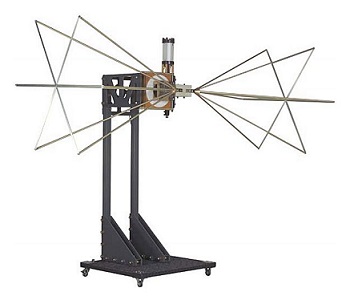

Биконическая антенна 3159 (30 - 100 МГц)
Антенна EMCO 3159
Характеристики антенны 3159
• Тип 3159: всенаправленная.
• Поляризация: линейная.
• Диапазон (рабочий) частот: 30 МГц – 100 МГц.
• Мощность максимальная: 15 кВт.
• Сопротивление номинальное: 50 Ом.
• КСВ: <2:1.
• Разъем: 7/8 EIA-типа.
• Габариты пьедестала: 1,2 х 1,2 м.
• Регулируемая высота на основании: 1,6 – 2 м.
• Длина антенны: 3 м.
• Вес: 3,2 кг.
Описание антенны 3159 ETS-Lindgren
Цена по запросу, e-mail: info@ems-kamera.ru
Биконическая антенна 3159 (ETS-Lindgren) создана для широкополосной связи.
Данная модель относится к линейно-поляризованным типам антенн.
Кроме антенны 3159 ETS-Lindgren выпускает другие биконические антенны:
антенна 3104C, антенна 3109, антенна 3110С, антенна 3158.
Технические диаграммы антенны 3159

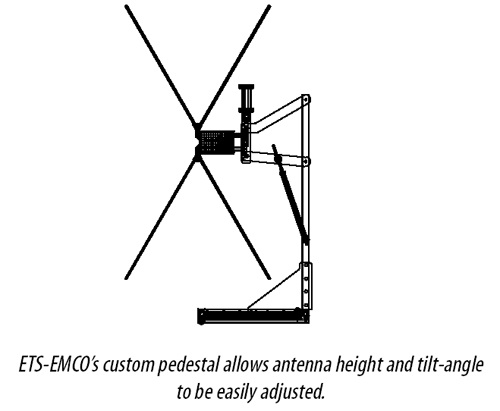

3159 Biconical Antenna Height and Tilt Adjustment

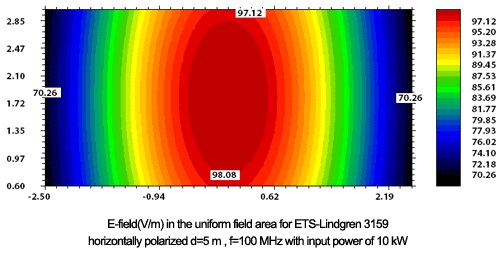

3159 Biconical Antenna Horiz. @ 100 MHz, d=5m

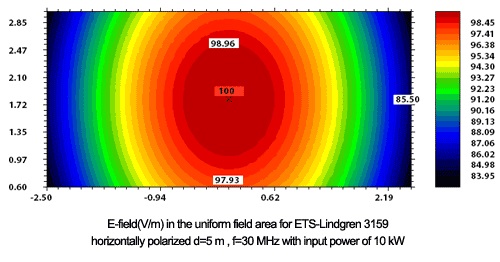

3159 Biconical Antenna Horiz. @ 30 MHz, d=5m

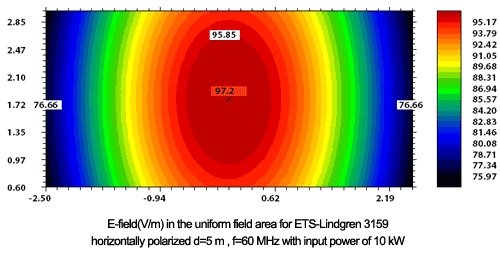

3159 Biconical Antenna Horiz. @ 60 MHz, d=5m

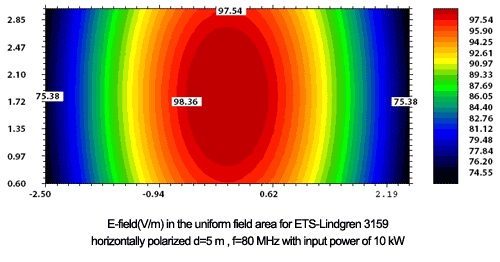

3159 Biconical Antenna Horiz. @ 80 MHz, d=5m

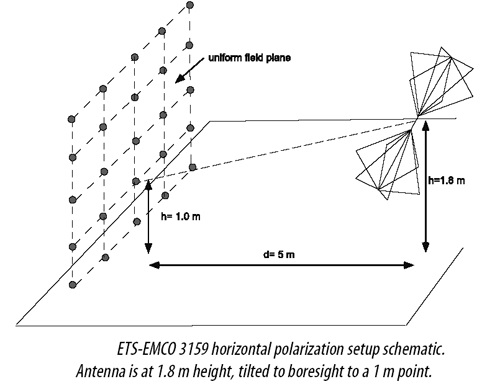

3159 Biconical Antenna Horizontal Polarization Setup

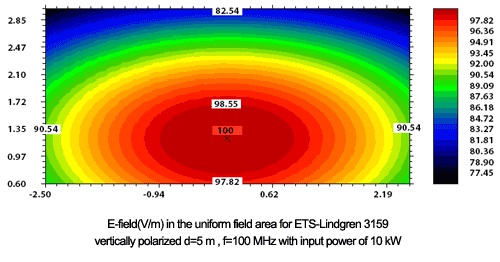

3159 Biconical Antenna Vert. @ 100 MHz, d=5m

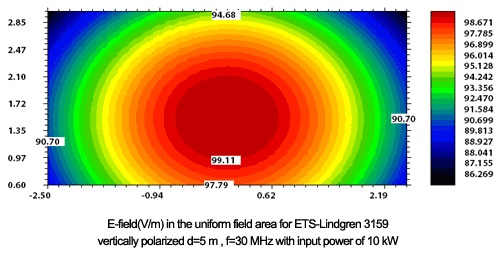

3159 Biconical Antenna Vert. @ 30 MHz, d=5m

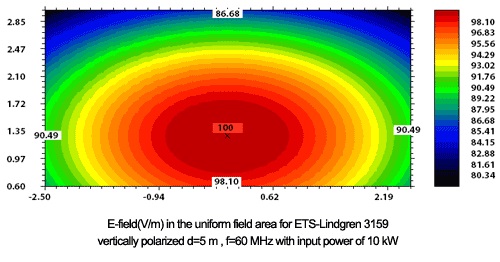

3159 Biconical Antenna Vert. @ 60 MHz, d=5m

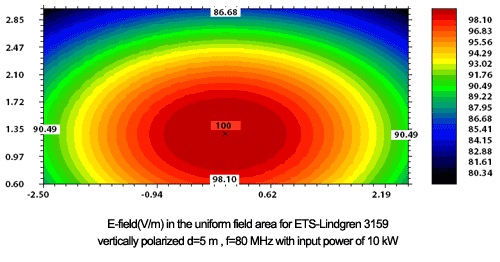

3159 Biconical Antenna Vert. @ 80 MHz, d=5m

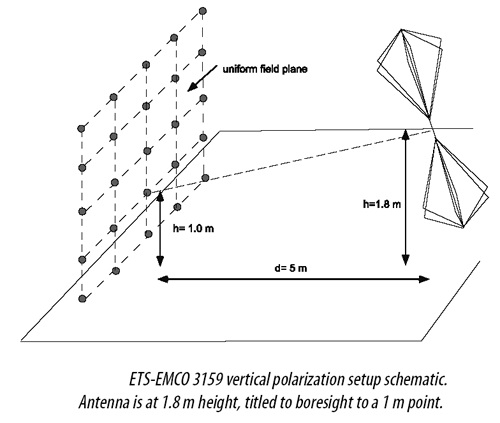

3159 Biconical Antenna Vertical Polarization Setup
