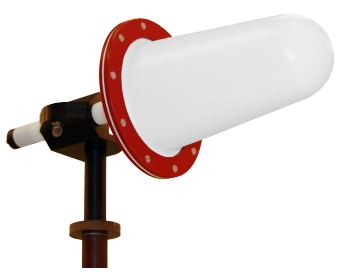

Мини-биконическая антенна 3184 (1 – 18 ГГц)
Особенности антенны EMCO 3184
Антенна EMCO 3184 имеет:
• Диапазон антенны: 1ГГц – 18 ГГц.
• Всенаправленного типа ДНА.
Антенна 3184 используется для:
• Измерений согласно IEC 61000-4-3.
• Мониторинга широкополосного спектра.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание мини-биконической антенны 3184
Антенна 3184 - это одна из мини-биконических антенн ETS-Lindgren, как и модели 3180B, 3181, 3183.
Широкополосная антенна 3184 имеет расширенный диапазон рабочих частот 1ГГц – 18ГГц.
Модель EMCO 3184 оснащена обтекателем антенны, который защищает ее от воздействия окружающей среды.
Такой широкополосный диапазон частот, а также всенаправленная диаграмма делают антенну EMCO 3184 достаточно функциональной.
Совместно с портативным анализатором спектра, антенна 3184 используется для мониторинга и исследований спектра сигнала.
К антенне модели 3184 прилагается специальный герметизирующий комплект для работы вне помещений.
На всем рабочем диапазоне антенна ETS 3184 имеет низкое значение КСВН, среднее значение которого составляет 2:1.
Диаграмма направленности
В H-плоскости ДНА антенны 3184 является всенаправленной, что позволяет принимать ей сигналы с любой стороны.
Мониторинг спектра
Антенна 3184 идеально подходит для мониторинга спектра и исследования ЭМ поля.
Малый вес и компактные размеры модели 3184 ETS-Lindgren позволяют совместно с портативным анализатором использовать ее как прибор для исследования поля.
IEC-61000-4-3
Компактную модель EMCO 3184 возможно также использовать для измерений гармоник усилителя при испытаниях согласно IEC 61000-4-3 на устойчивость к излучению.
Конфигурация антенны 3184
Стандартная конфигурация
• Антенна модели 3184.
• Комплект креплений для антенного штатива ETS.
• Индивидуальная калибровка (1м/согласно SAE ARP 958).
• Комплект к антенне 3184 герметизирующий.
• Руководство, сертификат, коэффициенты антенны.
Дополнительные опции
• Неотражающие штативы для антенн ETS-Lindgren.
Характеристики EMCO-3184
Электрические характеристики
• Частот max: 18 ГГц.
• Частота min: 1 ГГц.
• Поляризация антенны 3184: линейная.
• Тип диаграммы модели 3184: всенаправленный.
• Среднее значение КСВН: 2:1.
• Импеданс: 50 Ом.
• Тип разъема: SMA («мама»).
• Непрерывная мощность max: 50 Вт (1 ГГц), 25 Вт (18 ГГц).
Физические характеристики
• Длина антенны 3184: 36,2 см.
• Ширина антенны 3184: 15,25 см.
• Вес антенны 3184: 0,7 кг.
• Длина Stringer-крепления: 17,8 см.
Технические диаграммы антенны 3184

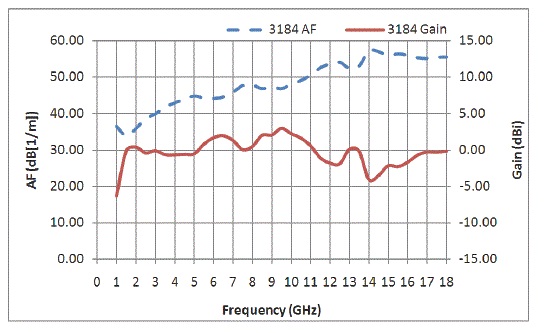

3184 Broadband Mini-Bicon Antenna Gain/Antenna Factor Typical Performance

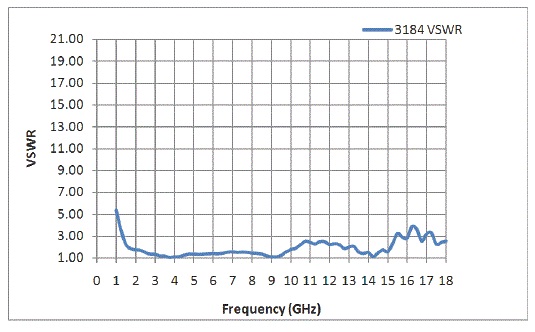

3184 Broadband Mini-Bicon Antenna VSWR Typical Performance

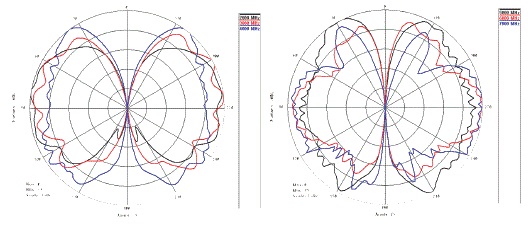

3184 Broadband Mini-Bicon Antenna Typical Elevation Pattern 2 GHz - 7 GHz

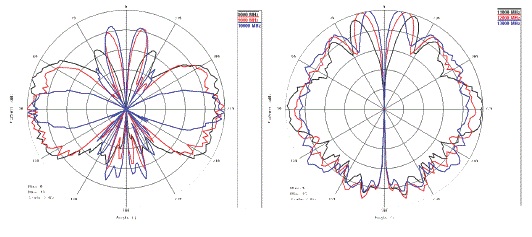

3184 Broadband Mini-Bicon Antenna Typical Elevation Pattern 8 GHz - 13 GHz

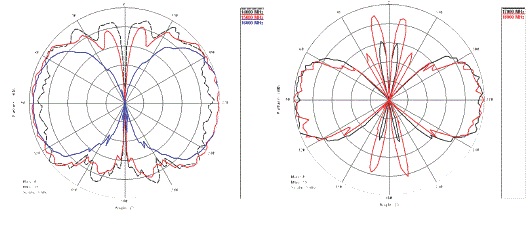

3184 Broadband Mini-Bicon Antenna Typical Elevation Pattern 14 GHz - 18 GHz

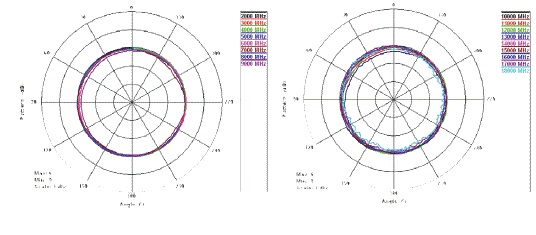

3184 Broadband Mini-Bicon Antenna Typical Azimuth Pattern 2 GHz - 18 GHz
