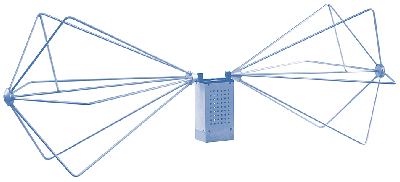

Биконическая антенна 3109 (20 - 300 МГц)
Характеристики антенны 3109
Электрические характеристики
• Тип 3109: всенаправленная.
• Поляризация: линейная.
• Диапазон (рабочий) частот: 20 МГц – 300 МГц.
• Мощность номинальная: 2 кВт.
• Мощность пиковая: 3 кВт.
• Сопротивление номинальное: 50 Ом.
• КСВ: <1,9:1.
• Разъем: N типа.
Физические характеристики
• Ширина: 1330 мм.
• Вес: 3,2 кг.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны EMCO 3109
Биконическая антенна 3109 (ETS-Lindgren) незаменима для тестирования IEC 1000-4-3.
Эта антенна производит широкий частотный диапазон, а также высокую входную мощность.
Среди биконических антенн ETS-Lindgren (кроме 3109) есть также: антенна 3104C, антенна 3110С, антенна 3158, антенна 3159.
Технические диаграммы антенны 3109

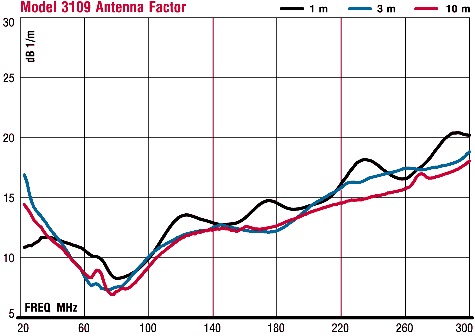

3109 Biconical Antenna Antenna Factor

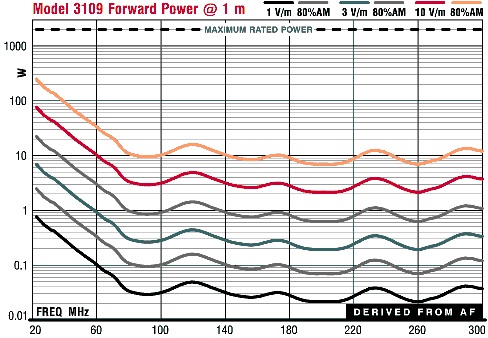

3109 Biconical Antenna Forward Power @ 1m

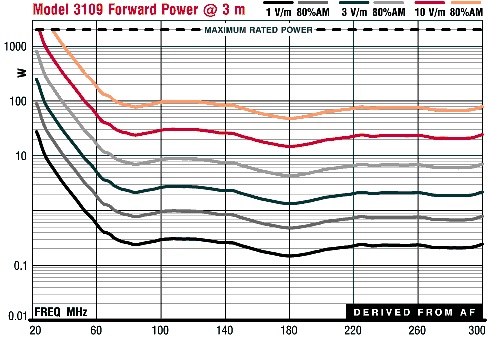

3109 Biconical Antenna Forward Power @ 3m

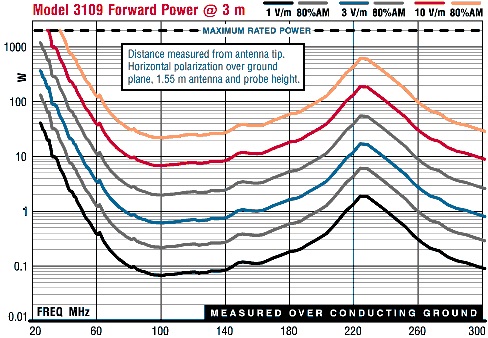

3109 Biconical Antenna Forward Power @ 3m

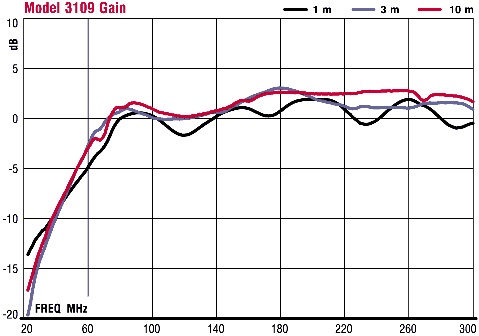

3109 Biconical Antenna Gain

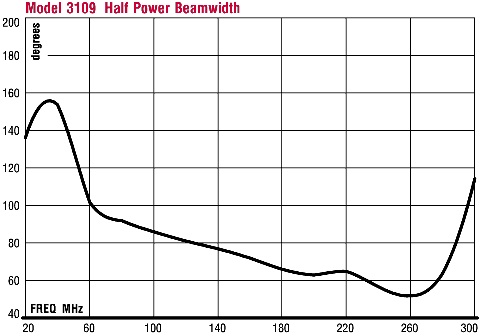

3109 Biconical Antenna Half Power Beamwidth

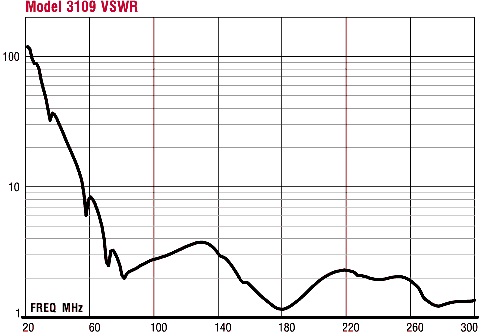

3109 Biconical Antenna VSWR
См. также мини-биконические антенны ETS-Lindgren
• антенна 3180B (30 МГц - 1 ГГц / 3 ГГц),
• антенна 3181 (500 МГц - 9 ГГц / 18 ГГц),
• антенна 3183 (1 ГГц - 18 ГГц),
• антенна 3184 (1 ГГц - 18 ГГц).
