Мини-биконическая антенна 3181 (500 МГц – 9 ГГц/18 ГГц)
Особенности антенны 3181
Краткие характеристики антенны 3181
• Диапазон частот (рекомендуемый): 500 МГц – 9 ГГц.
• Диапазон антенны 3181 (макс.): 500 МГц – 18 ГГц.
• Диаграмма: всенаправленная (CISPR-16).
• Производство: ETS-Lindgren.
Области применения антенны EMCO 3181
• Для мониторинга спектра (при работе до 18 ГГц).
• Для измерения характеристики БЭК (безэховых камер).
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны модели 3181 ETS-Lindgren
Антенна 3181 – это широкополосная всенаправленная модель мини-биконической антенны производства ETS-Lindgren.
Диапазон антенны 3181, в зависимости от ее использования, составляет от 500 МГц до 9 или 18 ГГц.
Среди мини-биконических антенн EMCO есть также: антенна 3180B, антенна 3183, антенна 3184.
Диаграмма направленности 3181 соответствует CISPR-16.
Частотный диапазон антенны EMCO 3181 покрывает диапазоны большинства устройств беспроводной связи, которые распространены по всему миру.
В сочетание с анализатором спектра, антенна 3181 идеально подходит для мониторинга и исследования спектра интересующих сигналов.
Диаграмма направленности модели 3181
Всенаправленная в H-плоскости диаграмма направленности модели 3181 позволяет принимать сигналы со всех сторон относительно оси.
КСВН антенны 3181
На всем диапазоне частот антенна 3181 имеет низкое значение КСВН.
На большей части диапазона у антенны 3181 значение КСВН менее 2:1, но не превышает значения 4:1 при выше 1 ГГц.
Мониторинг антенной 3181 спектра
Антенна 3181 идеально подходит для мониторинга спектра сигналов, а также для исследования и изучения электромагнитного поля.
Компактный размер и небольшой вес антенны ETS-Lindgren 3181 очень удобны для ее транспортировки и работы с портативным анализатором спектра.
Для использования антенны EMCO 3181 вне помещений, дополнительно возможна специальная герметизация устройства.
Конфигурация антенны 3181
Стандартная конфигурация
• Антенна модели 3181.
• Защита от воздействий внешней среды.
• Индивидуальная калибровка в спецлаборатории (1 метр/ SAE ARP 958).
• Руководство, сертификаты, коэффициенты.
Дополнительные опции
• Варианты штативов для антенн ETS-Lindgren (без отражающего эффекта).
• Дополнительная калибровка (3 метра/ ANSI C63.5).
Характеристики EMCO-3181
Характеристики электрические
• Частота (минимум): 500 МГц.
• Частота (максимум): 18 ГГц.
• Сопротивление (номинал): 50 Ом.
• Тип разъема: «мама» SMA.
• Мощность непрерывная (максимум): 200 Вт (500 МГц), 25 Вт (18 ГГц).
• Поляризация антенны: линейная.
• Тип диаграммы 3181: всенаправленный.
• КСВН (среднее значение): менее 2:1.
Характеристики физические
• Длина антенны: 36,2 см.
• Ширина антенны: 15,25 см.
• Длина крепления для антенны (тип «stinger»): 17,8 см.
Технические диаграммы антенны 3181

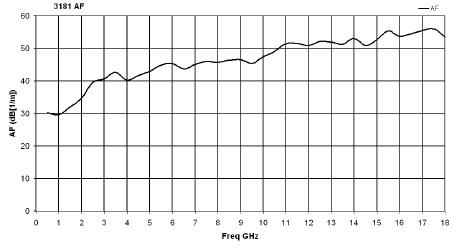

3181 Broadband Mini-Bicon Antenna Antenna Factor Typical Performance

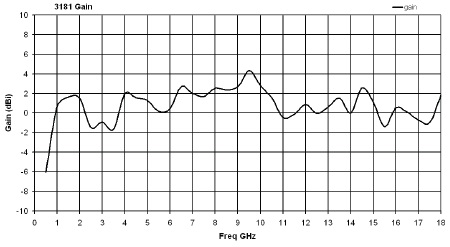

3181 Broadband Mini-Bicon Antenna Gain Typical Performance

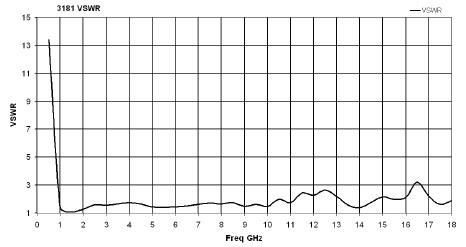

3181 Broadband Mini-Bicon Antenna VSWR Typical Performance
