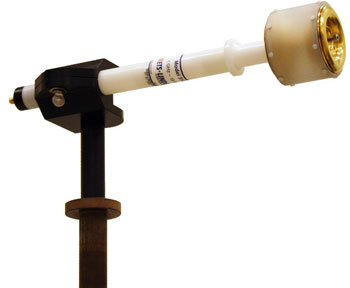

Мини-биконическая антенна 3183 (1 – 18 ГГц)



антенна 3183

Особенности антенны EMCO 3183


Краткие характеристики антенны 3183


• Диапазон частот модели 3183: 1 ГГц – 18 ГГц.


• Всенаправленного типа.


• Антенна с линейной поляризацией.


• ДНА соответствует CISPR 16.


• Производство: ETS-Lindgren.


Применение мини-биконической антенны 3183


• Для мониторинга и исследования широкополосного спектра.


• Для проверки характеристик безэховых камер.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание мини-биконической антенны 3183


Антенна EMCO 3183 отличается широкополосным диапазоном, который простирается от 1 ГГц до 18 ГГц.

Антенна модели 3183, как и 3180B, 3181, 3184, является широкополосной мини-биконической антенной.

Диаграмма направленности мини-биконической модели ETS-Lindgren 3183 является всенаправленной и соответствует CISPR 16.

Такой диапазон антенны модели 3183 покрывает большинство, используемых во всем мире, частот для беспроводной связи.

Такое преимущество антенны 3183 позволяет использовать ее совместно с портативным анализатором спектра для мониторинга и исследования спектра сигнала.

Для работы на открытом воздухе для антенны предусмотрен специальный герметизирующий комплект.

Антенна 3183 обладает минимальным показателем КСВН по всему диапазону и имеет среднее КСВН 2:1.

Диаграмма направленности

ДНА модели 3183 в H-плоскости является всенаправленной.

Поэтому антенна 3183 способна принимать сигналы со всех сторон.

Соответствие CISPR-16

ДНА 3183 соответствует требованиям CISPR-16, предъявляемым для проверки и аттестации безэховой камеры.

За счет компактных размеров антенна ETS-Lindgren 3183 удобна для исследования и измерения гармоник усилителя во время проведения испытаний согласно IEC 61000-4-3.

Мониторинг спектра

Мини-биконическая антенна EMCO 3183 идеально подходит для мониторинга спектра, а также исследования ЭМ поля.

Совместно с портативным анализатором спектра компактную антенну 3183 используют для исследования поля.


Конфигурация антенны 3183

Стандартная конфигурация

• Антенна 3183.

• Крепления для штатива антенны.

• Калибровка индивидуальная (на 1 м/ст. SAE ARP 958).

• Сертификат, коэффициенты, руководство.

Дополнительные опции

• Несколько штативов для антенн (неотражающих) ETS-Lindgren.


Характеристики EMCO-3183

Характеристики электрические

• Мин. частота: 1 ГГц.

• Макс. частота: 18 ГГц.

• Линейная поляризация.

• Диаграмма 3183: всенаправленная.

• Среднее КСВН: 2:1.

• Разъемы антенны 3183: SMA «мама».

• Макс. непрерывная мощность: 50 Вт (1 ГГц), 25 Вт (18 ГГц).

Характеристики физические

• Длина антенны 3183: 36,2 см.

• Ширина антенны 3183: 15,25 см.

• Вес антенны 3183: 0,7 кг.

• Длина «Stinger»-типа крепления: 17,8 см.


Технические диаграммы антенны 3183

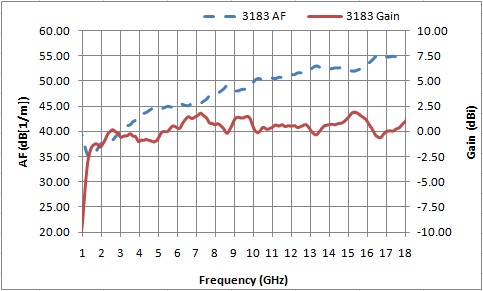

3183 Broadband Mini-Bicon Antenna Gain/Antenna Factor

3183 AF and Gain

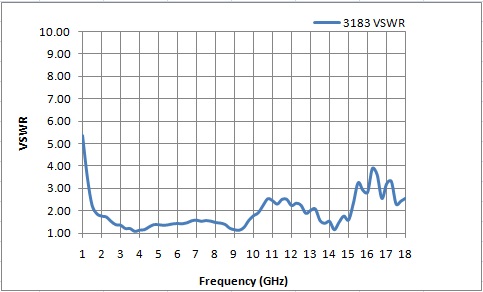

3183 Broadband Mini-Bicon Antenna VSWR Typical Performance

3183 VSWR

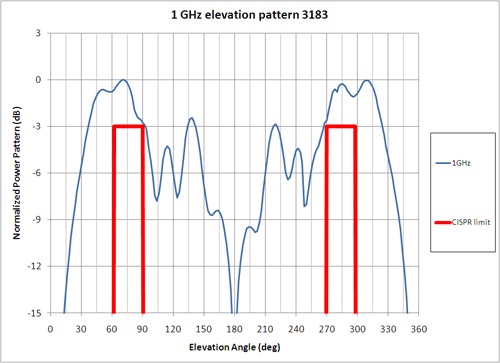

3183 Broadband Mini-Bicon Antenna 1 GHz Elevation Pattern

1GHz - 3183

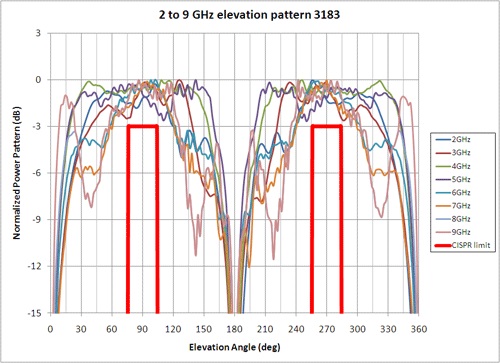

3183 Broadband Mini-Bicon Antenna 2 to 9 GHz Elevation Pattern

2-9GHz - 3183

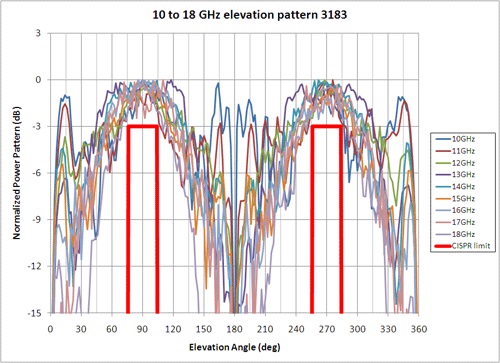

3183 Broadband Mini-Bicon Antenna 10 to 18 GHz Elevation Pattern

10-18GHz - 3183
