Гибридная антенна EMCO-3143B (30 МГц – 1 ГГц)

антенна 3143B

Преимущества антенны EMCO 3143B


Охват широкого частотного диапазона: 30 МГц – 1 ГГц.


Биконическая логопериодическая антенна 3143B (BiConiLog)

– это гибридная антенна, сочетающая инновационную конструкцию,

компактный размер и отличную производительность.


Основные характеристики EMCO 3143B


• Диапазон по частотам: 30 МГц – 1 ГГц.

• КСВН > 3:1 (свыше 70 МГц).

• Для тестирования на помехоустойчивость и излучение.

• Гибкая система крепления антенны.

• Индивидуальная калибровка.

• Производитель: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

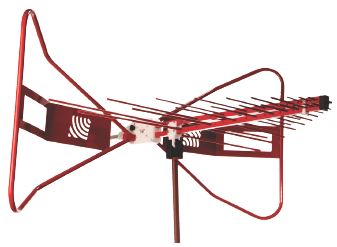

Описание антенны 3143B BiConiLog


Модель антенны EMCO-3143B BiConiLog – это биконическая логопериодическая антенна производства ETS-Lindgren, которая сочетает в себе инновационный дизайн, небольшой компактный размер, а также высокую производительность.

Эта антенна 3143B позволяет проводить высокоточные измерения на широком диапазоне (30 МГц – 1 ГГц), заменяя использование разных антенн, экономя время на их установку.

Гибридная антенна 3143B, как и антенны 3140B, 3142E, 3149, имеет двойное назначение. Данное устройство может использоваться как для тестирования излучения, так и помехоустойчивости.

Конструкция данной антенны предусматривает возможность для подключения стандартного оборудования.

Данные по калибровке антенны предоставляются для тестирования излучения.


Особенности антенны EMCO-3143B


Частотный диапазон


Гибридная антенна EMCO-3143B охватывает частоты в диапазоне 30 МГц – 1 ГГц.

Такой диапазон необходим для испытаний, проводимых в полу-безэховой и безэховой камере.


КСВН


Типичный показатель КСВН для антенны модели 3143B составляет более 3:1 при частоте от 70 МГц и выше.

Для антенны такого размера - это отличный показатель на низких частотах.


Помехоустойчивость и излучение


Измерения на излучение возможно проводить с помощью одной антенны 3143B.

Антенна EMCO-3143B, охватывающая широкий диапазон частот (80МГц – 1ГГц) идеально подходит для тестирования образцов на помехоустойчивость.


Система крепления


Для монтажа антенны 3143B BiConiLog предусмотрен специальный кронштейн (резьба 1/4” 20) и крепление типа «Stinger».


Калибровка


Гибридная антенна 3143-B проходит индивидуальную калибровку: 1м и 3м по SAE ARP 958, 10м по ANSI C63.5.


Конфигурация антенны 3143B


Стандартная комплектация


• Антенна 3143B в сборе.

• Кронштейн монтажный для штативов ETS-Lindgren или других приспособлений с резьбой 1/4” x 20.

• Специальное крепление типа «Stinger».

• Калибровка индивидуально (1м и 3м по SAE ARP 958, 10м по ANSI C63.5).

• Показатели КПД антенны, сертификат калибровки и соответствия.

• Руководство.


Опции на заказ


• Несколько неметаллических неотражающих штативов ETS-Lindgren.

Для легкого изменения поляризации (горизонтальной и вертикальной) рекомендуется заказать штатив 7-TR.


Характеристики модели 3143B


Электрические параметры


• Частота max: 1 ГГц.

• Частота min: 30 МГц.

• Поляризация: линейная.

• Тип: направленный.

• Импеданс (номинал): 50 Ом.

• значение КСВН: 3:1.

• Разъем: N-типа (female).


Физические параметры


• Ширина: 133,9 см.

• Глубина: 124,3 см.

• Высота: 76,2 см.

• Вес: 5,5 кг.


Зависимость макс. непрерывной мощности от частот


ДиапазонМощность (непрерывная) максимальная
30 МГц – 60 МГц500 Вт
60 МГц – 600 МГц1 кВт
600 МГц – 1 ГГц500 Вт

Технические диаграммы антенны 3143B

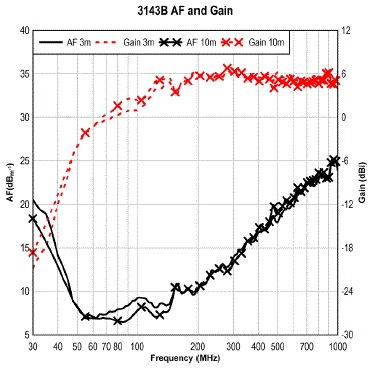

3143B BiConiLog Antenna Antenna Factor and Gain Typical Measured Data Performance

antenna 3143B AF And Gain

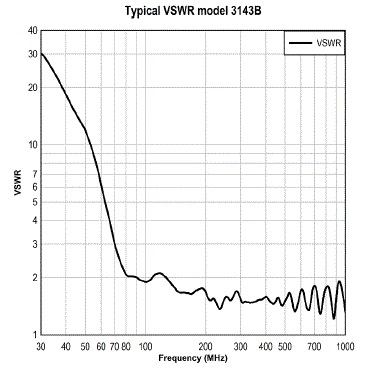

3143B BiConiLog Antenna VSWR Typical Performance

antenna 3143B Typical VSWR

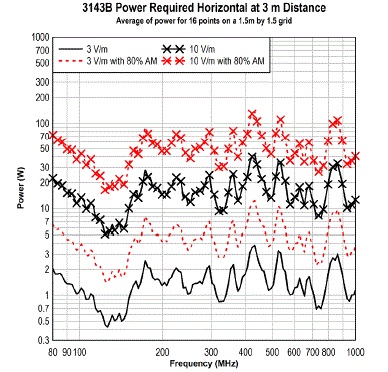

3143B BiConiLog Antenna Typical Avg. Power Required in Horizontal Polarization

antenna 3143B Power Required Horizontal

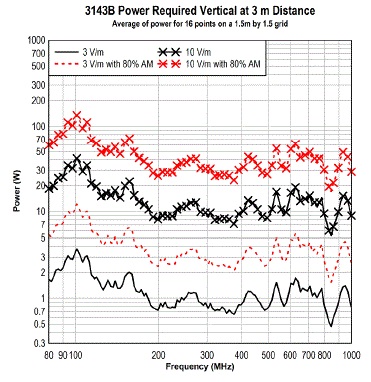

3143B BiConiLog Antenna Typical Avg. Power Required in Vertical Polarization

antenna 3143B Power Required Vertical

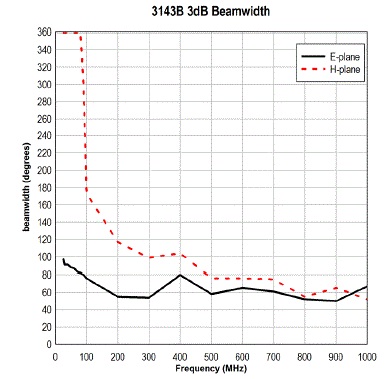

3143B BiConiLog Antenna Beamwidth Typical Measured Data Performance

antenna 3143B 3dB Beam width
