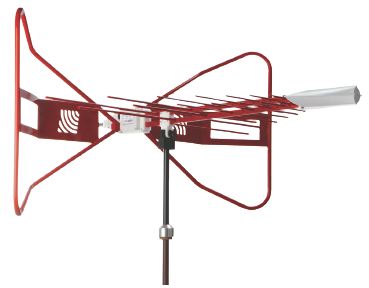

Гибридная антенна 3142E (30 МГц – 6 ГГц)

антенна 3142E

Особенности антенны EMCO 3142E



Модель 3142E BiConiLog имеет:


• Расширенный частотный диапазон: 30 МГц – 6 ГГц.


• Низкий КСВН: 2:1(при более 50 МГц).


• Система установки: подвижная.


• Индивидуальная калибровка.



Антенна EMCO 3142E идеальна:


• Для тестирования устойчивости.


• Для измерения параметров излучения.


• Для излучения.


Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны ETS-Lindgren 3142E


Антенна 3142E BiConiLog представляет собой гибридную модель ETS-Lindgren, которая выделяется высокой эффективностью и компактными размерами.

Среди гибридных антенн ETS-Lindgren, кроме 3142E, есть модели 3140B, 3143B и 3149, которые также обладают отличными характеристиками и большой производительностью.

Антенна EMCO 3142E позволяет проводить измерения в частотах 30 МГц – 6 ГГц, тем самым заменяя по своей функциональности несколько антенн и экономя немало времени.

Гибридная антенна 3142E BiConiLog является антенной двойного назначения, которая позволяет использовать ее для тестирования и устойчивости, и излучения.


Частотный диапазон 3142E BiConiLog


Модель антенны 3142E BiConiLog за счет покрытия верхних частот (до 6 ГГц) может производить измерения на соответствие IEC 61000-4-3.


КСВН антенны 3142E


Антенна ETS-Lindgren 3142E, несмотря на свои низкие частоты, имеет отличное значение КСВН, среднее значение которого составляет 2:1.


Помехоустойчивая и излучающая антенна


Для измерения параметров излучения одной функциональной антенной 3142E отпадает надобность в использовании разных антенн.

При измерениях на помехоустойчивость антенна EMCO 3142E может охватить широкий частотный диапазон (30 МГц – 6,0 ГГц).


Подвижная установка антенны


Гибридная антенна 3142E BiConiLog продается с кронштейном, совместимым с креплением типа «Stinger» или винтом 1/4"-20 (резьба).


Калибровка антенны 3142E


Антенна 3142E проходит индивидуальную калибровку:

• На дистанции 10 метров согласно ANSI C63.5.

• На дистанции 1 и 3 метра согласно SAE ARP 958.


Конфигурация антенны 3142E

Стандартная конфигурация 3142E

• Антенна 3142E BiConiLog в сборке.

• Кронштейн крепежный к штативу для антенн (1/4” x 20).

• Крепление «Stinger».

• Калибровка индивидуальная.

• Руководство, сертификат калибровки, коэффициенты антенны.

Дополнительные опции

• Несколько вариантов штативов для антенн (неотражающие, неметаллические).

Рекомендуется штатив 7-TR для поворотов поляризации в вертикальном и горизонтальном направлениях.


Характеристики антенны 3142E

Электрические характеристики

• Частота мин: 30 МГц.

• Частота макс: 6 ГГц.

• Номинальное сопротивление: 50 Ом.

• Тип разъема: N (мама).

• Средний КСВН: 2:1.

• Направленная диаграмма.

• Линейная поляризация.

Физические характеристики

• Ширина антенны: 133,9 см.

• Глубина антенны: 139,2 см.

• Высота антенны: 76,2 см.

• Вес антенны: 5,7 кг.


Зависимость вх. максимальной/пиковой мощности от частоты


ДиапазонМощность (непрерывная) максимальнаяМощность пиковая
30 МГц – 60 МГц500 Вт800 Вт
60 МГц – 600 МГц1 кВт1,5 кВт
600 МГц – 1 ГГц500 Вт800 Вт
1 ГГц – 6 ГГц200 Вт300 Вт

Технические диаграммы антенны 3142E

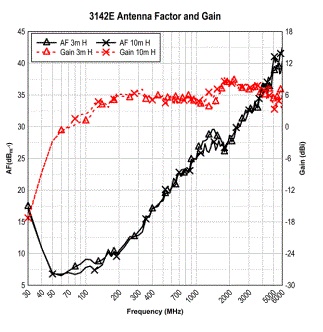

3142E BiConiLog Antenna Typical Antenna Factors and Gain

antenna 3142E AF and Gain

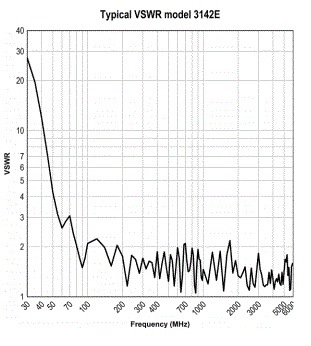

3142E BiConiLog Antenna Typical VSWR

antenna 3142E Typical VSWR

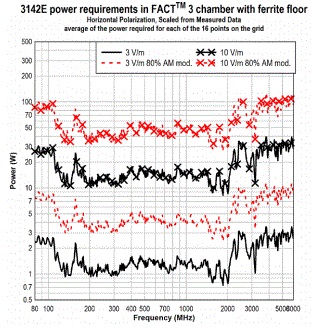

3142E BiConiLog Antenna Typical Avg. Power Required in Horizontal Polarization

antenna 3142E Typical Avg Power Horiz

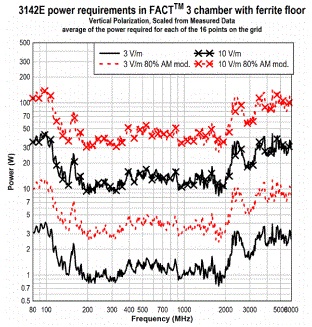

3142E BiConiLog Antenna Typical Avg. Power Required in Vertical Polarization

antenna 3142E Typical Avg Power Vert
