Гибридная антенна 3140B (26 МГц – 3 ГГц)
Особенности антенны 3140B
• Широкий диапазон: 26 МГц – 3 ГГц.
• Прочная порошкообразная отделка поверхности.
• КСВН (средний): 2:1 (при более 80 МГц).
Применение антенны 3140B
• Отлично подходит для небольших камер.
• Эффективна при излучении ЭМС RI (26 - 80 МГц),
до 300 Вт для генерации 10 В/м при более 30 МГц (на 3 м, 80% AM).
Цена по запросу, e-mail: info@ems-kamera.ru
Описание логопериодической антенны 3140B BiConiLog
Антенна модели 3140B представляет собой гибридную логопериодическую антенну с симметрическим вибратором (треугольные плечи) производства ETS-Lindgren.
Среди современных гибридных антенн, помимо модели 3140B, ETS-Lindgren выпускает также функциональные модели антенн 3142E, 3143B и 3149.
Модель EMCO 3140B создана для измерений ЕМС RI (на предмет устойчивости к излучению).
У данной антенны типа BiConiLog отличный коэффициент усиления, особенно на частотах 26 МГц – 80 МГц, затрачивая менее 300 Вт для генерирования 10 В/м.
Даже при частоте более 80 МГц значение КСВН менее 2:1.
Антенна EMCO 3140B характерна Т-образной конструкцией элементов, имеющую треугольные плечи, что увеличивает ее эффективность на НЧ по сравнению с биконическими антеннами.
Антенна 3140B легко и просто крепится к штативу для антенн или к антенной мачте ETS-Lindgren при помощи закручиваемых винтов.
Антенна защищена специальным порошкообразным покрытием, которое предотвращает от внешних воздействий.
Конфигурация антенны 3140B
Стандартная конфигурация
• Антенна 3140B BiConiLog.
• Элементы антенны.
• Адаптеры для штанги с резьбой – 2 шт.
• Трансформатор симметрирующий.
Опции дополнительные
• Несколько вариантов штативов ETS-Lindgren, имеющих неотражающее неметаллическое покрытие для использование антенны в испытаниях ЭМС.
Характеристики антенны 3140B
Характеристики электрические
• Минимальная частота: 26 МГц.
• Максимальная частота: 3 ГГц.
• Номинальное сопротивление: 50 Ом.
• Тип разъема у антенны: N.
• Мощность пиковая: 1,3 кВт.
• КСВН: 2:1.
• Направленный тип диаграммы.
• Поляризация антенны: линейная.
Физические характеристики
• Длина антенны: 149,3 см.
• Высота антенны: 76,65 см.
• Ширина антенны: 161,5 см.
• Вес: 10,0 кг.
Технические диаграммы антенны 3140B

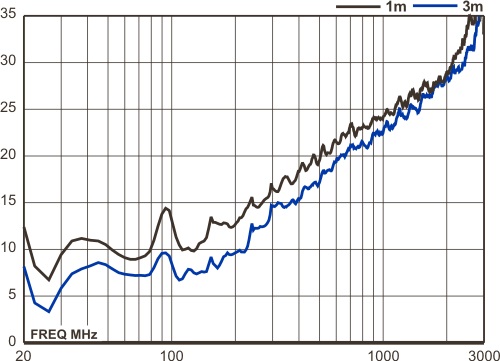

3140B Hybrid Log Periodic and Bowtie (BiConiLog) Antenna Factor

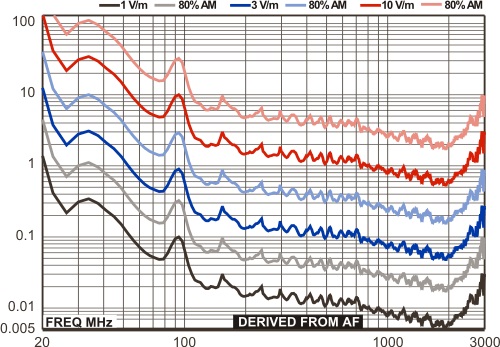

3140B Hybrid Log Periodic and Bowtie (BiConiLog) Forward Power @ 1m

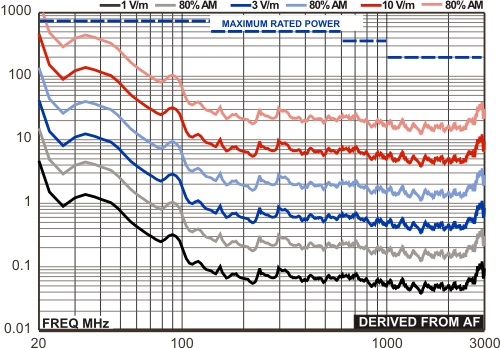

3140B Hybrid Log Periodic and Bowtie (BiConiLog) Forward Power @ 3m

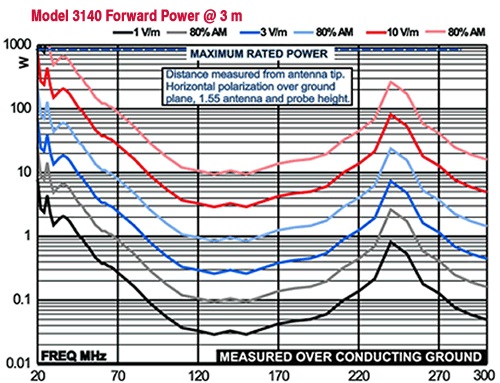

3140B Hybrid Log Periodic and Bowtie (BiConiLog) Forward Power @ 3m Conducting Ground

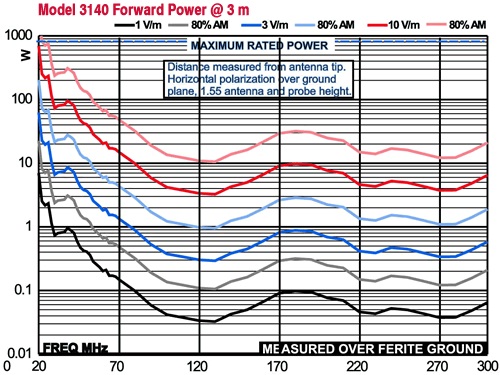

3140B Hybrid Log Periodic and Bowtie (BiConiLog) Forward Power @ 3m Ferrite Ground

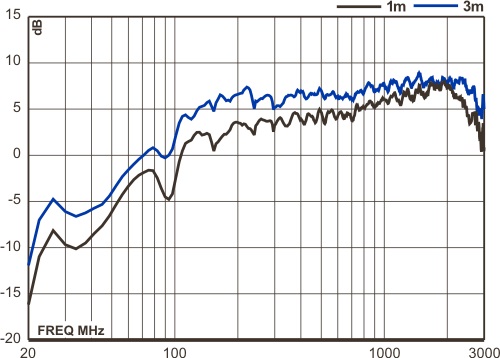

3140B Hybrid Log Periodic and Bowtie (BiConiLog) Gain

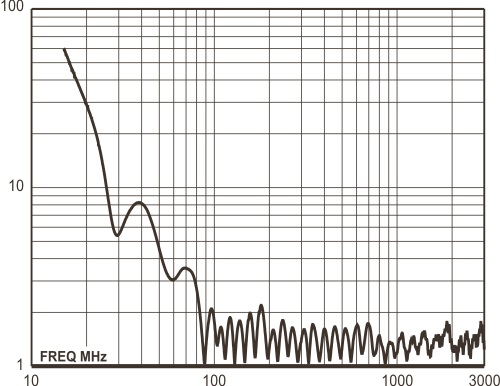

3140B Hybrid Log Periodic and Bowtie (BiConiLog) VSWR
