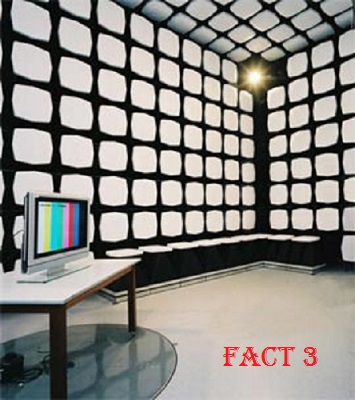

Камера Fact 3 для тестирования на ЭМС
Диапазон частот
• От 26 МГц до 40 ГГц.
Измерения
• Для FCC3 наполнения измерений класса B.
Тест на иммунитет стандартов
• SAE J551, SAE J-1113.
• IEC 61000-4-3/EN61000-4-3.
Тест на соответствие стандартам излучения
• FCC Parts 15 & 18,
• ANSI C63.4,
• CISPR 11/EN50011,
• EN 50147-2,
• CISPR 22/EN550022,
• CISPR 16/EN550016,
• VCCI V-3/2004.04,
• SAE J1113,
• SAE J551.
Однородность поля (IEC 1000-4-3)
• 1,5 х 1,5 м.
• 26 МГц – 18 ГГц.
• 0 + 6 дБ.
• 75 % 16 точек.
Нормированное затухание (ANS C63.4)
• 30 МГц – 40 ГГц.
Цена по запросу, e-mail: info@ems-kamera.ru
Состав камеры Fact 3
• Комната,
• измерительное оборудование,
• антенны,
• антенная мачта,
• поворотный стол,
• ПО.
Возможности камеры Fact 3
Камера Fact 3 дает возможность производить безэховые тесты иммунитета и полу-безэховые тесты по излучению, для исследования оборудования на ЭМС.
За счет применения гибридного поглотителя и облицовочной ферритовой плитки, которые занимают небольшой объем, камера Fact 3 имеет рациональные размеры.
В связи с небольшими размерами камеру Fact 3 возможно расположить в различных помещениях.
Камера ETS-Lindgren Fact 3 позволяет с помощью антенн сканировать тестируемое оборудование на высоте до 4 метров.
Если использовать в Fact 3 такие поворотные столы производства ETS-Lindgren, как EuroPro или LoPro, то не надо планировать специальное место для их двигателей, так как они в этих моделях уже встроенные.
Особенности камеры Fact 3
Тесты излучения
Экранированные камеры Fact 3 помогают решить многие задачи в области измерений.
По индивидуальным требованиям заказчика возможно решение для диаметров различной величины зон молчания.
Такие зоны молчания могут составлять в диаметре до 2 метров.
Камера ETS-Lindgren Fact 3 позволяет проводить тесты по следующим стандартам: FCC части 15 & 18, ANSI C63.4, EN 50147-2, VCCI V-3/2003.04, SAE J1113, SAE J551, CISPR 22/EN55022, CISPR 16/EN55016, CISPR 11/EN55011.
При тестировании с использованием камеры модели Fact 3 гарантируются характеристики в диапазоне 1 ГГц - 18 ГГц (+/- 3,0 дБ).
Характеристики по тестам местного затухания (NSA) соответствуют +/- 4,0 дБ для камер «Стандарт», для камер «Стандарт плюс» - +/- 3,5 дБ, а для камер «Премиум» - +/-3,0 в диапазоне 30 МГц - 1 ГГц.
Тесты иммунитета
Камеры Fact 3 по желанию заказчика могут соответствовать SAE J-1113 и IEC 61000-4-3/EN61000-4-3.
Однородность поля в камере Fact 3 (0 - 6 дБ) в рабочей апертуре достигается на частотах 26 МГц – 18 ГГц.
Согласно стандарту IEC 61000-4-3 в данном случае, апертурой рабочей является вертикальная плоскость размером 1,5м х 1,5м, находящаяся над землей на уровне 0,8 – 2,3м от ее поверхности.
Используемые в экранированной камере Fact 3 поглотители FerroSorb позволяют выдерживать напряженность поля (постоянную) до 200 В/м и до 500 В/м импульсную напряженность.
Такие показатели напряженности поля превосходят значения большинства тестов иммунитета.
Стандартная комплектация камеры Fact 3
Компания ETS-Lindgren выпускает камеры Fact 3 в следующей стандартной комплектации:
• каркас РЧ экранированный (д/ш/в - 8,5/6,1/5,4 м)
• 4 вентиляционных вывода (30,5 х 30,5 см)
• медный нарезной стержень напольный (длинна – 12,7 см, диаметр – 1,3 см)
• крепеж для освещения – 6 шт.
• N-типа соединитель – 2 шт.
• фильтр сетевой для освещения (2х30А) – 3 шт.
• тест частотный (1 ГГц)
• тест экранный (MIL-STD-285)
• специальная прослойка (мазонит)
• диэлектрический слой (паронепроницаемый)
• поднятый пол 15,2 см (отражающий)
• плитка напольная 3,2 мм (винил)
• дверь с ручным открыванием, экранированная (1,2 х 2,1 м)
• комплект предназначенный для обслуживания двери
• панель (15,2 х 91,4 см) соединителей
• сборка модульная сейсмическая (Seismic Structural Package)
• поглотитель Rantec EHP-18PCL(пирамидальный), 16 частей на площадь пола (при тестах иммунитета 1 – 40 ГГц)
• контроллер EMCO 2090 (сейчас используется EMCenter)
• мачта для антенн 2075-2 MiniMast
• эл. поворотный стол ETS-Lindgren модель EMCO 2087-2.03 (оптоволокно, кабель питания, диаметр – 2 м.)
• тест по стандартам ANSI C63.4-2000 по диапазону 3 МГц - 1 ГГц (1 – 40 ГГц опционально)
• вход РЧ-экранированный для подачи воздуха к мачте MiniMast
• панели ферритовые Rantec FT-100 (ETS-Lindgren) – 16 шт.
• покрытие светоотражающее для поглотителей (FS-600, FS-400)
• гибридный поглотитель FS-600 для покрытия боковых стен в проблемных участках
• гибридный поглотитель FS-400 ETS-Lindgren для отражающих участках потолка и стен за поворотным столом (позиционером)
• поглотитель Rantec FT-1500 для полного покрытия стен и потолка
• в соответствии с IEC 61000-4-3 калибровка однородности поля (26 МГц – 1(40) ГГц)
Дополнительные опции
• система обнаружения огня и его подавления
• комната управления (экранированная) - 3х3х2,4 м
• облицовочные ферритовые плиты на тележке электропроводка
• модернизация дверей
• для дверей 201 серии возможен низкий порог
• система воздушного, теплового, вентиляционного кондиционирования (HVAC)
• система наблюдения для камеры (CCTV)
• тест затухания (нормированного, местного) до 18 ГГц
• двухсторонняя система связи
• измерение поля на предмет однородности до 18 ГГц
Используемые поглотители в камере Fact3
• ферритовые плиты FT-1500
• FS-600FS-400
• ферритовые панели FT-100c
• поглотитель EHP-18CL
Размеры камеры Fact 3
• Внешние габариты: длина/ширина/высота – 9,04/6,71/6,12 м
• Внутренний размер: длина/ширина/высота – 8,53/6,1/5,64 м
• Рабочая область: длина/ширина/высота – 8,12/6,1/5,48 м
Оснащение систем ETS-Lindgren
Для оснащения экранированных систем, таких как камера Fact 3, Fact 10, SpaceSaver 26H, реверберационных и безэховых камер, измерительных GTEM-камер, ETS-Lindgren выпускает большой ассортимент продукции. Это позволяет полностью оснастить все системы и выполнить проекты «под ключ».
Компания ETS-Lindgren предлагает: поглотители электромагнитных волн, поглотители ETS-Rantec, защищенные от излучения поглотители RayProof, ETS-Euroshield и Series 81 РЧ двери и экраны, Holaday Probes, измерительные антенны EMCO, антенные мачты, позиционеры, различные измерительные аксессуары и многое другое.
Камеры ЭМС серии FACT
Модели камер серии FACT:
• камера Fact 3 (26 МГц - 40 ГГц),
• камера Fact 5 (26 МГц - 40 ГГц),
• камера Fact 10 (26 МГц - 18 ГГц),
• камера Fact 25 (70 МГц - 18 ГГц).
