Камера Fact 25 для тестирования на ЭМС

Камера FACT 25


Характеристики Fact 25


Характеристики электрические


• Частота min: 70 МГц

• Частота max: 1 ГГц


Характеристики физические


• Габариты конструкции камеры Fact 25: д/ш/в – 7,25м/6,95м/4,75м

• Размеры внутренней комнаты: д/ш/в – 7,01м/4,88м/4,26м

• Размер внутренней рабочей области Fact 25: д/ш/в – 3,35м/5,1м/3,39м

Цена по запросу, e-mail: info@ems-kamera.ru

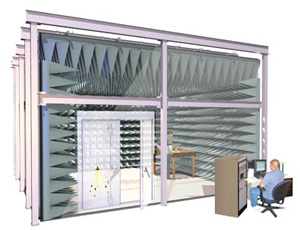

Описание камеры для тестирования FACT 25


Камера FACT 25 представляет собой полу-безэховую камеру ETS-Lindgren, предназначенную для эмиссионной проверки в диапазоне 70 МГц – 18 ГГц (опционально 40 ГГц) и имеет тестовое расстояние 25 метров.

Тестовые камеры серии Fact 25 применяют для контроля качества разных компонентов транспортных средств (стандарт CISPR 25).

Необходимая производительность камеры достигается за счет облицовки стен и потолка абсорберами с высокими поглощающими характеристиками.

Для измерительных камер серии FACT 25 используется абсорбер марки EHP-36PCL. Этот абсорбер (36”) представляет собой поглощающий материал, имеющий пирамидальную форму.

В основе камеры модели Fact 25 лежит модульная система экранирования ETS-Lindgren серии 81.

Для управления измерениями (позиционным оборудованием и пр.) применяется РЧ платформа EMCenter.


Конфигурация Fact 25 (стандартная)


• Латунный стержень с резьбой (заземляющий), диаметр/длина – 1,27см/12,7см

• Одностворчатый встраиваемый контактный механизм серии 201, ручное управление, РЧ экранированная дверь (ширина/высота - 1,2м/2,13м)

• Монтаж корпуса камеры и поглощающих материалов (абсорберов)

• Проектирование и изготовление РЧ защищенного корпуса (7м x 7м x 4,3м), включая фальшпол (30см)

• Абсорбер EHP-36PCL (36”) - пирамидальный поглотительный материал для потолочных и настенных поверхностей

• Два вентиляционных отверстия (30,48см х 30,48см) в потолке

• Две панели соединительные (15,24см x 60,96см)

• Толщина диэлектрической подложки для пола – 3,18мм

• Полиэтиленовая изоляция (6 mil)

• Плитка напольная виниловая – 3,18мм

• Четыре лампы накаливания со светильниками и прожектором (без электрического распределения)

• Комплект для обслуживания двери

• Два фильтра для электропитания 30А, 60Гц (проводка и распределение не входит)

• Испытательный тест MIL-STD-285 на частоте в 1ГГц

• Гарантия: производительность – 5 лет, на фильтры, двери и движущиеся части – 1 год, на оборудование опциональное ETS-Lindgren – 2 года.


Опции дополнительные для Fact-25


• Внутренняя связь

• Противопожарная система

• Распределение электропроводок

• Система мониторинга CCTV

• Измерение поля до 18ГГц

• Измерения затухания до 18ГГц

• Разные варианты моделей двери

• Защитная комната управления (3,05м/3,05м/2,44м)

• Сейсмические расчеты при проектировании сооружения

• Ферритовые плитки (установленные на подвижной тележке)

• Низкий профиль дверного порога (для модели двери серии 201)


Камеры ЭМС серии FACT


Модели камер серии FACT:

камера Fact 3 (26 МГц - 40 ГГц),

камера Fact 5 (26 МГц - 40 ГГц),

камера Fact 10 (26 МГц - 18 ГГц),

камера Fact 25 (70 МГц - 18 ГГц).
