Измерительная камера GTEM 5407
Применение GTEM 5407
• ЭМС
• для испытания
• для разработки
• проверка стандартов
Проводимые измерения GTEM 5407
Макс. размер тестируемых объектов:
• 30 см (высота) х 40 см (ширина)
Измерение излучаемых помех:
• 30 МГц - 18 ГГц (част. диапазон)
• IEC 61000-4-20 (Прил. А)
• ANSI C63.4-2009 (Прил. F)
Измерение устойчивости к излученным помехам:
• 30 МГц - 18 ГГц (част. диапазон)
• IEC 61000-4-20 Прил. В
Цена по запросу, e-mail: info@ems-kamera.ru
Описание измерительной системы GTEM-5407
Камера GTEM 5407 предназначена для тестирования технических средств средних и больших габаритов.
GTEM 5407 является одной из моделей измерительных GTEM-камер ETS-Lindgren.
Измерительная система GTEM 5407 помогает быстро и точно проводить RE и RI испытания.
Тест на RI осуществляется в 2 раза быстрее, чем в любой другой камере, в том числе безэховой камере.
Тест RE возможно провести в течение 15 минут.
Транспортировка камеры 5407 осуществляется в разобранном состоянии.
Комплектация камеры GTEM 5407
Стандартная комплектация
• Дверь основная (ширина/высота) – 74 см/68 см
• Поглощающие материалы ETS-Rantec
• Перегородка - волоконно-оптическая
• Адаптер (7/16”) DIN (N типа)
• Разъем N типа – 3 шт.
• Фильтр линейный – 2 шт.
• Фильтр – 20А
• Описание программы по корреляции излучения
• Руководство по камере (серия 5400)
• Розетки питания (ток переменный) – 2 шт.
• Результаты (индивидуальные) КСВН и TDR тестов
Дополнительные опции
• Система подсветки
• Для основной двери – защищенное окно
• С рамкой и разъемами панель
• Манипулятор ручной EUT
• Пневмонический манипулятор 3-х позиционный (ортонормированный)
• Сборный вентилятор
• Пустая панель (без всего, с разъемами, с рамкой) – 3 шт.

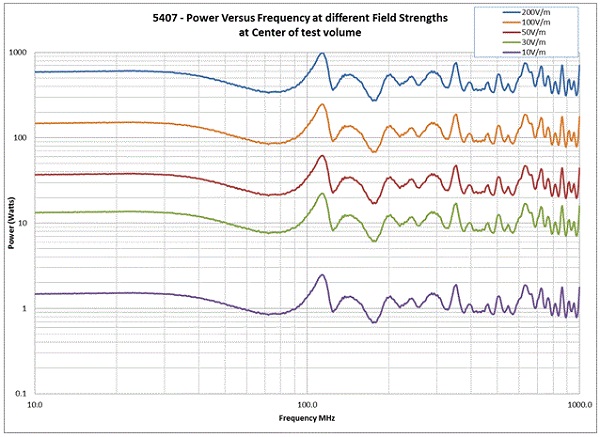

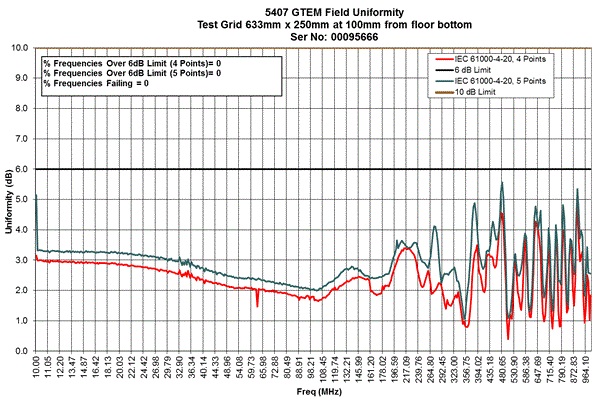

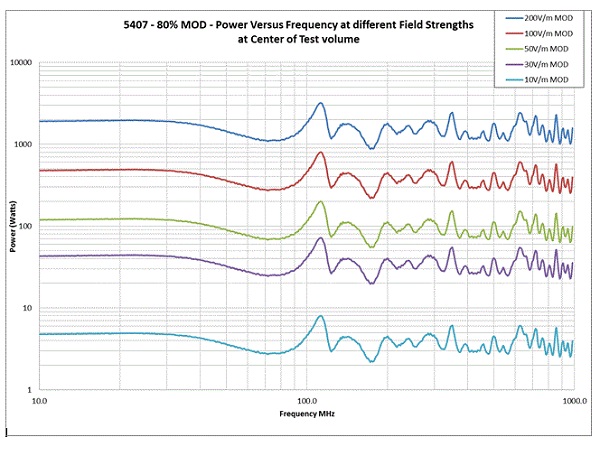

Технические характеристики GTEM 5407
