Измерительная камера GTEM 5411
Применение GTEM 5411
• ЭМС
• исследование на ЭМС
• для разработок и испытаний
• проверка на стандарты
Проводимые измерения GTEM 5411
Макс. размер тестируемых объектов:
• 36,6 см (высота) х 55 см (ширина)
Измерение излучаемых помех:
• 30 МГц - 18 ГГц (част. диапазон)
• IEC 61000-4-20 (Прил. А)
• ANSI C63.4-2009 (Прил. F)
Измерение устойчивости к излученным помехам:
• 30 МГц - 18 ГГц (част. диапазон)
• IEC 61000-4-20 Прил. В
Цена по запросу, e-mail: info@ems-kamera.ru
Описание камеры GTEM 5411
Тестовая камера GTEM 5411 идеально подходит для исследований крупногабаритного оборудования.
Это одна из современных измерительных GTEM-камер ETS-Lindgren.
Функциональная тестовая система GTEM 5411 позволяет легко и быстро производить специалистам RE и RI исследования.
Тест RI в модели 5411 делается быстрее в 2 раза, по сравнению со стандартной камерой, в том числе безэховой камере.
Тест RE возможно провести в течение всего 15 минут.
Комплектация GTEM5411
Стандартная комплектация
• Дверь камеры (ширина/высота) – 68,6 см/92,5 см
• Материалы (поглощающие) - ETS-Rantec
• Перегородка в камере - волоконно-оптическая
• Всего 3 шт. N типа разъемов
• Вентиляция
• 2 шт. линейных фильтров
• 1 шт. 20А фильтр
• Разъяснение ПО корреляции излучения
• Руководство по камере GTEM 5400
• 2 шт. розетки (ток переменный)
• Результаты КСВН и TDR тестов (индивид)
Дополнительные опции
• Доп. дверь с окном
• Доп. дверь без окна
• Доп. панель под разъемы
• Панель (N-типа разъем – 3 шт.)
• Волоконно-оптич. перегородка- 1 шт.
• Манипулятор автоматический – 1 шт.
• Манипулятор ручной – 1 шт.
• DIN (7/16”) к адаптеру (N типа)
• Специальная система освещения
• Секция для питания высокого напряжения
• Доп. фильтр 30 А (1 фаза)
• Доп. фильтр 20 А (1 фаза)
• Доп. фильтр 30 А (3 фазы)
• Телефонный двойной фильтр (аналог RP9001)
• Фильтр (разъем «банан») пост. ток
• Фильтр 5 А (120 В)
• Обучение (теория и практика 2 дня)

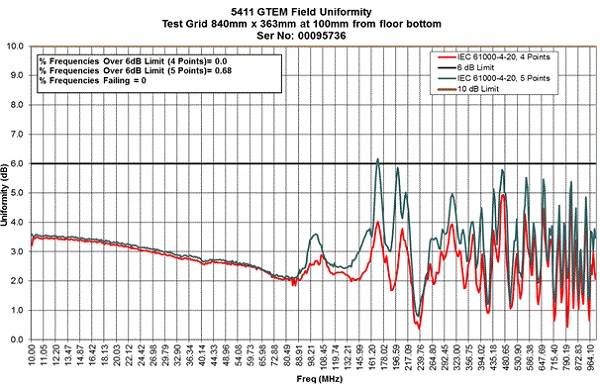

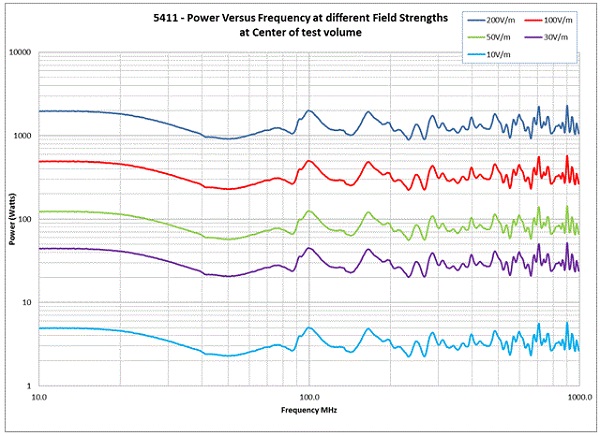

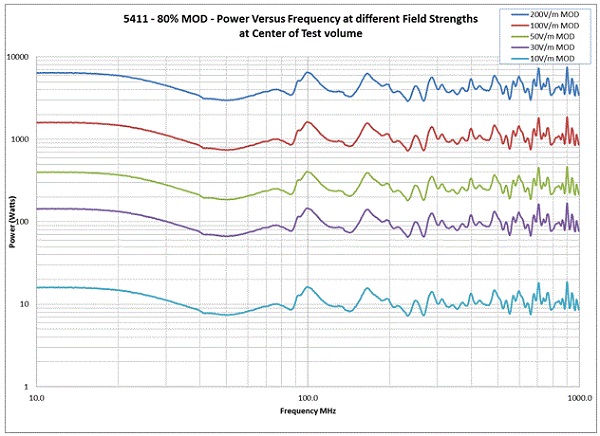

Технические характеристики GTEM 5411
