Диэлектрические столы LDT-1.2 и LDT-1.5

Особенности столов LDT-1.2 и LDT-1.5

• Сверхпрочная конструкция LDT-1.2 и LDT-1.5.

• Используется при тестах излучаемых помех.

• Имеет минимальное влияние на измерения.

• Грузоподъемность стола составляет до 100 кг.

• Сетка с ячейками (10 см2) на столе для оборудования.

• Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

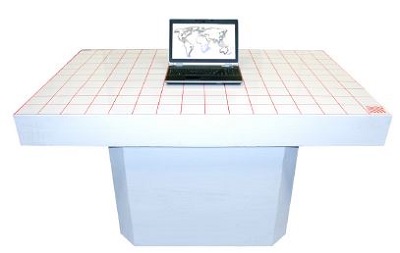

Описание диэлектрических столов LDT-1.2 и LDT-1.5

Диэлектрические столы LDT-1.2 и LDT-1.5 представляют собой модели столов от ETS-Lindgren, которые используются для позиционирования тестирования на ЭМС оборудования.

Данные модели столов имеют легкую портативную конструкцию и выполнены из материалов с низкой диэлектрической проницаемостью, что обеспечивает практически полное отсутствие влияния на излучение измерения, особенно на частотах сверх 1 ГГц.

Для более точного позиционирования и удобного размещения тестируемого оборудования на поверхности диэлектрического стола предусмотрена специальная сетка с ячейками.

Диэлектрическая проницаемость опорной поверхности стола менее 3.0, а сам стол имеет диэлектрическую проницаемость менее 1.03.

Специалистами ETS-Lindgren модели диэлектрических столов LDT-1.2 и LDT-1.5 были протестированы на соответствие ст. CISPR 16-1-4 (р. 5.5). Т.е. эти столы с низкой диэлектрической проницаемостью успешно прошли испытания на влияние измерений излучаемых помех. Испытание производилось в полу-безэховой камере (3 м).

Модели столов диэлектрических LDT-1.2 и LDT-1.5 выпускаются соответствующих размеров: 1,2 х 1 метр и 1,5 х 1 м. Грузоподъемность такого стола диэлектрического составляет до 100 кг. Однако, по требованию Заказчика, диэлектрические столы могут быть произведены ETS-Lindgren требуемых размеров. Т.е. столы могут быть сделаны 1,2 м в диаметре и больше.

Электрические характеристики моделей

Модель стола	Диэлектрическая константа, базы и стола	Диэлектрическая константа, поверхности с сеткой
LDT-1.2	< 1.03	< 3
LDT-1.5	< 1.03	< 3

Физические характеристики моделей

Модель	Длинна стола	Ширина стола	Высота стола	Нагрузка на стол
LDT-1.2	120 см	100 см	80 см	100 кг
LDT-1.5	150 см	100 см	80 см	100 кг

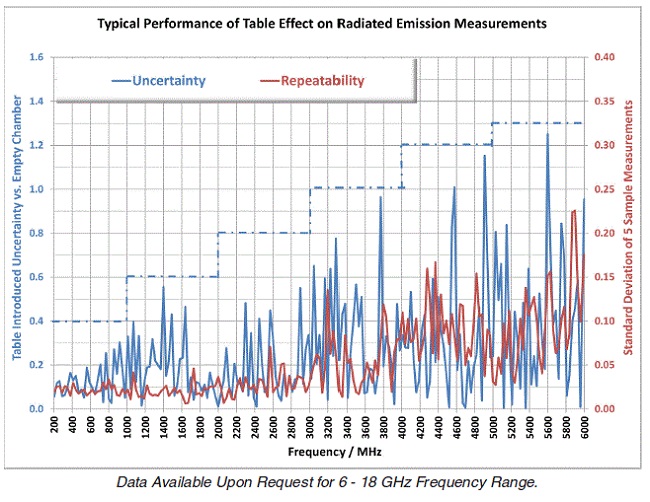

Технические диаграммы столов LDT-1.2 и LDT-1.5
