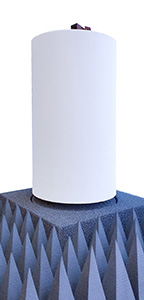

Одноосевой позиционер 2006
Особенности позиционера 2006
• Позиционер 2006: одноосевой.
• Вращение по азимуту: 360 градусов.
• Высокая точность: +/- 0,01 градусов.
• Низкая диэлектрическая проницаемость.
• Регулируемая скорость вращения:
- 8 режимов между 0,25 и 25 RPM.
• Управляется через оптоволоконное соединение.
• РЧ совместимый ротор для непрерывного вращения.
• Мощность EUT 115 или 230 VAC (10 A) для непрерывного вращения.
• Соединение к данным EUT/интерфейсу управления через USB 2.0.
• Совместим с ПО для измерений EMQuest EMQ-100 и EMQ-100 Lite.
• Позиционер 2006 разработан для использования в помещении.
• Производство позиционера 2006: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание позиционера 2006
Позиционер ETS-Lindgren 2006 облегченного типа предназначен для установки, вращения по азимуту небольшого тестового оборудования.
Модель позиционера 2006 используется для снятия азимутальных ДНА пассивных и активных устройств и может управляться EMCenter.
Модель управляется ПО EMQuest/EMQuest Lite для измерений пассивных устройств и ПО EMQuest EMQ-100 для активных устройств.
Позиционер 2006 был выпущен ETS-Lindgren взамен позиционеру 2005.
Позиционирование
Модели 2006 осуществляет позиционирование тестируемого устройства с разрешением 0,01 градусов.
Объекты возможно вращать в непрерывном режиме по часовой/против часовой стрелки на 360 градусов, с заданной скорости (восемь режимов скоростей вращения).
Покрытие позиционера
Конструкция позиционера 2006 обеспечивает минимальные помехи для РЧ полей.
Привод и контрольный блок находятся в РЧ экранированном корпусе. Позиционер с приводом в сборе занимает площадь 61 см х 61 см. Это делает устройство совместимым со стандартными размерами СВЧ-поглотителей (абсорберами).
Для дополнительной изоляции от воздействия на испытываемое устройство (DUT) предусмотрен плоский слой поглощающей пены (5,08 см), который покрывает поверхность позиционера (стол, привод). Такое покрытие стола выдерживает DUT до 25 кг.
Управление
Позиционер 2006 управляется ПК через Ethernet.
Для управления позиционером, например, платформой EMCenter, используются оптоволоконные линии для соединения.
Управление выполняется с помощью специального ПО.
Использование позиционера
Модель позиционера 2006 предназначена для работы в помещении.
Позиционер может использоваться в полу-безэховых, безэховых камерах.
Характеристики позиционера 2006
Электрические характеристики
• Питание: однофазовое.
• Напряжение: 208/230 В тока переменного (50/60 Гц).
Физические характеристики
• Высота базы: 21 см без абсорбера, 26,4 см с абсорбером.
• Высота опорного столба: 87,6 см.
• Номинальная грузоподъемность: до 25 кг.
• Номинальная высота позиционера 2006: 121,9 см.
Дополнительные сведения
Комплектация
• Поворотный стол модели 2006 в сборе.
• Увеличенная полистирольная колонка.
• Стандартная высота колонки для поддержки EUT: 87,6 см.
• Соединение SMA для непрерывного вращения электродвигателя (до 26,5 Гц).
• Волоконно-оптические линии связи (Ethernet).
• Оптоволоконный кабель: 10 м.
• Кабель для локальной сети: 3 м.
• Контактное кольцо для:
- EUT, мощность 115/230 VAC, 10 А;
- USB 2.0 Данные/Интерфейс управления.
• Гарантия на позиционер 2006: 2 года.
• Руководство по эксплуатации.
Опции для модели 2006
• ПО для антенного измерения EMQuest EMQ-100 (стандартная версия).
• ПО для снятия ДНА EMQuest EMQ-100 Lite.
• Дополнительные колонки для EUT (под заказ).
• Держатели EUT на колонки для поддержки EUT позиционера модели 2006.
