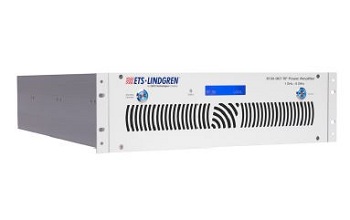

Усилитель мощности РЧ 8100-007

РЧ усилитель мощности 8100-007


Особенности усилителя 8100-007


• 1 - 6 ГГц.

• 10 В/м.

• Требования IEC 61000-4-3.

• Повышенная прочность.

• Создано на базе GaAs технологии.

• Превосходная эффективность.

• Отличная производительность.

• Имеется защитная блокировка для безопасности.

• Производство: ETS-Lindgren.


Цена по запросу, e-mail: info@ems-kamera.ru

Описание усилителя мощности 8100-007


Модель 8100-007 представляет собой РЧ усилитель мощности (75/50 Вт), служащий преимущественно для ЭМС и поддерживающий требования (10 В/м, до 6 ГГц) IEC 61000-4-3.

Использование в модели усилителя 8100-007 технологии GaAs обеспечивает высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность относительно усилителей кремниевых.

Усилитель мощности ETS-Lindgren 8100-007 устойчив к 100% соответствию показателей и имеет минимальные искажения.


Характеристики усилителя 8100-007


Электрические параметры


• Диапазон част: 1 – 6 ГГц.

• Мощность выходная (номинальная):

- 1 – 2,5 ГГц, 75 Вт минимум;

- 2,5 – 6 ГГц, 50 Вт минимум.

• Усиление (вариационное): + 2 дБ.

• Гармоники: - 20 дБс максимум.

• Сопротивление (импеданс) на выходе: 50 Ом.

• Входной коэффициент КСВН: 2:1 max.

• Питание (ток переменный): 100-250 В ± 10% однофазное.

• Линия питания: менее 600 ВА.

• Питание (частот): 50/60 Гц.


Механические параметры


• Удаленный интерфейс: LAN, GPIB.

• РЧ разъемы типа: N.


Физические параметры


• Габариты: 19”, 3U корпус, глубина 630 мм.

• Вес усилителя 8100-007 составляет: 26 кг.

• Корпус (стандартный): стойка крепежная с панелью задней для разъемов.

• Корпус (опционально): стойка стендовая с панелью передней для разъемов.
