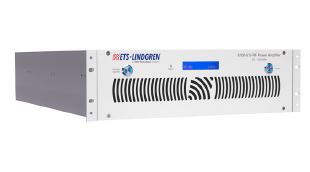

Усилитель мощности РЧ 8100-016

РЧ усилитель мощности 8100-016


Особенности усилителя 8100-016


• 200 В/м, требования MIL-STD 461 RS103.

• Конструкция повышенной прочности.

• Создано на базе GaAs технологии.

• Превосходная эффективность и производительность.

• Имеется защитная блокировка для безопасности.

• Производство: ETS-Lindgren.


Цена по запросу, e-mail: info@ems-kamera.ru

Описание усилителя мощности 8100-016


Модель 8100-016 представляет собой РЧ усилитель мощности (320 Вт), служащий преимущественно для ЭМС и поддерживающий требования (200 В/м) MIL-STD 461 RS103.

Использование в модели усилителя 8100-016 технологии GaAs обеспечивает высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность относительно усилителей кремниевых.

Усилитель мощности ETS-Lindgren 8100-016 устойчив к 100% соответствию показателей и имеет минимальные искажения.


Характеристики усилителя 8100-016


Электрические параметры


• Диапазон част: 8 – 18 ГГц.

• Мощность выходная (номинальная): 320 Вт минимум.

• Усиление (вариационное): + 7,5 дБ.

• Гармоники: 6 дБс максимум.

• Сопротивление (импеданс) на выходе: 50 Ом.

• Входной коэффициент КСВН: 2:1 максимум.

• Питание (ток переменный): 220-240 В ± 10% однофазное.

• Линия питания: менее 1750 ВА.

• Питание (частот): 50/60 Гц.


Механические параметры


• Удаленный интерфейс: LAN, GPIB.

• РЧ разъемы типа: N.


Физические параметры


• Габариты: 19”, 3U корпус, глубина 610 мм.

• Вес усилителя 8100-016 составляет: 33 кг.

• Корпус (стандартный): стойка крепежная с панелью задней для разъемов.

• Корпус (опционально): стойка стендовая с панелью передней для разъемов.
