Безэховая экранированная камера ЭМС
Безэховая камера ЭМС
Безэховая камера представляет собой сооружение или помещение с экранирующим экраном, которое покрыто внутри материалом, поглощающим ЭМ волны (РПМ). Безэховые экранированные камеры используются для испытаний на ЭМС (электромагнитную совместимость) образцов оборудования, испытания антенн на ДНА и прочее. Один из известных производителей безэховых камер является американская компания ETS-Lindgren. В качестве абсорберов (РПМ) производитель применяет пористые материалы, имеющие специальное огнестойкое покрытие. Эти абсорберы легко и просто устанавливаются в камере, исключая при этом какие-либо отражения. Типичный абсорбер имеет форму пирамидки и сделан из вспененного материала с добавлением смеси порошков графита и железа. Иногда, при необходимости, применяется ферритовая плитка, но на более низких частотах, она менее эффективна.
Эффективность безэховых экранированных камер

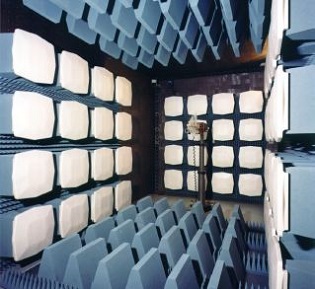

Эффективность безэховой камеры полностью зависит от частоты (минимальной) излучения. Т.е. когда отражение от поверхности безэховой камеры превосходит отражение ВЧ волн. Например, пирамидальные поглотители ETS-Lindgren достигают наилучший эффект, когда на них идет воздействие излучения с длиной волны λ, при чем высота этих пирамид должна составлять примерно λ/4. Очень высокоэффективной камерой ETS-Lindgren является безэховая камера модели SpaceSaver FAR (26 МГц - 40 ГГц).
Требования к безэховым экранированным камерам
Безэховая экранированная камера обычно создается на специальном объекте в помещении, где есть максимальная изоляция от внешних воздействий. Специальное место в камере создается также для измерительного оборудования. В зависимости от задач, типов измерений (ГОСТов), габаритов тестируемого оборудования требуется соответствующий размер безэховой экранированной камеры. Камеры должны удовлетворять стандартам, иметь соответствующий сертификат для тестирований. Все используемое для тестирований оборудование также должно иметь необходимое покрытие. Стандартные безэховые экранированные камеры ETS-Lindgren на частотах 1 ГГц - 40 ГГц обладают уровнем эффективности до -40 дБ. Экранирование обеспечивает ЭМ затухание энергии 60 дБ – 120 дБ на частотах 10 кГц – 100 ГГц. Выбор применяемых измерительных антенн ETS-Lindgren (рупорных, рамочных, логопериодических и пр.), РЧ усилителей мощности, а также другого оборудования зависит от конкретного типа тестирований.
Области применения безэховых экранированных камер
Область применения безэховых экранированных камер разнообразна. Это и тестирования новых образцов на ЭМС, измерения характеристик антенного оборудования, работа в сфере защиты информации, прочее. Предлагаемые Вашему вниманию безэховые экранированные камеры ETS-Lindgren разрабатываются по модульной технологии, что позволяет делать качественный их монтаж в сжатые сроки. Камеры выпускаются в стандартных размерах, либо по ТЗ заказчика, в соответствии с решениями определенных задач. Рабочий частотный диапазон камер составляет от 10 кГц до 40 ГГц или при необходимости выше (до 110 ГГц). В одном случае в безэховых экранированных камерах ETS-Lindgren пол будет собой представлять отражающую металлическую плоскость, которая не будет покрыта РПМ, а в другом случае (для больших частот), стены, потолок и пол будут покрыты РПМ.
