FT-1500 – Ферритовые плитки (30 МГц – 1000 МГц)
Преимущества FT-1500

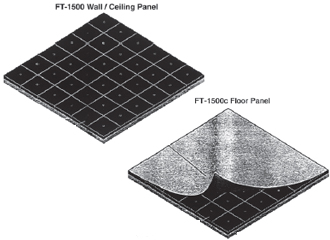

![ЭМС абсорбер FT-1500](/images/foto/ris1_FT-1500.jpg)
• Диапазон абсорбера: 30 – 1000 МГц.
• Точная механическая обработка плитки.
• Простота монтажа/демонтажа плитки.
• Применения плитки FT-1500:
- CISPR16-1-4,
- ANSIC63.4,
- IEC61000-4-3.
• Покрытие потолка, стен, пола.
Характеристики FT-1500
Электрические характеристики
• Частота минимальная: 30 МГц.
• Частота максимальная: 1000 МГц.
• Мощность: 0.26 Вт/см2 (1000 В/м CW).
Физические характеристики
• Размер абсорбера: 60 см х 60 см.
• Высота (номинальная): 2.5 см.
• Вес панели (1 шт.): 15.9 кг.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание ферритовой плитки FT-1500
Абсорберы FT-1500 и FT-1500C представляют собой ферритовые плитки с настраиваемым защитным диэлектрическим слоем, которые образуют высокопроизводительный ультратонкий поглощающий материал.
Толщина такого поглощающего материала ETS-Lindgren может составлять до 7 мм.
Поэтому, по сравнению с традиционными абсорберами, ферритовые плитки FT-1500 и FT-1500C за счет своего малого профиля значительно экономят полезное внутреннее пространство испытательных камер (безэховых камер, полу-безэховых камер и других.), не теряя высоких эксплуатационных характеристик.
Поглотители FT-1500 и FT-1500C производятся с применением точного наслоения на защитный диэлектрический слой.
Каждая из шести сторон поверхность плитки подвергается механической обработке с минимальным допуском, составляющем ± 0.13 мм.
Такая высокая точность обеспечивает абсорберам FT-1500 и FT-1500C ровную и прочную поверхность, предотвращающую появления различных щелей и других дефектов, которые могут негативно повлиять на производительность.
Абсорберы моделей FT-1500 и FT-1500C поставляются в виде твердых панелей размером 60 см х 60 см.
Ферритовая плитка FT-1500 пригодна для покрытия стен, пола, потолка и может крепиться с помощью специальных винтов или других крепежных элементов.
Модель FT-1500C является разновидностью базовой модели FT-1500 и имеет дополнительный специальный «ковер» на поверхности плитки. За счет этого, панели FT-1500C на полу могут легко собираться, перенастраиваться и сниматься при необходимости.
Особенности абсорберов FT-1500 и FT-1500C
Модели абсорберов FT-1500 и FT-1500C представляют широкополосные поглотители, выполненные в тонком профиле.
Данные модели поглощающих материалов эффективно применяются для покрытия потолка, пола и стен испытательных камер для тестирований оборудования на различные стандарты.
Зазоры между плитками FT-1500 сведены к минимуму, благодаря точной производственной обработки каждой из шести сторон ферритовой плитки.
Модульная конструкция ферритовых плиток FT-1500 и FT-1500C позволяет быстро и легко их собирать, перенастраивать, а также при необходимости удалять.
Конфигурация ферритовой плитки FT-1500
Стандартная конфигурация
• Абсорбер FT-1500 - ферритовая плитка с настраиваемым защитным диэлектрическим слоем
• Панель FT-1500 (60 см х 60 см) состоит из 36-ти плиток
