DSH-1250H DuraSorb - Абсорбер ЭМС гибридный (30 МГц – 40 ГГц)
Преимущества DSH-1250H DuraSorb
• Диапазон: 30 МГц – 40 ГГц.
• Используется для CISPR и ANSI C63.4.
• Прочная конструкция абсорбера.
• Высокоточная инсталляция.
• Огнестойкость и водостойкость.
• Используется в ЭМС камерах:
- тестовые камеры 5 метров,
- тестовые камеры 10 метров.
• Производство абсорбера: ETS-Lindgren.
Конфигурация DSH-1250H
• Абсорбер гибридный (полистирол).
• База монтажная (универсальная).
• Полистирольная белая верхушка.
• Подложка абсорбера ферритовая.
Цена по запросу, e-mail: info@ems-kamera.ru

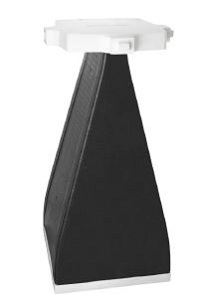

Описание абсорбера DSH-1250H DuraSorb
Абсорбер DSH-1250H DuraSorb является последней разработкой ETS-Lindgren и представляет собой гибридный безэховый поглотитель с низким профилем.
Данная модель DSH-1250H сочетает все высокую производительность проверенных временем материалов FerroSorb и отличные свойства абсорберов серии PS ETS-Lindgren.
Поглотители DuraSorb сконструированы с использованием пластин, состоящих из жесткого пористого материала, равномерно распределенного по всему объему.
Абсорбер DuraSorb DSH-1250H идеально подходят для 5 и 10 метровых измерительных камер.
Данный поглощающий материал DSH-1250H обеспечивает плавный переход от свободного пространства к полному сопротивлению основания ферритовых плиток.
Оптимизированная конструкция абсорбера DSH-1250H гарантирует высокую степень производительности как на частотах низких, так и свыше 1 ГГц.
Уровень поглощения DuraSorb подходит для полу-безэховых камер с тестовой зоной 5 и 10 метров, для измерений согласно ст.ANSI-C63.4 и ст.CISPR-16.
Абсорберы DuraSorb DSH-1250H поставляются в оптимальном разобранном виде, что уменьшает объем продукции во время транспортировки.
Установка поглотителей DSH-1250H DuraSorb легко и просто монтируются на стены ил потолок камеры, их можно выравнивать с геометрической точностью.
Характеристики абсорбера DSH-1250H
Электрические характеристики
• Частота минимальная модели: 30 МГц.
• Частота максимальная модели: 40 ГГц.
Физические характеристики
• Ширина/Глубина: 60 х 60 см.
• Высота с ферритовыми плитками: 125 см.
• Вес без ферритовых плиток: 10,7 кг.
• Вес с ферритовыми плитками: 26,8 кг.
Технические диаграммы

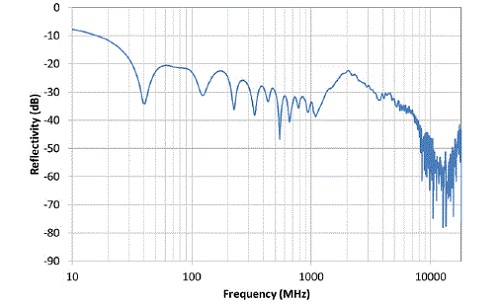

• Производительность абсорбера DSH-1250H
