FS-300 FerroSorb - Абсорбер ЭМС (30 МГц – 40 ГГц)

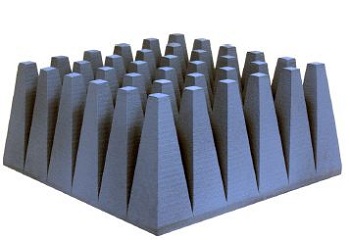

ЭМС абсорбер FS-300

Преимущества FS-300 FerroSorb


• Широкая полоса: 30 МГц – 40 ГГц.

• Профиль FS-300 FerroSorb малого размера.

• Используется с ферритовыми плитками.

• Выдерживает мощность до 775 Вт/м2 CW.

• Высокая степень огнестойкости материала.

• Отвечает требованиям:

- IEC 61000-4-3 (пол),

- sVSWR (пол) для CISPR 16,

- ст.MIL-STD-461D,

- ст.RTCA-DO-160,

- ст.CISPR 25.

• Идеально для некритичной зоны ЭМС камеры (3 м).

• Разные цвета поглощающего материала (под заказ).

• Производитель абсорбера: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание ЭМС абсорбера FS-300 FerroSorb


ЭМС абсорбер FS-300 является одним из современных гибридных материалов ETS-Lindgren из серии FerroSorb, который представляет собой широкополосный поглотитель, оптимизированный для ЭМС испытаний.

Поглотитель FerroSorb FS-300 сочетает высокую производительность пенно-углеродного материала с применением ферритовых плиток FT-1500.

Материал FS-300 также эффективен для покрытия ЭМС камер (3 метра).


Особенности ЭМС абсорбера FS-300


Частотный диапазон


Абсорбер FerroSorb FS-300 характеризуется широкой частотной полосой (30 МГц – 40 ГГц), которая поддерживает требования ст.MIL-STD 461 и ст.CISPR 25.

FerroSorb FS-300 имеет достаточное поглощение для покрытия пола согласно IEC#61000-4-3, а также для использования в полностью безэховых камерах при тестах свыше 1 ГГц согласно CISPR 16.


Малый профиль


Несмотря на то, что поглотитель FS-300 FerroSorb обладает малым размером профиля (30 см), он имеет отличные поглощающие характеристики на частотах 30 МГц – 40 ГГц.

Стандартный размер блока ЭМС абсорбера FS-300 составляет 60 х 60 см.

Блок FS-300 состоит их 36 шт. усеченных пирамидок.


Ферритовые плитки


ЭМС абсорбер FerroSorb FS-300 обеспечивает высокое поглощение на низких частотах при условии использования его вместе с ферритовыми плитками.


Мощностные возможности


Как и другие модели абсорберов FerroSorb, модель FS-300 может выдерживать мощность до 775 Вт/м2 в режиме CW в диапазонах ВЧ и СВЧ.

За промежуток времени до 10 минут поглотитель модели FS-300 переносит до 2650 Вт/м2 при потоке мощности, составляющем 1000 Вт.


Огнестойкость


Огнестойкость поглощающего материала FerroSorb FS-300 отвечает требованиям по NRL-8093 (тест #1, #2, #3), Тр.MIT MS-8-21, DIN-4102-B2, TI-2693066, UL-94.

Модель FS-300 имеет индекс 35 распространения пламени (ASTM E84-84) и 450 – индекс задымления.


Стандарты соответствия


Абсорбер FS-300 (ETS-Lindgren) по своим характеристикам и свойствам отвечает требованиям MIL-STD-461D, CISPR 25 и RTCA DO 160.

FerroSorb FS-300 может эффективно использоваться для покрытия некритичных зон (например, на потолке над антенной башней) в тестовых камерах FACTTM.

Кроме того поглощающий материал FS-300 идеально подходит для напольного покрытия при тестированиях на частотах свыше 1 ГГц по CISPR 16 и др. стандартов.


Цвет абсорбера


Абсорберы FS-300 доступны в разных цветовых тонах.

Однако о возможном цветовом исполнении необходимо уточнять заранее.


Характеристики абсорбера FS-300


Электрические показатели


• Частота минимальная: 30 МГц

• Частота максимальная: 40 ГГц

• Мощность (CW): 540.0 В/м, 775.0 Вт/м2

• Допустимая мощность: 1000.0 В/м, 2650.0 Вт/м2


Физические показатели


• Длина/Ширина/Высота: 60см/60см/30см


Техническая диаграмма

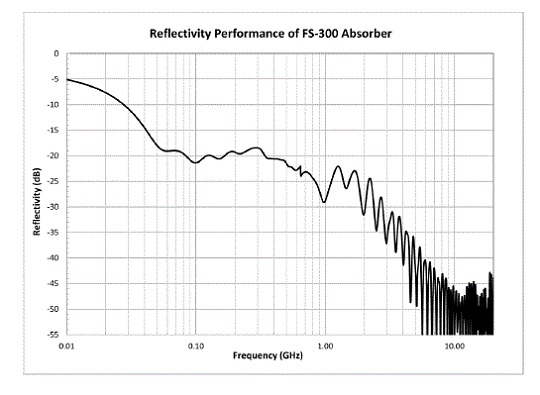

• Производительность абсорбера FS-300

FS300 Reflectivity Performance
