DSH-600H DuraSorb - Абсорбер ЭМС гибридный (30 МГц – 40 ГГц)
Преимущества DSH-600H DuraSorb
• Диапазон: 30 МГц до > 40 ГГц.
• Высокоточная инсталляция абсорберов.
• Идеально для измерительных камер:
- камеры 3 метра,
- камеры 5 метров.
• Стандарты:
- ANSI C63.4,
- ст.MIL-STD-461,
- CISPR 16, CISPR 25.
• Конструкция:
- прочная,
- водостойкая,
- огнестойкая.
• Производитель абсорберов: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание абсорбера DSH-600H DuraSorb
Абсорбер DSH-600H DuraSorb является одной их последних разработок ETS-Lindgren и представляет собой гибридный низкопрофильный безэховый поглотитель.
Данная модель DSH-600H сочетает все высокую производительность проверенных временем материалов FerroSorb и отличные свойства абсорберов серии PS ETS-Lindgren.
Поглотители DuraSorb сконструированы с использованием пластин, состоящих из жесткого пористого материала, равномерно распределенного по всему объему.

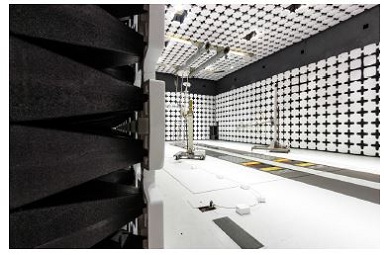

Абсорбер DuraSorb DSH-600H идеально подходят для измерительных камер с зоной 3 и 5 метров.
Данный поглощающий материал DSH-600H обеспечивает плавный переход затухания через свободное пространство до основания ферритовых плиток.
Оптимизированная конструкция абсорбера DSH-600H гарантирует высокую степень производительности, как на частотах низких, так и высоких.
Коэффициент отражения DSH-600H составляет на частотах 60 МГц – 3 ГГц более 17 дБ, на частоте выше 4 ГГц - более 20 дБ, а при свыше 8 ГГц – более 35 дБ.
Уровень поглощения DuraSorb подходит для полу-безэховых камер с тестовой зоной 3 и 5 метров, для измерений согласно ст.ANSI-C63.4 и ст.CISPR-16, а также отвечает MIL-STD-461 и CISPR 25.
Установка абсорберов DSH-600H DuraSorb (на стены или потолок камеры) не вызывает затруднений, инсталляция проводится с высокой геометрической точностью.
Конфигурация DSH-600H
Стандартная конфигурация
• Абсорбер гибридный (полистирол)
• База монтажная (универсальная) PS-1001
• Полистирольная белая верхушка
• Подложка абсорбера ферритовая
Дополнительные опции
• Полистирольные белые верхушки
Характеристики абсорбера DSH-600H
Электрические характеристики
• Частота минимальная модели: 30 МГц
• Частота максимальная модели: > 40 ГГц
Физические характеристики
• Высота/Ширина/Глубина: 60 х 60 х 60 см
• Вес без ферритовых плиток: 2,7 кг
Технические диаграммы

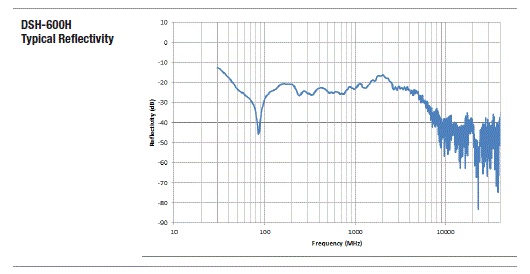

• Производительность абсорбера DSH-600H
