FS-200 FerroSorb - Абсорбер ЭМС (30 МГц – 40 ГГц)

Преимущества FS-200 FerroSorb

• Широкая полоса: 30 МГц – 40 ГГц.

• Малого размера профиль абсорбера.

• Подкладка с ферритовыми плитками.

• Выдерживает мощность (max): 775 Вт/м2 CW.

• Высокая степень огнестойкости.

• Отвечает требованиям:

- ст.MIL-STD-461D/E/F,

- ст. RTCA-DO-160,

- ст. CISPR 25.

• Для некритичной зоны ЭМС камеры (3 м).

• Разные цвета абсорбера (под заказ).

• Производство абсорбера: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание материала FerroSorb FS-200

ЭМС абсорбер FS-200 является одним из гибридных материалов ETS-Lindgren из серии FerroSorb и представляет собой широкополосный поглотитель, который оптимизирован для ЭМС тестирования.

Модель FerroSorb FS-200 сочетает высокую производительность пенно-углеродного материала с применением ферритовых плиток.

Поглощающий материал FS-200 эффективен для покрытия ЭМС камер (3 метра).

Особенности ЭМС абсорбера FS-200

Частотный диапазон

Абсорбер FerroSorb FS-200 обладает широкой частотной полосой (30 МГц – 40 ГГц), которая поддерживает требования ст.MIL-STD 461 и ст.CISPR 25.

Малого размера профиль

Несмотря на то, что поглощающий материал FerroSorb FS-200 имеет малого размера профиль (всего 20 см), он обладает отличными поглощающими характеристиками.

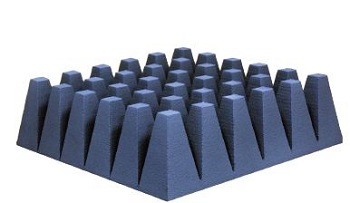

Блок такого абсорбера, размером 60 х 60 см, состоит из 36-ти усеченных пирамидок.

Ферритовые плитки

Абсорбер FerroSorb FS-200 с использованием ферритовых плиток эффективен для поглощения на низких частотах.

Мощностные возможности

Модель поглотителя FS-200 отличается стойкостью к высоким мощностям.

FerroSorb FS-200 выдерживает до 775 Вт/м2 в режиме CW в диапазонах ВЧ и СВЧ.

В течение 10 минут материал FS-200 может безболезненно переносить до 2650 Вт/м2 при потоке мощности до 1000 Вт.

Огнестойкость

Огнестойкость материала отвечает требованиям по NRL-8093 (тест #1, #2, #3), MIT MS-8-21, DIN-4102-B2, TI-2693066, UL-94.

Стандарты соответствия

Абсорбер ETS-Lindgren модели FS-200 соответствует требованиям прочности MIL-STD-461D/E/F и производительности RTCA-D0-160 и идеально подходит для оснащения некритичных зон ЭМС камер FACTTM.

Характеристики абсорбера FS-200

Электрические показатели

• Частота max: 40 ГГц

• Частота min: 30 МГц

• Мощность (CW): 540.0 В/м, 775.0 Вт/м2

• Допустимая мощность: 1000.0 В/м, 2650.0 Вт/м2

Физические показатели

• Длина/Ширина/Высота: 60см/60см/20,3см

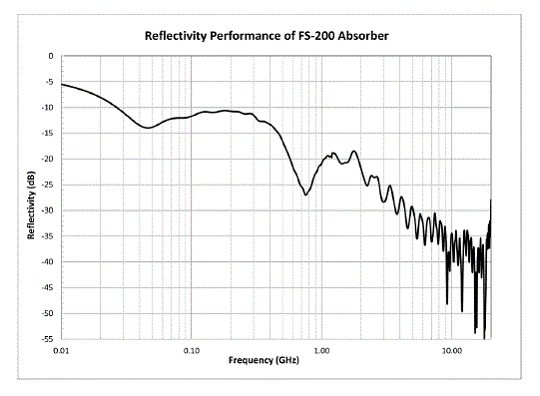

Техническая диаграмма

• Производительность абсорбера FS-200
