EMC-20PCL – Абсорбер ЭМС (80 МГц – 40 ГГц)

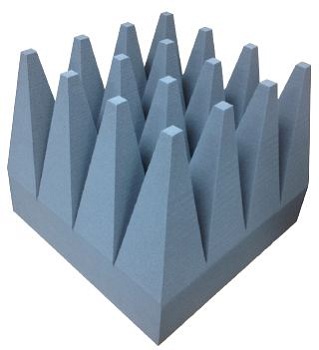

ЭМС абсорбер EMC-20PCL

Преимущества абсорбера EMC-20PCL


• Широкий диапазон EMC-20PCL: 80 МГц – 40 ГГц


• Идеально подходит для новых и модифицированных камер


• Высокоустойчив к различного рода деформации


• Уменьшенный профиль с тупыми наконечниками пирамидок


• Применяется для тестов на: MIL-STD-461D/E/F ст. и RTCA-DO-160 ст.


• Абсорбер производится в различных цветах (под заказ)


• Выдерживает излучение поля (CW) 200 V/m


• Выдерживает мощность (max): 775 Вт/м2


• Рабочая температура (max): 90 C


• Огнестойкость ст.: NRL 8093 (тест) 1, 2, 3, ст.MIT MS-8-21, DIN 4102-B2 и UL 94


• Производство абсорбера: ETS-Lindgren


Цена по запросу, e-mail: info@ems-kamera.ru

Характеристики абсорбера EMC-20PCL


Электрические показатели


• Частота max: 40 ГГц

• Частота min: 80 МГц

• Мощность (обслуживания): 600.0 В/м, 775.0 Вт/м2

• Допустимая мощность: 1000.0 В/м, 2650.0 Вт/м2


Физические показатели


• Длина/Ширина/Высота: 61см/61см/50,8см

• Огнезащита: NRL 8093 (тест) 1, 2 & 3 MIT MS-8-21, DIN 410-B2 и UL 94

• Вес абсорбера EMC-20PCL составляет: 4,6 кг


Описание абсорбера EMC-20PCL


Особенности ЭМС поглотителя EMC-20PCL


Абсорбер EMC-20PCL представляет собой широкополосный поглощающий материал ETS-Lindgren, который оптимизирован для использования при ЭМС тестировании.

Модель EMC-20PCL выполняется из полистирола или полиуретана и имеет пирамидальную форму.

Данный абсорбер сочетает в себе сбалансированные диэлектрические свойства и имеет затупленные геометрические наконечники для низких частот.

Поглощающий материал EMC-20PCL, наполненный графитом, используется для высоких частот, составляющих свыше 2 ГГц.

Современная конструкция абсорбера высокого качества обеспечивает высокую степень защиты от пожара и воды.

Технология изготовления позволяет в процессе производства EMC-20PCL пропитывать материал специальным покрытием и принимать точную форму пирамидок после затвердевания.


Применение для новой или модифицированной камере


Абсорбер EMC-20PCL может использоваться в любой (новой или модернизированной) полу-безэховой или безэховой камере.

Этот поглощающий материал возможно применять при любой постройке тестовых камер.


Затупленные пирамидки уменьшают профиль


Поглощающий материал EMC-20PCL имеет уменьшенный профиль за счет использования затупленных наконечников пирамидок.

Такая конструкция затупленных пирамидок значительно уменьшает вероятность их повреждения.


Стойкость материала


Поглотитель модели EMC-20PCL производится из состава, который способствует огнестойкости и влагостойкости.

Материал абсорбера не боится деформаций, всегда оставаясь в своей форме.

Материал имеет большой срок эксплуатации и не теряет долгое время своих радиочастотных характеристик.


Разные цвета


Абсорбер модели EMC-20PCL доступен в оригинальном синем цвете, а также, при желании Заказчика, в белом и черном цветах.


Стандарты соответствия


Модель EMC-20PCL соответствует требованиям прочности MIL-STD-461D/E/F и производительности RTCA-D0-160 и идеально подходит для оснащения новых сооружений или для реконструкции старых.

Эффективность абсорбера EMC-20PCL распространяется на диапазон 80 МГц – 40 ГГц.


Широкополосная производительность


Технология изготовления EMC-20PCL методом двойной пропитки обеспечивает улучшенную отражательную способность ниже 200 МГц.

Каждый абсорбер проверяется на степень отражательной способности в частотах 20 – 300 МГц.


Напряженность поля


Поглощающий материал модели EMC-20PCL может применяться для ЭМС тестирования в самых сильных излучаемых полях, напряженностью 200 В/м (110 Вт/м2) непрерывной волны.

Максимальная температура эксплуатации составляет 90 С.


Мощность


Абсорбер EMC-20PCL отличается стойкостью к высоким мощностям.

Данная модель выдерживает до 775 Вт/м2 в режиме CW в диапазонах ВЧ и СВЧ.


Стандарты


Поглотитель EMC-20PCL соответствует требованиям по огнестойкости NRL 8093, 1/2/3, ст. MIT MS-8-21, UL 94 и DIN 4102-B2 тесты на воспламеняемость.

Абсорбер EMC-20PCL поддерживает требования ASTM E84-84 (распространение пламени) индекс 35 и распространение дыма - индекс 450.


ТехническИе диаграммы

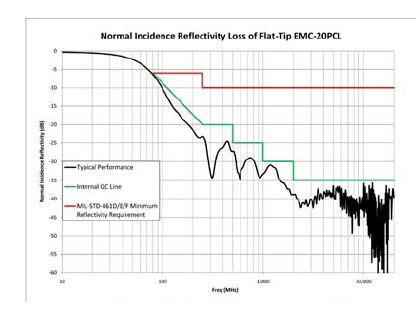

• Производительность безэхового абсорбера EMC20PCL

EMC20PCL NIRLoss
