FS-1500H FerroSorb - Абсорбер ЭМС (30 МГц – 40 ГГц)

ЭМС абсорбер FS-1500H


Преимущества FerroSorb FS-1500H


• Сверхширокополосный диапазон: 30 МГц – 40 ГГц.

• Применение для тестовых камер (10 метров).

• Мощностные возможности: до 200 В/м.

• Высокая огнестойкость и водостойкость.

• Подавление ЭМИ для высокоточных измерений.

• Обеспечивает превосходную производительность.

• Огнестойкость согласно:

- NRL-8093 (тест #1, #2, #3), MIT MS-8-21, DIN-4102-B2, TI-2693066, UL-94.

• Производство абсорбера: ETS-Lindgren.



Цена по запросу, e-mail: info@ems-kamera.ru

Описание ЭМС абсорбера FS-1500H FerroSorb


ЭМС абсорбер FerroSorb FS-1500H представляет собой оптимизированный гибридный поглотитель ETS-Lindgren, сочетающий высокую производительность пенно-углеродного материала с применением ферритовых плиток.

Поглощающий материал FS-1500H (FerroSorb) разработан производителем специально для испытательных ЭМС камер 10 метров.

Этот сверхширокополосный материал (30 МГц – 40 ГГц) обеспечивает высочайший уровень поглощения и выдерживает большие мощности, идеально сохраняя при этом свою форму профиля.

При оснащении тестовой ЭМС камеры абсорберами FS-1500H возможно достигнуть гораздо большую производительность (с затуханием +/- 3.5 дБ) согласно CISPR 16-1-14 и ANSI C63.4.

Отличное подавление ЭМИ с помощью FS-1500H способствует точнейшим измерениям в соответствии с MIL-STD 461E и IEC#61000-4-3.


Особенности поглотителя FerroSorb FS-1500H


Поглотитель FerroSorb FS-1500H (ETS-Lindgren) изготавливается из пенополиуретанового материала и проходит серьезную проверку качества на всем этапе его производства.

В абсорбере FS-1500H используется инновационное огнезащитное покрытие, он не боится влаги, сохраняет свои физические свойства и радиочастотные характеристики в течение долгого времени эксплуатации.

Составная конструкция поглотителя FerroSorb FS-1500H включает в себя все лучшее, что есть у ферритовых плиток и обладает высокой степенью поглощения на широкой полосе частот (30 МГц – 40 ГГц).

FerroSorb модели FS-1500H обладает прекрасными мощностными показателями, которые позволяют проводить тестирования при непрерывном воздействии до 200 В/м.

Уменьшенный размер абсорбера FS-1500H (по сравнению с обычными абсорберами) позволяет существенно сэкономить полезную площадь в ЭМС камерах и других испытательных комплексах.

На нижних критических частотах 30 МГц – 500 МГц тесты проводятся с коаксиальным вертикальным волноводом (IEEE 1128), на высоких частотах используется оборудование NRL.


Применение FerroSorb поглотителя FS-1500H


Поглощающий сверхширокополосный материал ETS-Lindgren модели FS-1500H обеспечивает превосходную производительность и разработан для ЭМС камер (10 метров).

Высокие поглощающие характеристики и большие мощностные возможности позволяют использовать FerroSorb FS-1500H для: ANSI-C63.4, военн.MIL-STD 461, IEC#61000-4-3 и CISPR#16-1-4.


Характеристики абсорбера FS-1500H


Электрические характеристики


• Частота минимальная модели: 30 МГц

• Частота максимальная модели: 40 ГГц

• Мощность максимальная: 200 В/м CW


Физические характеристики


• Размеры панели: 60 х 60 см

• Вес составляет: 5,9 кг/м2

• Номинальная высота: 150 см


Технические диаграммы

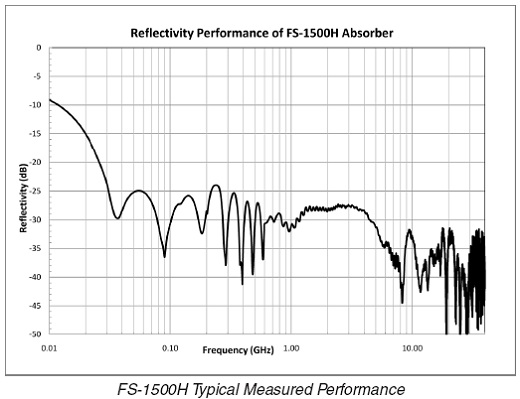

• Производительность ЭМС абсорбера FS-1500H

FS-1500H Performance
