FS-1250H FerroSorb - Абсорбер ЭМС (30 МГц – 40 ГГц)
Преимущества FerroSorb FS-1250H
• Сверхширокий диапазон FerroSorb: 30 МГц – 40 ГГц.
• Мощностные возможности: до 200 В/м.
• Подавление ЭМИ для высокоточных измерений.
• Высокая огнестойкость и водостойкость.
• Обеспечивает превосходную производительность.
• Применение для тестовых камерах (10 метров).
• Производитель абсорбера: ETS-Lindgren.
Характеристики абсорбера FS-1250H
Электрические характеристики
• Частота минимальная модели: 30 МГц.
• Частота максимальная модели: 40 ГГц.
• Мощность максимальная: 200 В/м CW.
Физические характеристики
• Размеры: 60 см х 60 см.
• Высота (номинал): 125 см.
Цена по запросу, e-mail: info@ems-kamera.ru

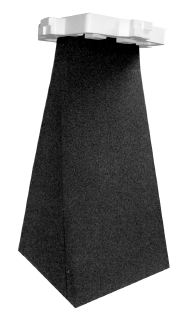

Описание ЭМС абсорбера FS-1250H FerroSorb
ЭМС абсорбер FerroSorb FS-1250H представляет собой оптимизированный гибридный поглотитель ETS-Lindgren, который сочетает высокую производительность пенно-углеродного материала с применением ферритовых плиток.
Поглощающий материал FS-1250H (FerroSorb) был разработан для испытательных 10-ти метровых ЭМС камер.
Этот сверхширокополосный материал (30 МГц – 40 ГГц) обеспечивает прекрасный уровень поглощения и высокие мощностные способности, идеально сохраняя свою форму профиля.
При оснащении тестовой камеры ЭМС абсорберами FS-1250H возможно достигнуть большую производительность (с затуханием +/- 3.5 дБ) согласно CISPR 16-1-14 и ANSI C63.4.
Отличное подавление ЭМИ с помощью FS-1250H способствует высокоточным измерениям в соответствии с MIL-STD 461E и IEC#61000-4-3.
Особенности поглотителя FerroSorb FS-1250H
Поглотитель FerroSorb FS-1250H (ETS-Lindgren) изготавливается из пенополиуретанового материала и проходит серьезную проверку качества на всем этапе его производства.
В абсорбере FS-1250H используется инновационное огнезащитное покрытие, он не боится влаги, сохраняет свои физические свойства и радиочастотные характеристики в течение долгого времени эксплуатации.
Составная конструкция поглотителя FerroSorb FS-1250H включает в себя все лучшее, что есть у ферритовых плиток и обладает высокой степенью поглощения на широкой полосе частот (30 МГц – 40 ГГц).
FerroSorb модели FS-1250H обладает превосходными мощностными показателями, которые позволяют проводить тестирования при непрерывном воздействии до 200 В/м.
Уменьшенный размер абсорбера FS-1250H (по сравнению с обычными абсорберами) позволяет существенно сэкономить полезную площадь в ЭМС камерах и других испытательных комплексах.
На нижних критических частотах 30 МГц – 500 МГц тесты проводятся с коаксиальным вертикальным коаксиальным волноводом (IEEE 1128), на высоких частотах используется оборудование NRL.
Применение поглотителя FS-1250H FerroSorb
Поглощающий сверхширокополосный материал ETS-Lindgren модели FS-1250H обеспечивает превосходную производительность и разработан для ЭМС камер (10 метров).
Высокие поглощающие характеристики и большие мощностные возможности позволяют использовать FerroSorb FS-1250H для: ANSI-C63.4, военн.MIL-STD 461, IEC#61000-4-3 и CISPR#16-1-4.
