FS-600H FerroSorb - Абсорбер ЭМС (30 МГц – 40 ГГц)
Преимущества FS-600H FerroSorb
• Широкая полоса: 30 МГц – 40 ГГц.
• Мощностные возможности: 200 В/м.
• Применение для тестовых камер:
- камеры 3 метра,
- камеры 5 метров.
• Объем < 1/2 объема обычного ЭМС абсорбера.
• Оптимизация для высокой эффективности.
• Отвечает требованиям огнестойкости по:
- NRL-8093 (#1, #2, #3 tests),
- MIT-MS-8-21,
- DIN-4102-B2,
- TI-2693066,
- UL-94.
• Производитель поглотителя: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание ЭМС абсорбера FS-600H FerroSorb
ЭМС абсорбер FS-600H представляет собой оптимизированный гибридный поглотитель FerroSorb (ETS-Lindgren), который сочетает отменную производительность благодаря пенно-углеродному материалу и ферритовых плиток.
Поглотитель модели FS-600H рассчитан на частоты 30 МГц – 40 ГГц, соответствуют EN-50147-2 и ANSI-C63.4, может эффективно применяться для тестовых ЭМС камер 3 и 5 метров.
Прекрасные характеристики, отличное подавление ЭМИ, позволяют применять FS-600H для точных измерений в соответствии с MIL-STD 461E, IEC№61000-4-3, EN 55022 и другими ЭМС тестами.
Особенности поглотителя FerroSorb FS-600H
Поглотитель ETS-Lindgren FS-600H (FerroSorb) делается из пенополиуретанового материала и проходит строгую проверку качества на всем этапе его производства.
В абсорбере FS-600H используется инновационное огнезащитное покрытие, предохраняющее от влаги и от огня.
Модель FS-600H даже при мощном воздействии ЭМИ отлично сохраняет свои физические свойства и радиочастотные характеристики.
Составная конструкция FerroSorb FS-600H включает лучшее, что есть у ферритовых плиток и обладает высокой степенью поглощения на широкой полосе частот (30 МГц – 40 ГГц).
FerroSorb FS-600H обладает прекрасными мощностными показателями, которые позволяют проводить испытания при непрерывном воздействии до 200 В/м.
Размер абсорбера FS-600H (по сравнению с обычными ЭМС абсорберами) позволяет существенно сэкономить полезную площадь в ЭМС камерах.
На нижних частотах 30 МГц – 500 МГц тесты проводятся с коаксиальным вертикальным коаксиальным волноводом (IEEE 1128), на высоких частотах используется оборудование NRL.
Характеристики абсорбера FS-600H
Электрические характеристики
• Частота минимальная модели: 30 МГц
• Частота максимальная модели: 40 ГГц
• Мощность максимальная: 200 В/м CW
Физические характеристики
• Размеры панели: 60 х 60 см
• Вес с ферритовыми плитками: 20 кг
• Монтаж: крепеж механический
Технические диаграммы

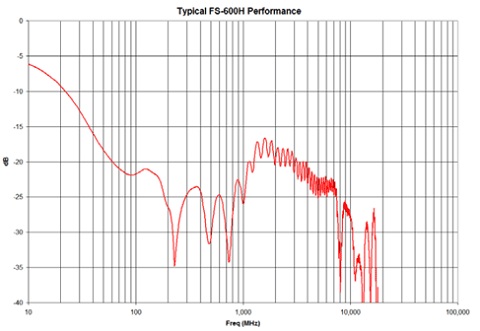

• Производительность ЭМС абсорбера FS-600H
