Дипольная магнитная антенна 3127



антенна 3127

Особенности антенны EMCO 3127


• Диапазон 3127: 440 МГц – 2665 МГц.

• Тестирование CTIA пульсации.

• Конструкция: резонансные петли.

• Тип диаграммы: всенаправленный.

• Тип соединения: SMA (Female).

• Номинальный импеданс: 50Ом.

• Типичный коэффициент КСВН: <5:1.

• Максимальная непрерывная мощность: 1Вт.

• Отвечает CTIA (+/- 0,1дБ) требованиям симметрии.

• Для соответствия CTIA сотовой связи, интернета.

• Диапазон частот покрывает диапазоны беспроводных устройств.

• Производство диполей 3127: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание дипольной антенны 3127


Антенна 3127 представляет собой серию дипольных магнитных антенн ETS-Lindgren, работающих в общей сложности в диапазоне 440 – 2665 МГц. Диполи разработаны в виде резонансных петель для CTIA тестирования (± 0,1 дБ симметрии) сотовой связи, интернета. Антенны позволяют измерять частоты и пульсацию.

Всенаправленные антенны 3127 имеют структуру магнитного диполя, диаграмма которого близка к полу-волноводному электрическому резонансному диполю. Ее диаграмма имеет такую же пиковую, а также нулевую ориентацию. Вектор напряженности электрического поля по азимуту перпендикулярен оси, вектор напряженности поля магнитного параллелен оси.

Конструкция петли позволяет запитывать антенну с конца, что позволяет избежать использование кабеля и взаимного влияния, которые мешают симметрии. Интегральные четырех-волновые дроссели и/или нагрузка ферритовая (в зависимости от частотного диапазона) также помогают уменьшить взаимное влияние кабелей. Такая конструкция антенны 3127 обеспечивает исключительную симметрию для того, чтобы соответствовать CTIA по испытанию на пульсации.

Все резонансные петли модели 3127 имеют более высокую симметрию, чем + / -0,1дБ (пик от 0,2дБ до нуля), по крайней мере в диапазоне + / -5 МГц вокруг обозначенной центральной частоты. Коэффициент VSWR меньше 5:1 на частоте резонансной, которая повыше, чем обозначенная частота симметрии. Для справочных целей значения КУ (коэффициента усиления), симметрии предоставляются для диапазона 200 МГц - 300 МГц (зависит от модели) с центрированной частотой. Петли имеют номинальное значение импеданса в 50Ом, непрерывную максимальную мощность передачи в 1Вт и оборудованы разъемом SMA (Female).

Рамки диполей 3127 калибруются с помощью аккредитованных A2LA процедур с типичной погрешность измерения +/- 1,0дБ на центральной частоте. А при калибровке диполи также проходят сертификацию на соответствие +/- 0,1дБ симметрии, что необходимо для испытаний пульсаций, согласно CTIA. Максимальная пульсация, КСВН, коэффициент усиления определяются при каждой калибровке.


Характеристики антенны 3127


Электрические характеристики моделей диполей 3127


Модель диполяЧастотаСоединениеИмпеданс (ном.)Макс. пост. мощностьКСВН
3127-450440 - 460 МГцSMA (Female)50 Ом1 Вт <5:1
3127-700690 - 710 МГцSMA (Female)50 Ом1 Вт <3:1
3127-850840 - 860 МГцSMA (Female)50 Ом1 Вт <3:1
3127-880870 - 890 МГцSMA (Female)50 Ом1 Вт <3:1
3127-920910 - 930 МГцSMA (Female)50 Ом1 Вт <3:1
3127-15751565 - 1585 МГцSMA (Female)50 Ом1 Вт <3:1
3127-17321722 - 1742 МГцSMA (Female)50 Ом1 Вт <3:1
3127-17681758 - 1778 МГцSMA (Female)50 Ом1 Вт <3:1
3127-17901780 - 1800 МГцSMA (Female)50 Ом1 Вт <3:1
3127-18001790 - 1810 МГцSMA (Female)50 Ом1 Вт <3:1
3127-18621852 - 1872 МГцSMA (Female)50 Ом1 Вт <3:1
3127-18801870 - 1890 МГцSMA (Female)50 Ом1 Вт <3:1
3127-19501940 - 1960 МГцSMA (Female)50 Ом1 Вт <3:1
3127-21502140 - 2160 МГцSMA (Female)50 Ом1 Вт <3:1
3127-24502440 - 2460 МГцSMA (Female)50 Ом1 Вт <3:1
3127-25352525 - 2545 МГцSMA (Female)50 Ом1 Вт <3:1
3127-26552645 - 2665 МГцSMA (Female)50 Ом1 Вт <3:1

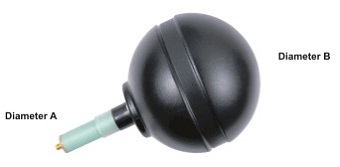

Физические характеристики моделей диполей 3127


Модель диполя

Диаметр A,

см

Диаметр B,

см

Длина,

см

3127-4501,9 12,70 21,59
3127-7001,9 12,70 21,59
3127-8501,9 12,70 21,59
3127-8801,9 12,70 21,59
3127-9201,9 12,70 21,59
3127-15751,9 12,70 21,59
3127-17321,9 12,70 21,59
3127-17681,9 12,70 21,59
3127-17901,9 12,70 21,59
3127-18001,9 12,70 21,59
3127-18621,9 12,70 21,59
3127-18801,9 12,70 21,59
3127-19501,9 12,70 21,59
3127-21501,9 12,70 21,59
3127-24501,9 12,70 21,59
3127-25351,9 12,70 21,59
3127-26551,9 12,70 21,59

Технические диаграммы антенны 3127


Диаграмма антенны 3127
