Дипольная антенна 3121D (30 МГц - 1 ГГц)
Характеристики диполя 3121D
Электрические характеристики
• Частота минимальная – 30 МГц.
• Частота максимальная – 1 ГГц.
• КСВ составляет < 1.6:1.
• Поляризация этой антенны - линейная.
Физические характеристики
• Ширина антенны – 5,2 см.
• Вес диполя – 9,5 кг.
Цена по запросу, e-mail: info@ems-kamera.ru

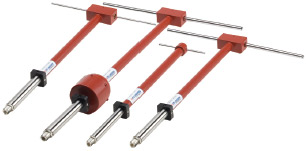

Описание диполя 3121D ETS-Lindgren
Антенна 3121D является дипольной антенной производства ETS-Lindgren.
Диполь 3121D работает в частотном диапазоне от 30 МГц до 1 ГГц.
Вообще, дипольная антенна или просто диполь - это симметричный вибратор.
Диполь – это наиболее распространенная и конструктивно простая антенна, состоящая из прямолинейного проводника.
Этот проводник в середине питается токами высокой частоты от подключенного генератора.
Если смотреть со стороны физики, то дипольная антенна - это практически разделенные расстоянием два заряда.
Технические диаграммы антенны 3121D

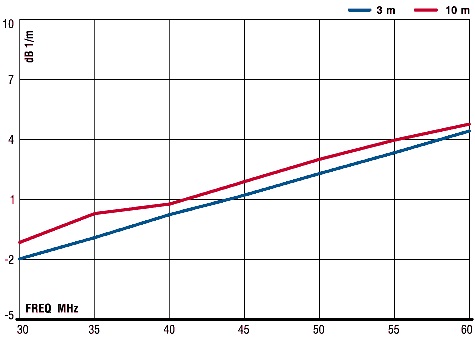

3121D Dipole Antenna Factor
3121D Dipole DB-1 Forward Power@ 10m

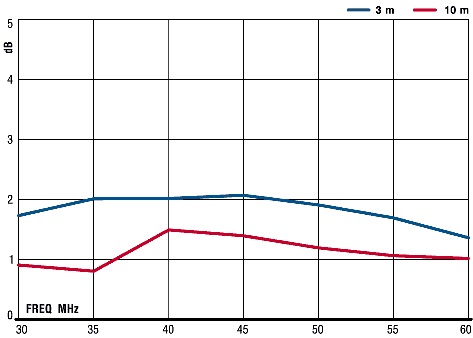

3121D Dipole DB-1 Gain

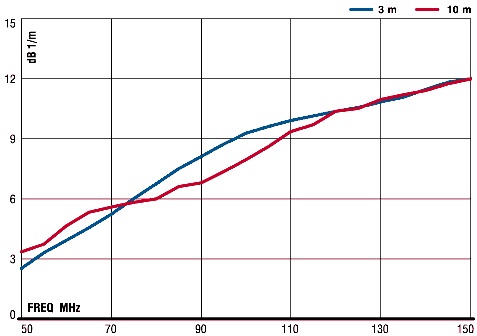

3121D Dipole DB-2 Antenna Factor

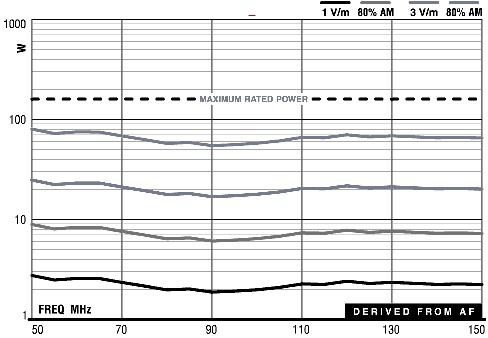

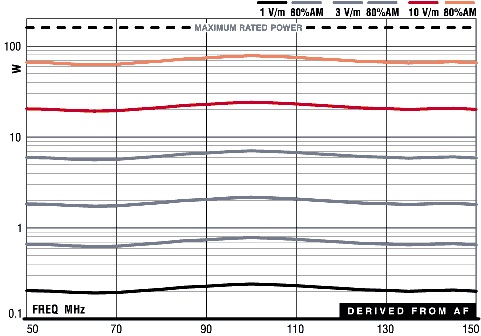

3121D Dipole DB-2 Forward Power @ 3m

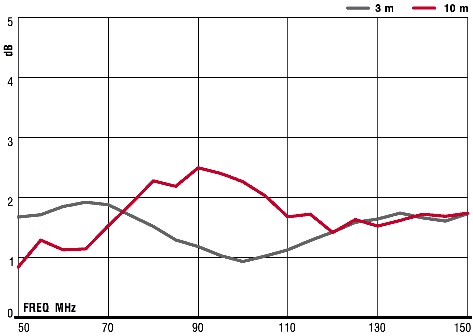

3121D Dipole DB-2 Gain

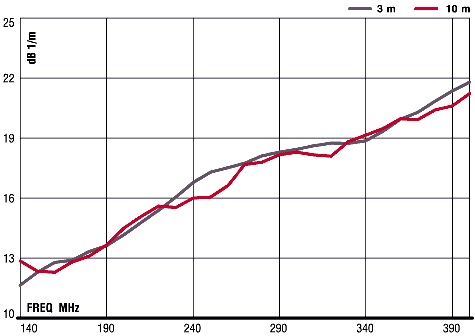

3121D Dipole DB-3 Antenna Factor

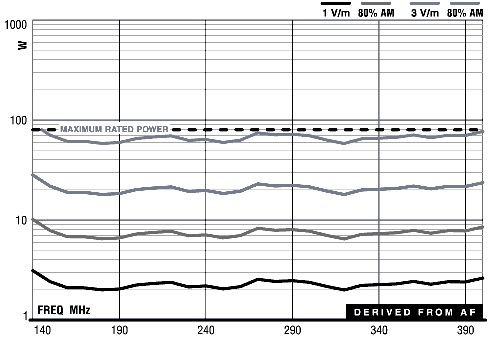

3121D Dipole DB-3 Forward Power @ 10m
3121D Dipole DB-3 Forward Power @ 10m

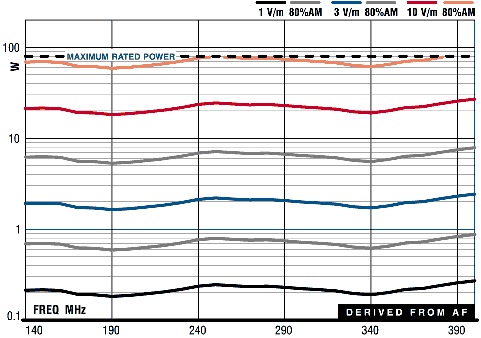

3121D Dipole DB-3 Forward Power @ 3m
3121D Dipole DB-3 Forward Power @ 3m

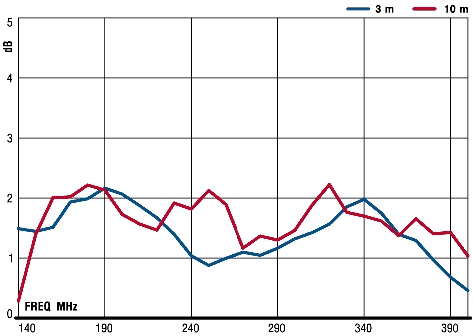

3121D Dipole DB-3 Gain

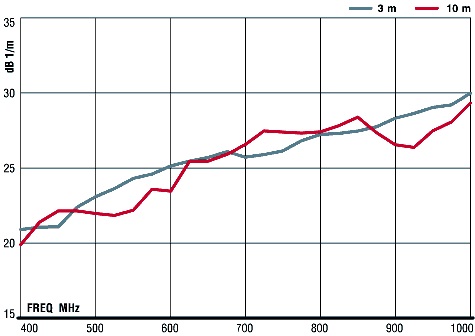

3121D Dipole DB-4 Antenna Factor

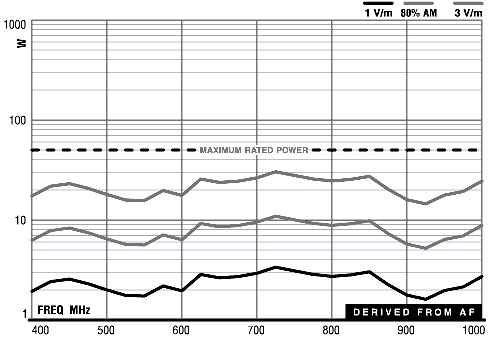

3121D Dipole DB-4 Forward Power @ 10m

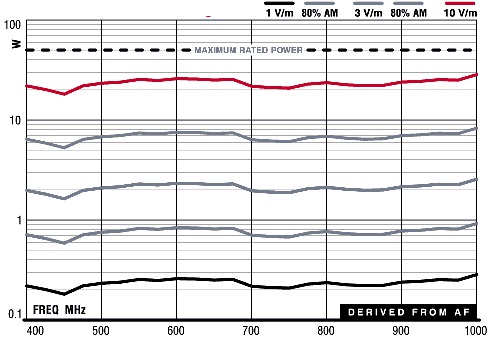

3121D Dipole DB-4 Forward Power @ 3m

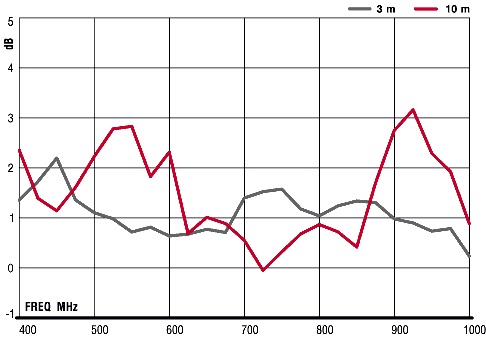

3121D Dipole Gain
Дипольные антенны ETS-Lindgren
• диполь 3121D (30 МГц - 1 ГГц),
• диполи 3125 (440 МГц - 3 010 МГц),
• диполи 3126 (450 МГц - 5 000 МГц),
• магнитные диполи 3127 (440 МГц - 2 665 МГц).
