Дипольная антенна 3126
Особенности антенны EMCO 3126
• Диапазон моделей 3126: 450 МГц – 5000 МГц.
• Поляризация диполя: линейная.
• Тип диаграммы: всенаправленный.
• Тип соединения: SMA (Female).
• Номинальный импеданс: 50Ом.
• Типичный коэффициент КСВН: <3:1.
• Максимальная непрерывная мощность: 1Вт.
• Отвечает CTIA +/- 0,1дБ (требования симметрии).
• Высокоточное усиление для калибровки диапазона.
• Диапазон частот покрывает диапазоны беспроводных устройств.
• Производство антенны 3126: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание дипольной антенны 3126
Антенна 3126 представляет собой разные модели высокоточных диполей, покрывающих частоты беспроводных устройств в диапазоне 450МГц – 5000МГц.
Электрические схемы диполей приближаются к полу-волноводным резонансным диполям с ростом усиления 1,5 – 2,0дБ.
Конструкция диполей 3126 обеспечивает исключительную симметрию (лучше, чем +/- 0,1дБ (0,2дБ пик-0)) для соответствия критериям CTIA антенных тестирований.
Все модели диполей 3126 выполнены с КСВН менее, чем 1.2:1 (+/- 10МГц от основной частоты).
Усиление и сертифицированная симметрия (+/- 0,1дБ) предусмотрены для частот 200МГц – 300МГц (в зависимости от модели диполя).
Диполь имеет КСВН менее 3:1 по всей полосе и может использоваться для точной калибровки диапазона по всей полосе при минимизации возможных эффектов стоячей волны на кабелях (~ 10дБ).
Дипольные антенны 3126 имеют: номинальный импеданс - 50Ом, непрерывную максимальную мощность – 1Вт, тип соединения - SMA (Female).
Все диполи 3126 проходят калибровку при помощи аккредитованных процессов A2LA с погрешностью измерения порядка +/- 0,2дБ. При калибровке диполи сертифицируются на соответствие симметрии +/- 0,1дБ. После калибровки предоставляются все данные по КСВН, коэффициенту усиления, максимальной пульсации.
Конфигурация диполей 3126
Стандартная конфигурация 3126
• Антенна дипольная 3126.
• Руководство по эксплуатации антенны 3126.
• Точные калибровочные A2LA данные.
• Сертификат симметрии и калибровки.
Опции для диполя 3126
• Крепежный комплект антенны для систем ETS-Lindgren MAPS (CTIA Ripple Calibration).
• Комплект кабелей (CTIA Ripple Calibration).
• Набор для калибровки.
Характеристики антенны 3126
Электрические характеристики 3126
• Частота максимальная: 5,0ГГц.
• Частота минимальная: 450МГц.
• Тип диаграммы: ненаправленный.
• Поляризация диполей 3126: линейная.
Электрические характеристики моделей диполей 3126
| Модель диполя | Частота | Соединение | Импеданс (ном.) | Макс. пост. мощность | КСВН |
| 3126-450 | 440 - 550 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-550 | 400 - 600 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-700 | 600 - 800 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-800 | 700 - 900 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-920 | 820 - 1020 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-1225 | 1075 - 1375 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-1550 | 1400 - 1700 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-1700 | 1550 - 1850 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-1800 | 1650 - 1950 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-2045 | 1895 - 2195 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-2145 | 1995 - 2295 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-2450 | 2300 - 2600 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-2600 | 2450 - 2750 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-3600 | 3500 - 3700 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |
| 3126-5500 | 5400 - 5600 МГц | SMA (Female) | 50 Ом | 1 Вт | <3:1 |

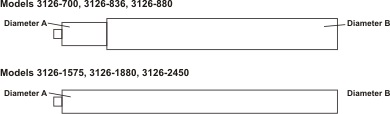

Физические характеристики моделей диполей 3126
| Модель диполя | Диаметр A, см | Диаметр B, см | Длина, см |
| 3126-450 | 1,9 | 2,69 | 45,54 |
| 3126-550 | 1,9 | 2,69 | 45,54 |
| 3126-700 | 1,9 | 2,69 | 39,17 |
| 3126-800 | 1,9 | 2,69 | 26,47 |
| 3126-920 | 1,9 | 2,69 | 25,20 |
| 3126-1225 | 1,9 | 2,69 | 23,93 |
| 3126-1550 | 1,9 | 1,9 | 22,58 |
| 3126-1700 | 1,9 | 1,9 | 21,39 |
| 3126-1800 | 1,9 | 1,9 | 20,75 |
| 3126-2045 | 1,9 | 1,9 | 20,12 |
| 3126-2145 | 1,9 | 1,9 | 20,12 |
| 3126-2450 | 1,9 | 1,9 | 19,79 |
| 3126-2600 | 1,9 | 1,9 | 19,79 |
| 3126-3600 | 1,9 | 7,62 | 21,11 |
| 3126-5500 | 1,9 | 7,62 | 21,11 |
Технические диаграммы антенны 3126
Дипольные антенны ETS-Lindgren
• диполь 3121D (30 МГц - 1 ГГц),
• диполи 3125 (440 МГц - 3 010 МГц),
• магнитные диполи 3127 (440 МГц - 2 665 МГц),
• диполи 3126 (450 МГц - 5 000 МГц).
