Антенна с предусилителем 3116C-PA (18 - 40 ГГц)

антенна 3116C-PA

Особенности антенны EMCO 3116С-PA


• Волноводная двухгребневая рупорная антенна.


• Диапазон частот антенны от 18 ГГц и до 40 ГГц.


• Предусилитель, улучшающий чувствительность антенны.


• Калибровка антенны и предусилителя как одно целое устройство.


• Установка 3116C-PA имеет подвижную конструкцию.


• Антенный коэффициент низкого значения.


• Производство антенны 3116C-PA: ETS-Lindgren.


Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны 3116С-PA


Антенна 3116C-PA - модель 2-х гребневой рупорной антенны, которая представляет собой версию антенны EMCO-3116С, отличающуюся наличием предусилителя.

Антенна EMCO-3116С-PA калибруется в специальной аккредитованной лаборатории ETS-Lindgren как одно целое устройство.

Все несоответствия, возможные между предусилителем и антенной, заранее учтены в значении коэффициента антенны.

Антенна EMCO-3116С-PA является идеальной приемной антенной, которая позволяет измерять сигналы от 18 ГГц и более.

ETS-Lindgren производит также иные антенны с предусилителем: 3115-PA, 3117-PA, 3142E-PA.

Диапазон частот антенны 3116С-PA

Диапазон частот, который охватывает антенна 3116С-PA, составляет 18 ГГц – 40 ГГц.

Такой частотный диапазон придает антенне 3116С с предусилителем отменные характеристики для измерений на частоте от 18 ГГц.

Предусилитель для антенны 3115

Предусилитель антенны 3116С-PA рассчитан на диапазон от 1 ГГц до 18 ГГц, обладая при этом средним значением коэффициента усиления до 35 дБ.

Неравномерность предусиления имеет + 3 дБ на всем диапазоне.

Выходная мощность усилителя в точке 1 дБ - минимум +8 дБ.

Коэффициент шума составляет 3,7 дБ.

Неравномерность усиления имеет + 3 дБ на всем диапазоне.

Выходная мощность усилителя в точке 1 дБ - минимум +8 дБ.

Характеристиками на входе и выходе предусилителя антенны 3116С-PA считаются КСВН (входной и выходной), который составляет < 2,9:1.

Рабочая температура устройства составляет от -40°C до +75°C.

Низкий коэффициент антенны

Низкий коэффициент антенны 3116С-PA (менее 15 дБ) достигается по всему диапазону благодаря калибровки антенны с предусилителем, как единого целого устройства.

Подвижная установка антенны

Антенна 3116С с усилителем обладает подвижной установкой и может фиксироваться не только обычными стандартными креплениями (резьба ¼"-20), но и креплениями типа «stinger».

Однолепестковое излучение

Антенны 3116С, как с предусилителем, так и без, поддерживают ДНА на всем диапазоне с главным одним лепестком.

Эта особенность моделей антенн 3116С положительно отражается на их характеристики, которые позволяют точно измерять коэффициент излучения и усиления, а также отражается на равномерном распределении ЭМ энергии на тестируемой поверхности.

Калибровка устройства 3116С-PA

Калибровка 3116С-PA, т.е. антенны и усилителя, осуществляется как единого целого устройства, что минимизирует показатели неопределенности.


Конфигурация EMCO 3116С-PA

Стандартная конфигурация

• Антенна с PA предусилителем.

• Источник питания тока (постоянного и переменного) для предусилителя PA.

• Крепление стандартное (резьба ¼"-20).

• Иное крепление типа «stinger».

• Индивидуальная калибровка 3116С-PA (1м/SAE ARP 958, 3м/ANSI C63.5).

• Описание.

Опции

Штатив 7-TR.

Штатив 4-TR.


Характеристики антенны 3116С-PA

Электрические характеристики

• Частота макс.: 40 ГГц.

• Частота мин.: 18 ГГц.

• КСВН: только Rx.

• Импеданс (ном.): 50 Ом.

• Поляризация антенны: линейная.

• Диаграмма 3116С-PA: направленная.

• Тип разъема: «мама» К (2,92мм).

Физические характеристики

• Длина/ширина/высота – 14,2см/26,9см/22,1см.

• Масса 3116С-PA – 1,4 кг.


Технические диаграммы антенны 3116С-PA

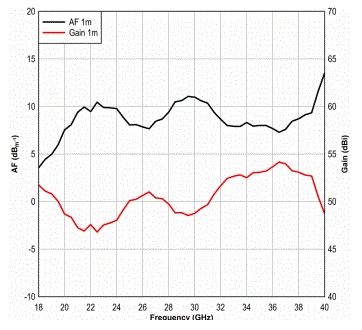

3116C-PA Double-Ridged Waveguide Horn with Pre-Amplifier Typical Antenna Factors and Gain

3116C-PA Typical
