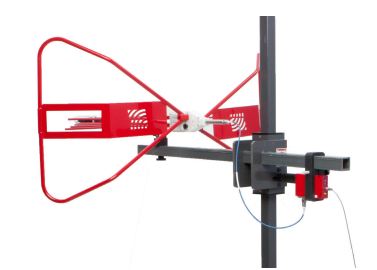

Антенна с предусилителем 3142E-PA (30 МГц – 6 ГГц)
![антенна 3142E-PA с предусилителем](/images/foto/antenna_3142E-PA.jpg)
Особенности антенны 3142E-PA
Антенна 3142E-PA представляет собой
биконическую логоспиральную антенну ETS-Lindgren.
для частот 30 МГц – 6 ГГц.
Основные характеристики 3142E-PA
• Диапазон антенны 30 МГц - 6 ГГц.
• Установленный предусилитель увеличивает чувствительность антенны.
• Антенна 3142E-PA идеальна для измерения значений излучения.
• Индивидуальная калибровка антенны совместно с предусилителем.
• Подвижная установка 3142E-PA.
• Производство: ETS-Lindgren.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны 3142E-PA
Антенна с предусилителем 3142E-PA представляет собой гибридную антенну BiConiLog (30МГц – 6 ГГц) компактного размера с высокой производительностью.
Антенна EMCO 3142E-PA – это инновационное решение, соединившее в себя антенну 3142E с предусилителем для увеличения производительности и чувствительности.
Многофункциональная антенна ETS-Lindgren 3142E-PA может замещать несколько антенн, измеряя параметры в своем частотном диапазоне.
Антенна с предусилителем EMCO-3142E-PA калибруется как одно целое устройство (антенна + предусилитель).
Возможные несоответствия (между усилителем и антенной) предусмотрены в значении коэффициента антенны.
ETS-Lindgren производит также и другие антенны с предусилителем: 3115-PA, 3116C-PA и 3117-PA.
Диапазон частот антенны 3142E-PA
Диапазон антенны 3142E-PA с предусилителем достаточно широк: от 30МГц до 6ГГц.
Антенный предусилитель
Предусилитель антенны модели 3142E-PA рассчитан на частотный диапазон 30 МГц – 6 ГГц и имеет средний коэффициент усиления (до 55 дБ).
На всем диапазоне неравномерность усиления + 2,5 дБ, а коэффициент шума 3 дБ при частоте более 200 МГц, 5 дБ при ниже 200 МГц.
Мощность на выходе в точке 1 дБ составляет минимум +20 дБ.
Характеристиками антенны 3142E-PA на выходе и входе предусилителя является КСВН (выходной и входной), который составляет не более 2:1.
Рабочая температура для функционирования 3142E-PA составляет -20 - +75 град.
Помехоустойчивая излучающая антенна
Антенна с предусилителем модели 3142E-PA является излучающей и помехоустойчивой.
Предусилитель увеличивает принимаемый антенной сигнал.
При совмещении предусилителей модели ЭМС и BiConiLog, то сигнал усиливается, сохраняя при этом соотношение «сигнал/шум».
Подвижная установка антенны
Антенна 3142E-PA имеет подвижную установку и крепится как стандартным (с резьбой ¼"-20) , так и «stinger» креплением.
Предусилитель и антенна соединяются коаксиальным кабелем.
Подвижная система крепления позволяет антенну сканировать на 1 – 4 метра, при тестировании согласно стандартам.
Калибровка антенны 3142E-PA
Калибровка 3142E-PA проводится индивидуально, согласно ANSI C63.5 на дистанции 10 метров.
Конфигурация EMCO 3142E-PA
Стандартная конфигурация
• Антенна 3142E-PA с предусилителем.
• Источник питания для модуля предусилителя.
• Кронштейн для стандартной резьбы (¼"-20).
• Крепление «stinger».
• Крепеж предусилителя (мачты антенные 2170B/2171B, конструкции решетки антенной 5x5 см (2” x 2”).
• Кабель соединительный между антенной и усилителем.
• Индивидуальная калибровка 3142E-PA (10м/ANSI C63.5).
• Описание.
Опции
• Предлагается несколько вариантов неотражающих антенных штативов и антенных мачт ETS-Lindgren.
Характеристики антенны 3142E-PA
Электрические характеристики
• Частота минимальная: 30 МГц.
• Частота макс.: 6 ГГц.
• Мощность макс. непрерывная: Rx только.
• КСВН: Rx только.
• Импеданс: 50 Ом.
• Диаграмма 3117-PA: направленная.
• Тип разъема: SMA Female.
Физические характеристики
• Размеры антенны: 139,2см/133,9см/76,2см (Д/Ш/В).
• Вес антенны: 5,7 кг.
• Размеры корпуса предусилителя: 3,9см/8,9см/3,9см (Д/Ш/В).
• Вес предусилителя: 0,5 кг.
Технические диаграммы антенны 3142E-PA

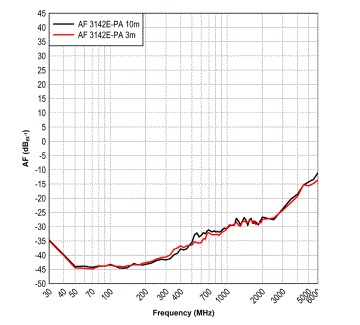

3142E-PA BiConiLog with Pre-Amplifier Typical Antenna Factor
![3142E-PA Typical](/images/foto/3142E-PATypical.jpg)
Антенны с предусилителем ETS-Lindgren
• антенна 3115-PA (1 ГГц - 18 ГГц),
• антенна 3116C-PA (18 ГГц - 40 ГГц),
• антенна 3117-PA (1 ГГц - 18 ГГц),
• антенна 3142E-PA (30 МГц - 6 ГГц).
