Антенна с предусилителем 3115-PA (1 - 18 ГГц)



антенна 3115-PA

Антенна EMCO-3115-PA

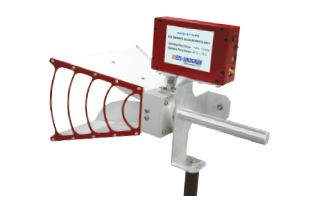

Антенна 3115-PA – волноводная двухгребневая рупорная антенна

с предусилителем производства ETS-Lindgren.


Основные характеристики 3115-PA


• Диапазон частот антенны от 1 ГГц до 18 ГГц

• Имеется предусилитель, предназначенный для повышенной чувствительности

• Антенна разработана для стандарта MIL-STD 461

• Калибровка антенны и предусилителя как одно целое устройство

• Установка антенны подвижная

• Характеризуется сверхнизким показателем антенного коэффициента

• Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны 3115-PA


Современная модель двухгребневой рупорной антенны 3115-PA представляет собой антенну EMCO-3115 с установленной на ней предусилителем.

Антенна EMCO-3115-PA калибруется в аккредитованной лаборатории ETS-Lindgren как одно единое устройство.

Все несоответствия, которые возможны между предусилителем и антенной, учтены в параметре AF – коэффициенте антенны.

ETS-Lindgren разрабатывает и производит и другие антенны с предусилителем: 3116C-PA (18 ГГц - 40 ГГц), 3117-PA (1 ГГц - 18 ГГц) и 3142E-PA (30 МГц - 6 ГГц).

.

Диапазон частот 3115-PA

Диапазон частот, который охватывает антенна 3115-PA, составляет 1 ГГц – 18 ГГц.

Такой диапазон делает антенну 3115-PA функциональной приемной антенной с отличными характеристиками для измерения излучения свыше 1 ГГц.

Предусилитель для антенны 3115

Предусилитель антенны 3115-PA рассчитан на диапазон 1-18 ГГц и имеет средний коэффициент усиления.

Неравномерность усиления составляет + 2,5 дБ на всем диапазоне частот.

Коэффициент шума максимально составляет 4 дБ, а его средний коэффициент равен 3 дБ.

Выходная мощность усилителя 3115 составляет в точке 1 дБ минимум +17 дБ.

Характеристиками на входе и выходе предусилителя антенны 3115-PA считаются КСВН (входной и выходной), который составляет не > 2:1.

Низкий коэффициент антенны

Низкий коэффициент 3115-PA, который составляет < 0 дБ на всем диапазоне, достигается за счет проведения калибровки антенны с предусилителем, как единого устройства.

Подвижная установка антенны

Антенна имеет подвижную установку и может фиксироваться стандартными креплениями (с резьбой ¼"-20), так и «stinger» креплениями.

Калибровка 3115-PA

Калибровка 3115-PA как единого устройства сводит к минимуму показатели неопределенности.

MIL-STD-461

Антенна EMCO-3115-PA идентична EMCO-3115 и разработана также для MIL-STD 461.


Конфигурация EMCO 3115-PA

Стандартная конфигурация

• Антенна с предусилителем.

• Источник питания постоянного и переменного тока для предусилителя

• Классическое крепление (резьба ¼"-20).

• Заднее крепление «stinger».

• Калибровка индивидуальная всего устройства в целом на 1м/SAE ARP 958.

• Описание.

Опции

Штатив 4-TR ETS-Lindgren.

Штатив 7-TR ETS-Lindgren.


Характеристики антенны 3115-PA

Электрические характеристики

• Частота макс.: 18 ГГц.

• Частота мин.: 1 ГГц.

• КСВН: только Rx.

• Сопротивление номинал.: 50 Ом

• Тип разъема: «мама» SMA.

• Поляризация антенны: линейная.

• Диаграмма антенны: направленная.

Физические характеристики

• Длина/ширина/высота – 36,1см/24,2см/24,8см.

• Масса антенны – 2,5 кг.


Технические диаграммы антенны 3115-PA

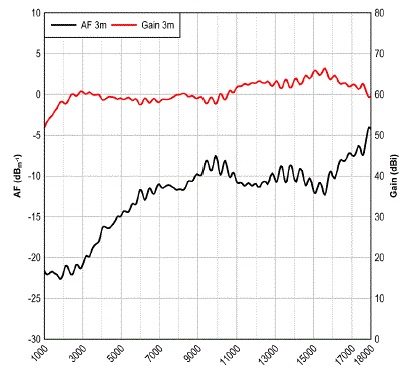

3115-PA Double-ridged Waveguide Horn with Pre-amplifier Typical Antenna Factors and Gain

3115-PA TypicalAntennaFactorGain




























Антенны с предусилителем ETS-Lindgren


• антенна 3115-PA (1 ГГц - 18 ГГц),

антенна 3116C-PA (18 ГГц - 40 ГГц),

антенна 3117-PA (1 ГГц - 18 ГГц),

антенна 3142E-PA (30 МГц - 6 ГГц).
