Рупорная антенна 3115 (750 МГц - 18 ГГц)

Краткие сведения о EMCO-3115

• Антенна с равномерным усилением.

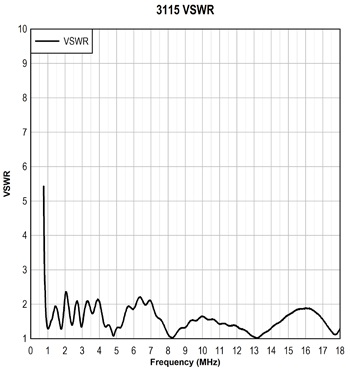

• Низкий КСВН.

• Допустимая мощность: 500 Вт.

• Индивидуальная калибровка.

• Гарантия: 2 года.

• Производство: ETS-Lindgren.

Цена по запросу, e-mail: info@ems-kamera.ru

Описание антенны 3115

Антенна EMCO 3115 представляет собой двухгребневую волноводную рупорную антенну производства ETS-Lindgren.

EMCO-3115 обладает отличными характеристиками коэффициента усиления, а также КСВН.

Данная модель имеет небольшие габариты, ее длина составляет 24,4 см.

Портативная волноводная антенна ETS-Lindgren EMCO-3115 уже многие годы является промышленным стандартом.

Со временем антенна 3115 обновлялась лишь внешне, сохраняя при этом свои отменные рабочие характеристики.

Так, боковые панели двухгребневой рупорной антенны 3115 изменили свой цвет с красного на зеленый, разъем для питания антенны

стандартизирован для соответствия другим сериям антенн, а ее калибровка производится на 750 МГц.

ETS-Lindgren выпускает волноводную антенну 3115 с предусилителем - 3115-PA, а также много других рупорных антенн, таких как:

антенна 3106B, антенна 3112, антенна 3116C, антенна 3117, антенна 3119.

Особенности антенны 3115

Сверхширокий диапазон частот

Двухгребневая волноводная антенна 3115 имеет сверхширокий диапазон: от 750 МГц до 18 ГГц.

В связи с тем, что антенна 3115 не имеет разрывов в частотной характеристике, она идеально подходит для автоматизированного тестирования.

Из всех моделей в своем классе, антенна 3115 обладает самым широким рабочим диапазоном частот, в котором не происходит ухудшений показателей от высших типов волн.

Входная мощность

Двухгребневая антенна ETS-Lindgren 3115 с прецизионным разъемом N-типа может выполнять работу с непрерывной мощностью, достигающей до 500 Вт.

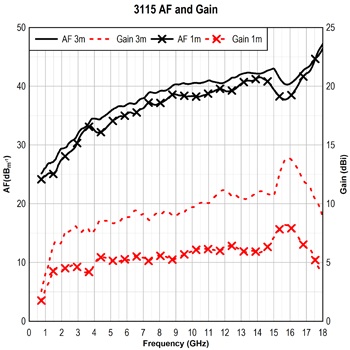

Низкий КСВН и высокий коэффициент усиления двухгребневой антенны 3115 создают более высокую напряженность поля и эффективное использование усилителя на всем рабочем частотном диапазоне.

Конструкция антенны EMCO-3115

Надежная целостная конструкция антенны EMCO-3115 позволяет ей превосходно поддерживать электрические свойства.

Особенность конструкции волноводной антенны 3115 обеспечивает следующие преимущества: отличную повторяемость измерений, низкие показатели неопределенности, долгий срок службы проведенной калибровки.

Двухгребневая антенна ETS-Lindgren модели 3115 делается из алюминиевой пластины, на которую наносится порошковое покрытие.

Прочная конструкция позволяет эксплуатировать антенну 3115 долгие годы как в помещении, так и на открытом воздухе.

Портативная антенна имеет небольшие размеры (длина - 24,4 см) и включает стандартное крепление для штатива (1/4" x 20).

Конфигурация EMCO 3115

Стандартная конфигурация

• Антенна.

• Кронштейн (со стандартными резьбовыми отверстиями) для крепления антенны на штатив ETS-Lindgren или на другие приспособления.

• Индивидуальная калибровка на 1м/SAE ARP 958 (калибровочный сертификат и фактические коэффициенты антенны прилагаются).

Опции

• Штатив ETS-Lindgren. Несколько неметаллических неотражающих штативов, которые могут использоваться на специальных площадках для испытаний оборудования на ЭМС.

• Возможен под заказ обтекатель антенны.
