Излучающая рупорная антенна 3162-01 (1,2 – 1,4 ГГц)
Особенности антенны 3162-01
• Диапазон рабочих частот: 1,2 – 1,4 ГГц.
• Антенна соответствует: ES-XW7T-1A278-AC, GMW 3097.
• Генерируется антенной 600 В/м при мощности менее 500 Вт.
• Макс. диапазон: 1,1 – 1,5 ГГц.
• Производство: ETS-Lindgren.
Стандартная конфигурация
• Рупорная антенна пирамидального типа 3162-01.
• Волноводный коаксиальный адаптер.
Цена по запросу, e-mail: info@ems-kamera.ru
Описание антенны EMCO 3162-01
Антенна EMCO 3162-01 представляет собой рупорную пирамидального типа антенну с высоким коэффициентом усиления.
Эта рупорная излучающая антенна модели 3162-01, как и 3162-02, создана для тестирования ЭМС, в том числе автомобильных компонентов, согласно ES-XW7T-1A278-AC и GMW 3097.
Во время тестирований испытываемое устройство или оборудование подвергается сгенерированному антенной 3162-01 полю на уровне 600 В/м на дистанции 1 метр.
Для такого испытания большинство рупорных антенн не соответствуют данным спецификациям из-за нелинейных искажений ближнего поля.
Излучающая антенна 3162-01 способна оптимизировать ближнее поле, создавая уровень 600 В/м при входной мощности меньше 500 Вт.
Характеристики антенны 3162-01
Электрические значения
• Частота минимальная: 1,2 ГГц.
• Частота максимальная: 1,4 ГГц.
• Номинальное сопротивление: 50 Ом.
• Типы разъема: N.
• Направленный тип диаграммы.
• Линейная поляризация.
• Непрерывная максимальная мощность: 550 Вт.
• Мощность пиковая: 500 Вт.
• КСВН средний: 1,5:1.
• КСВН максимальный: 2:1.
Физические значения
• Высота антенны 3162-01: 74,68 см.
• Длина антенны 3162-01: 106,27 см.
• Ширина антенны 3162-01: 64,77 см.
• Вес антенны 3162-01: 23,6 кг.
Технические диаграммы антенны 3162-01

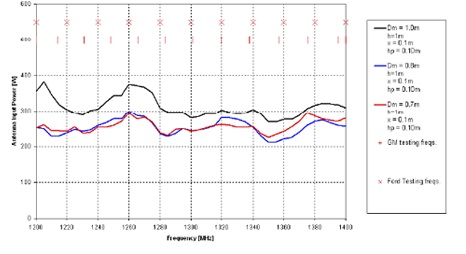

3162-01 Field Generating Antenna Antenna Input Power, Horizontal Polarization, With Test Points

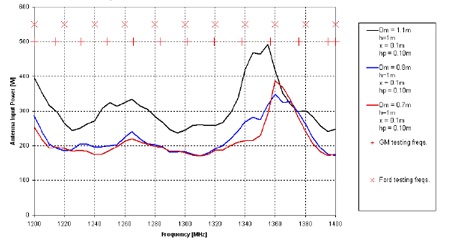

3162-01 Field Generating Antenna Antenna Input Power, Vertical Polarization, With Test Points
См. рупорные антенны ETS-Lindgren
• Двухгребневые рупорные антенны
• Четырехгребневые рупорные антенны
• Пирамидальные рупорные антенны
